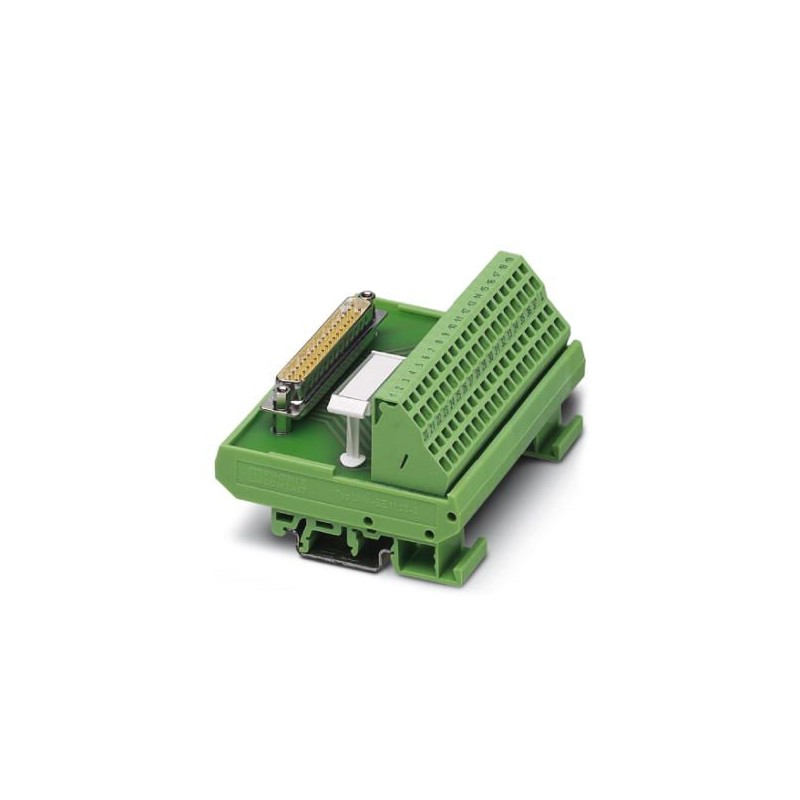

PHOENIX_CONTACT FLKM-D 9 SUB/B/ZFKDS 2304034 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

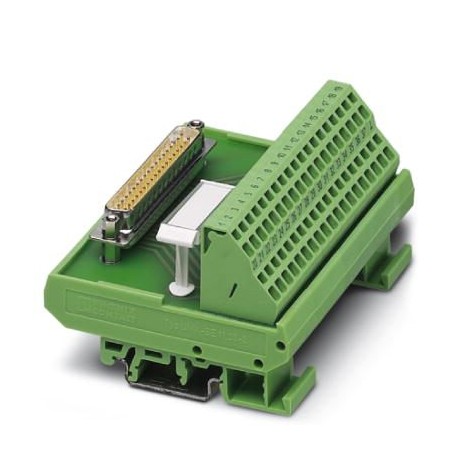

FLKM-D 9 SUB/B/ZFKDS 2304034 PHOENIX CONTACT Module interface

Référence: FLKM-D 9 SUB/B/ZFKDS

Code: 2304034

Fabricant: PHOENIX_CONTACT

Description:

Module interface
Module D-SUB standard 1:1, avec connexion à ressort et connecteur D-SUB femelle, nombre de pôles 9

Catégories:

  • Commande industrielle API > Module de transfert
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 71,48 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2304034
Unité de conditionnement1 pcs
Page cataloguePage 308 (IF-2011)
GTIN4017918944001
Poids par pièce (hors emballage)0,051 KGM
Numéro du tarif douanier85369010
Pays d'origineDE (Allemagne)

Cotes

Largeur33,8 mm
Hauteur77 mm
Profondeur52 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C

Généralités

Tension de service max. admissible25 V AC
60 V DC
Courant max. admissible (par branche)2,5 A
1,5 A (Pour sollicitation homogène de toutes les branches)
Nombre de pôles9
Affichage d'étatNon
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Indice de protectionIP20

Caractéristiques de raccordement 1

Dénomination connexionNiveau terrain
Type de raccordementRaccordement à ressort
Longueur à dénuder7 mm
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12
Nombre de pôles10

Caractéristiques de raccordement 2

Dénomination connexionNiveau des automates
Type de raccordementConnecteur femelle D-SUB
Nombre de pôles9

Normes et spécifications

Connexion selon la normeCUL
Normes/PrescriptionsCEI 60664
DIN EN 50178
Tension d'isolement assignée125 V
Tension de choc assignée1,2 kV
IsolantIsolation fonctionnelle
Degré de pollution2
Catégorie de surtensionII

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2304034 Commande industrielle API (EC002780)

Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueRaccordement par borne à ressort
Nom de la caractéristiqueFinition raccordement électrique, côté commande (EF008549)
Valeur de la caractéristiqueD-Sub
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique9
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique30 V
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique2.5 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique51.27 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique33.75 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique77 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
