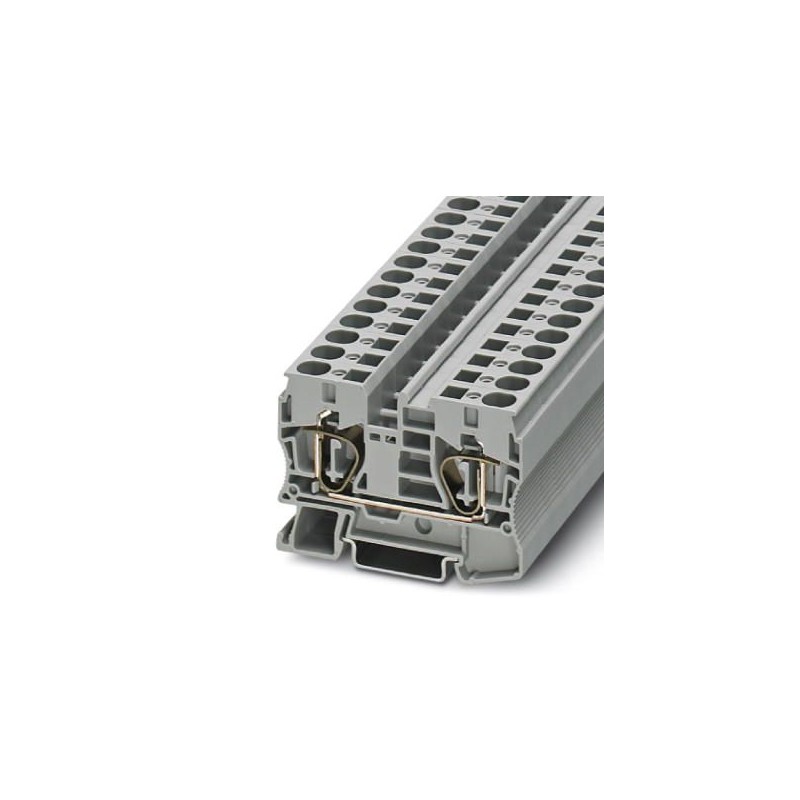

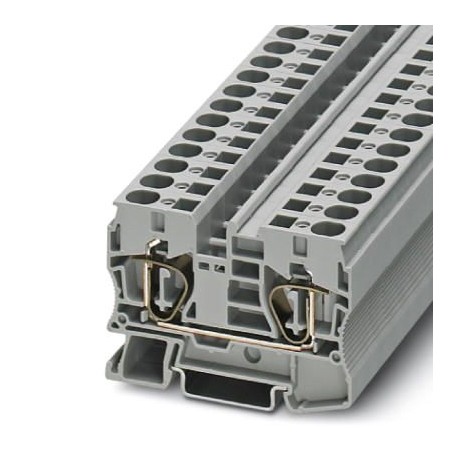

ST 10 BK 3035665 PHOENIX CONTACT Bloc de jonction simple
ST 10 BK
3035665
PHOENIX_CONTACT
50
Bloc de jonction simple
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3035665 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626457369 |
| Poids par pièce (hors emballage) | 0,025 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 10 mm² |
| Coloris | noir |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Domaine d'application | Industrie ferroviaire |
| Construction mécanique | |
| Construction d’installations | |
| Industrie des process | |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,82 W |
| Courant de charge maximal | 65 A (pour une section de conducteur de 16 mm²) |
| Intensité nominale IN | 57 A |
| Tension nominale UN | 1000 V |
| Paroi latérale ouverte | oui |
Dimensions
| Largeur | 10,2 mm |
|---|---|
| Largeur de flasque | 2,2 mm |
| Longueur | 71,5 mm |
| Hauteur NS 35/7,5 | 50,3 mm |
| Hauteur NS 35/15 | 57,8 mm |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| Longueur à dénuder | 18 mm |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 6 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section de conducteur souple AWG min. | 24 |
| Section de conducteur AWG souple max. | 8 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 10 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 10 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 2,5 mm² |
| Connexion selon la norme | CEI/EN 60079-7 |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 6 |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Gabarit | A6 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
