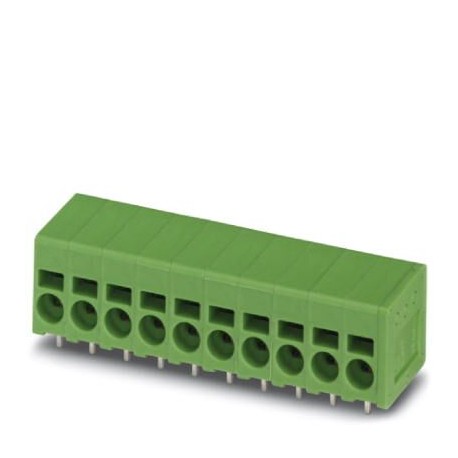

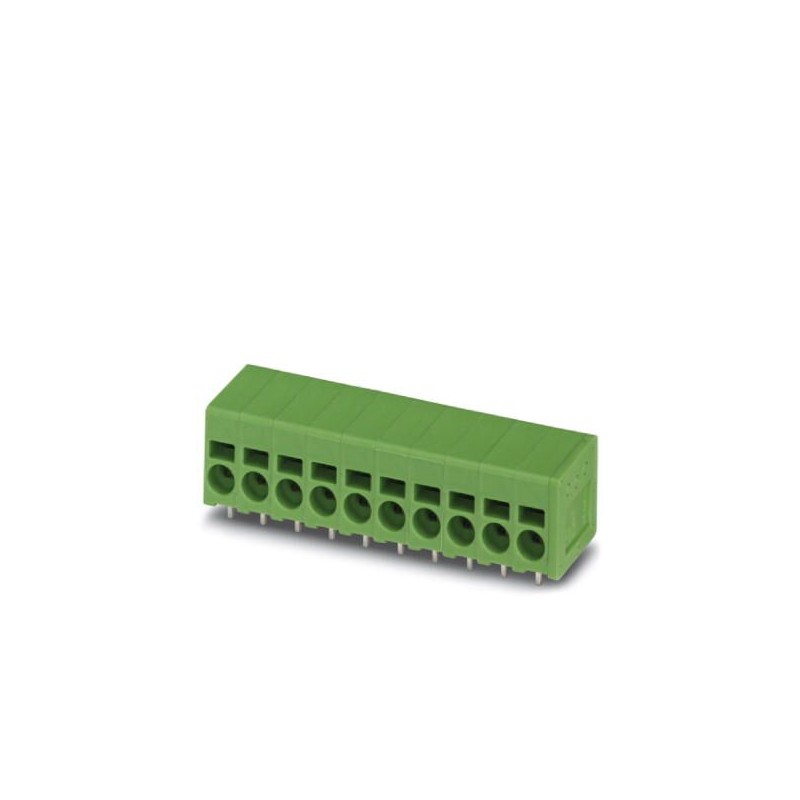

SPT 2,5/17-H-5,0 1716673 PHOENIX CONTACT Bornier PCB
SPT 2,5/17-H-5,0
1716673
PHOENIX_CONTACT
20
Article à la demande, sans remboursement.
Bornier PCB
Bornier pour carte de circuit imprimé, courant nominal : 24 A, tension nominale (III/2) : 400 V, section nominale : 2,5 mm², nombre de potentiels : 17, nombre de rangées : 1, nombre de pôles par rangée : 17, famille d’articles : SPT 2,5/.. -H, pas : 5 mm, type de connexion : Connexion par ressort enfichable, montage : soudure à la vague, sens de connexion conducteur/carte de circuit imprimé : 0°, couleur : vert, disposition des broches : disposition linéaire des broches, Longueur des broches [P] : 2,5 mm, nombre de broches de soudure par potentiel : 2, type d’emballage : en boîte
Bloc de jonction C.I., intensité nominale: 24 A, tension assignée (III/2): 400 V, section nominale: 2,5 mm², pas: 5 mm, nombre de pôles: 17, type de raccordement: Raccordement à ressort Push-in, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 0 °, coloris: vert, Disposition des broches: Brochage double linéaire, Longueur de broche [P]: 2,5 mm
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1716673 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626450322 |
| Numéro du tarif douanier | 85369010 |
- Schémas
- Caractéristiques électriques principales
- Indication de matériau - contact
- Dimensions du produit
- Indications de conditionnement
- Conditions d'environnement
- Contrôle de la traction
- Distances dans l'air et lignes de fuite
- Essai de vibration
- Environmental Product Compliance
- Propriétés de l'article
- Capacité de raccordement
- Indication de matériau - boîtier
- Dimensions pour la conception de circuits imprimés
- Généralités concernant le produit
- Raccordement et méthode de connexion
- Contrôles électriques
- Essai d'échauffement
- Résistance au vieillissement, à l'humidité et à la pénétration de corps solides
- Classifications
Propriétés de l'article
| Désignation abrégée | Bloc de jonction C.I. |
|---|---|
| Famille d'articles | SPT 2,5/..-H |
| Pas | 5 mm |
| Nombre de pôles | 17 |
| Type de raccordement | Raccordement à ressort Push-in |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage double linéaire |
| Nombre d'étages | 1 |
| Nombre de connexions | 17 |
| Nombre de potentiels | 17 |
Caractéristiques électriques principales
| Intensité nominale | 24 A |
|---|---|
| Tension nominale | 400 V |
| Tension de référence | 250 V |
| Tension assignée (III/2) | 400 V |
| Tension assignée (II/2) | 630 V |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
Capacité de raccordement
| Type de raccordement | Raccordement à ressort Push-in |
|---|---|
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG / kcmil | 24 ... 12 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 2,5 mm² (Longueur à dénuder 8 mm) |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² (Longueur à dénuder 8 mm) |
| Longueur à dénuder | 10 mm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
Indication de matériau - boîtier
| Couleur du boîtier | vert (6021) |
|---|---|
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté |  |
|---|---|
| Longueur [ l ] | 14,4 mm |
| Largeur [ w ] | 86,4 mm |
| Hauteur [ h ] | 16 mm |
| Pas | 5 mm |
| Hauteur de montage (sans picot) | 13,5 mm |
| Longueur de broche [P] | 2,5 mm |
| Ecartement des picots | 8,2 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Cote a | 80 mm |
Dimensions pour la conception de circuits imprimés
| Diamètre de perçage | 1,1 mm |
|---|---|
| Ecartement des picots | 8,2 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Généralités concernant le produit
| Type de remarque | Remarque relative à l'application |
|---|---|
| Remarque | Tensions assignées d'isolement avec intercalaire RZ-SPT-2,5-2,5 : 400 V (III/3), 630 V (III/2), 1 000 V (II/2) RZ-SPT-2,5-5,0 : 630 V (III/3), 800 V (III/2), 1000 V (II/2) |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating) |
Raccordement et méthode de connexion
| Contrôle de la connexion | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Résultat du test | Test réussi |
| Test - Recherche de dommages et de descellements | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Test réussi |
Contrôle de la traction
| Contrôle de la traction | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Test réussi | |
| Section de conducteur / type de conducteur / force de retrait | 0,2 mm² / rigide / > 10 N |
| 0,2 mm² / souple / > 10 N | |
| 4 mm² / rigide / > 60 N | |
| 2,5 mm² / souple / > 50 N |
Contrôles électriques
| Courant de référence | 24 A |
|---|---|
| Section du conducteur | 2,5 mm² |
| Tension assignée (III/2) | 400 V |
| Tension de choc assignée (III/2) | 4 kV |
Distances dans l'air et lignes de fuite
| Lignes de fuites et distances dans l'air | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| Valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| Valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| Valeur minimale de la ligne de fuite (III/3) | 3,2 mm |
| Valeur minimale de la ligne de fuite (III/2) | 3 mm |
| Valeur minimale de la ligne de fuite (II/2) | 3,2 mm |
Essai d'échauffement
| Résultat | Test réussi |
|---|---|
| Spécification de contrôle | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
Essai de vibration
| Spécification de contrôle | DIN EN 60068-2-6:1996-05 |
|---|---|
| Résultat | Test réussi |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 - 60,1 Hz) |
| Accélération | 5 g (60,1 - 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
Résistance au vieillissement, à l'humidité et à la pénétration de corps solides
| Chaleur sèche | 168 h/100 °C |
|---|---|
| Chaleur humide | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 5.1 | 27261100 |
|---|---|
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 16 mm |
| Nombre de raccordements électriques (EF008252) | 17 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 24 A |
| Tension assignée (EF000228) | 400 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 4 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.2 mm |
| Longueur de la broche (EF006825) | 2.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
