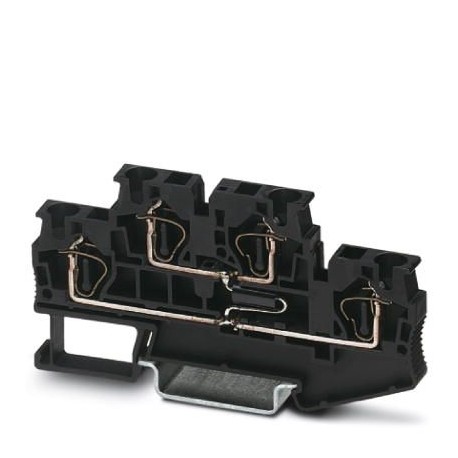

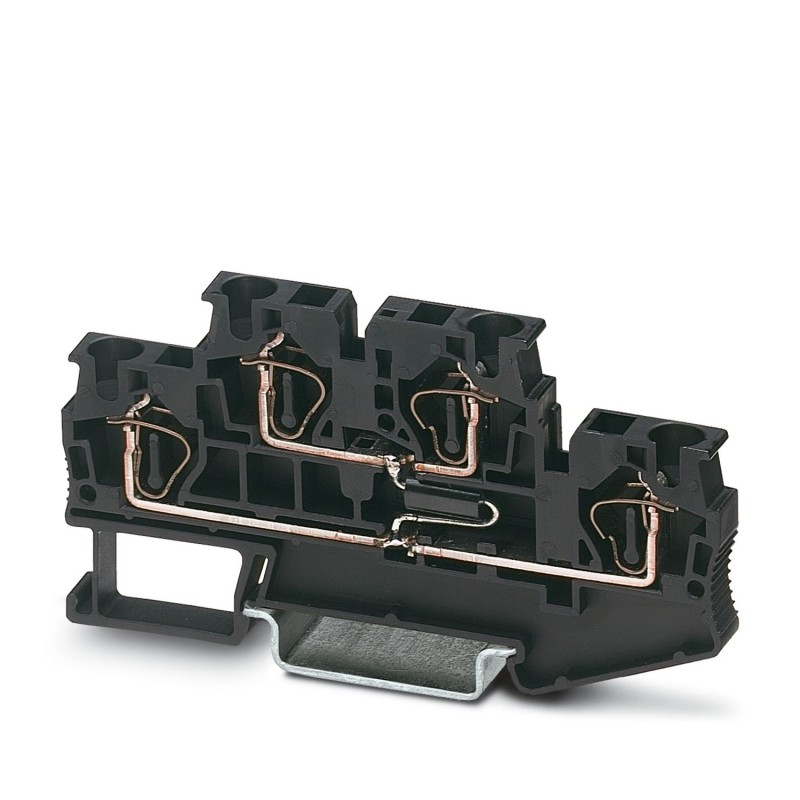

TT-STTB-24 2858140 PHOENIX CONTACT Dispositif de protection antisurtension
TT-STTB-24
2858140
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2858140 |
|---|---|
| Unité de conditionnement | 25 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 110 (TT-2011) |
| GTIN | 4017918877866 |
| Poids par pièce (hors emballage) | 0,019 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| VDE 0110-1 | |
| Type de montage | Profilé : 35 mm |
| Type | Bloc de jonction à deux étages |
| Sens de l'action | Line-Line |
Circuit de protection
| Classe d'essai CEI | C3 |
|---|---|
| Classe de protection VDE | C3 |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 32 A (60 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 119 A |
| Courant de décharge global Itotal(8/20) µs | 119 A |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 119 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 23 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 60 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 60 V |
| Tension résiduelle pour In(fil-fil) | ≤ 80 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 65 V |
| Niveau de protection Up(fil-fil) | 55 V (C3 - 10 A) |
| Niveau de protection Up(fil-terre) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Perte d'insertion aE, sym. | 0,1 dB (≤ 400 kHz/150 Ω) |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 2 MHz |
| Capacité (fil-fil) | 1,1 nF (pour 1 MHz) |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C3 - 10 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| Type de raccordement IN | A ressort |
| Type de raccordement OUT | A ressort |
| Section de conducteur souple | 0,5 mm² ... 4 mm² |
| Section de conducteur rigide | 0,5 mm² ... 6 mm² |
| Section conduct. AWG | 20 ... 10 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2858140-TT-STTB-24 | 134 Kbytes |
|
