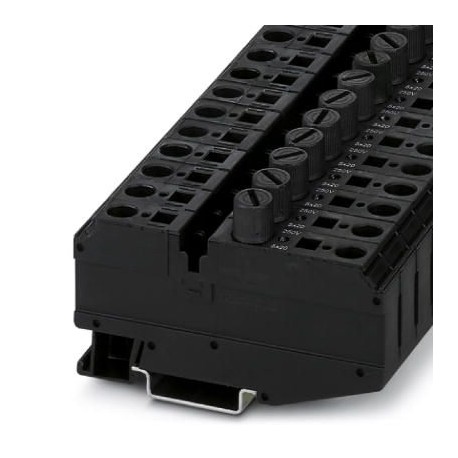

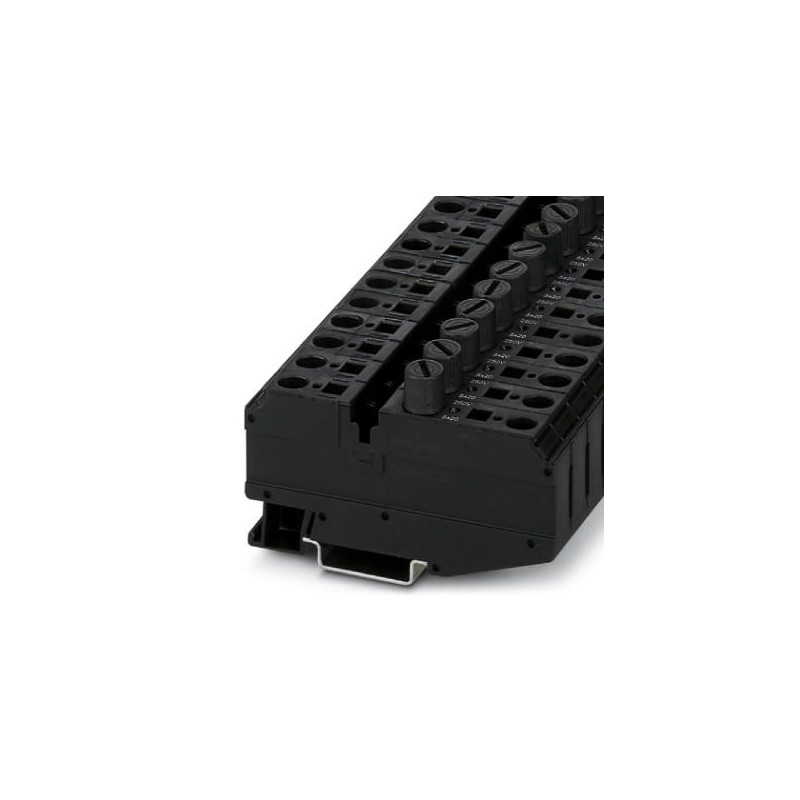

ZFK 6-DREHSILA 250 (5X20) 3025590 PHOENIX CONTACT Bloc de jonction porte-fusible à ressort pour cartouches d..
ZFK 6-DREHSILA 250 (5X20)
3025590
PHOENIX_CONTACT
Bloc de jonction porte-fusible à ressort pour cartouches de type G avec capuchon à visser, section : 0,5 - 6 mm², largeur : 12 mm, coloris : noir
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 6 mm² |
| Coloris | noir |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
Généralités
| Fusible | G / 5 x 20 |
|---|---|
| Type de fusible | FO |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Plage de tension voyant | 110 V AC/DC ... 250 V AC/DC |
| Plage de courant voyant | 0,5 mA ... 2,5 mA |
| Connexion selon la norme | CEI 60947-7-3 |
| Courant de charge maximal | 10 A (En cas d'utilisation comme bloc de jonction de sectionnement. Avec fusible, le courant est déterminé grâce au fusible utilisé.) |
| Intensité nominale IN | 10 A (En cas d'utilisation comme bloc de jonction de sectionnement. Avec fusible, le courant est déterminé grâce au fusible utilisé.) |
| Tension nominale UN | 800 V (En cas d'utilisation comme bloc de jonction de sectionnement. Avec fusible, la tension est déterminée par le voyant choisi.) |
| Paroi latérale ouverte | nein |
Dimensions
| Largeur | 12 mm |
|---|---|
| Longueur | 86,5 mm |
| Hauteur NS 35/7,5 | 56,5 mm |
| Hauteur NS 35/15 | 64 mm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,5 mm² |
|---|---|
| Section de conducteur rigide max. | 10 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 8 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 6 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 6 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1,5 mm² |
| Mode de raccordement | Raccordement à ressort |
| Longueur à dénuder | 12 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3025590-ZFK 6-DREHSILA 250 (5X20) | 108 Kbytes |
|
