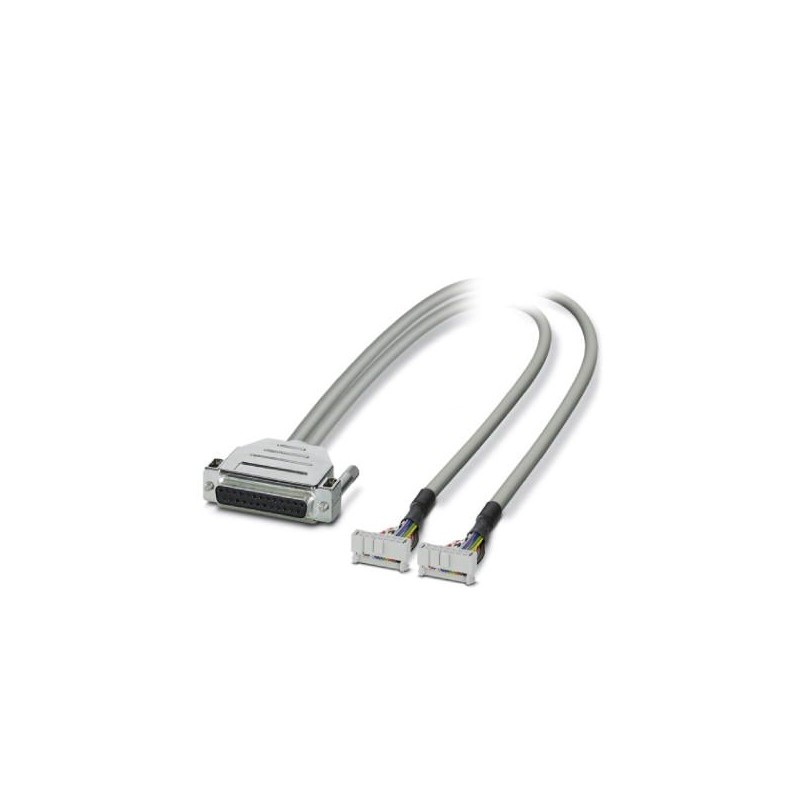

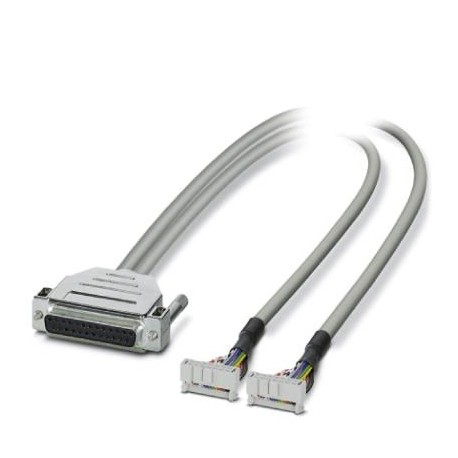

CABLE-D25SUB/B/2X14/300/TU812 2304665 PHOENIX CONTACT Câble
CABLE-D25SUB/B/2X14/300/TU812
2304665
PHOENIX_CONTACT
Câble
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2304665 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 471 (C-5-2017) |
| GTIN | 4017918951344 |
| Poids par pièce (hors emballage) | 0,382 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Intensité max. admissible par circuit | 1 A |
| Résistance max. du conducteur | 0,16 Ω/m |
| Longueur du câble | 3 m |
| Fil, section | 0,14 mm² |
| Fil, section [AWG] | 26 |
| Structure du conducteur : Nombre de brins : | 7 |
| Fil, matériau | Cu étamé |
| Diamètre extérieur | 6,3 mm |
| Câble, confection | Technique du BJ autodénudant, CEI 60352-4/DIN EN 60352-4 |
| Blindage | non |
Environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Résistance à la propagation des flammes | CEI 60332-1 |
| DIN VDE 0482 partie 332-1 |
Connecteur 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 2 |
| Nombre de pôles | 14 |
| Pas | 2,54 mm |
Connecteur 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Connecteur femelle D-SUB |
| Nombre de connexions | 1 |
| Nombre de pôles | 25 |
| Canaux connectables | 16 |
Commande prise en charge
| Commande | ABB S800 I/O |
|---|---|
| - carte d'E/S adaptée | DI810 |
| DI811 | |
| DI814 | |
| DI818 | |
| DI830 | |
| DI831 | |
| DI840 | |
| DI885 | |
| DO810 | |
| DO814 | |
| DO818 | |
| DO840 |
Code couleur
| Connecteur 1 = connecteur 2 (en option) = couleur de fil | D-SUB25 (1) = IDC/FLK14-1 (9) = gris |
|---|---|
| D-SUB25 (2) = IDC/FLK14-1 (10) = blanc | |
| D-SUB25 (3) = IDC/FLK14-1 (1) = noir | |
| D-SUB25 (4) = IDC/FLK14-1 (3) = rouge | |
| D-SUB25 (5) = IDC/FLK14-1 (5) = jaune | |
| D-SUB25 (6) = IDC/FLK14-1 (7) = bleu | |
| D-SUB25 (7) = IDC/FLK14-2 (1) = noir | |
| D-SUB25 (8) = IDC/FLK14-2 (3) = rouge | |
| D-SUB25 (9) = IDC/FLK14-2 (5) = jaune | |
| D-SUB25 (10) = IDC/FLK14-2 (7) = bleu | |
| D-SUB25 (11) = IDC/FLK14-2 (9) = gris | |
| D-SUB25 (12) = IDC/FLK14-2 (10) = blanc | |
| D-SUB25 (14) = IDC/FLK14-1 (11) = blanc-noir | |
| D-SUB25 (15) = IDC/FLK14-1 (12) = blanc-marron | |
| D-SUB25 (16) = IDC/FLK14-1 (2) = marron | |
| D-SUB25 (17) = IDC/FLK14-1 (4) = orange | |
| D-SUB25 (18) = IDC/FLK14-1 (6) = vert | |
| D-SUB25 (19) = IDC/FLK14-1 (8) = violet | |
| D-SUB25 (20) = IDC/FLK14-2 (2) = marron | |
| D-SUB25 (21) = IDC/FLK14-2 (4) = orange | |
| D-SUB25 (22) = IDC/FLK14-2 (6) = vert | |
| D-SUB25 (23) = IDC/FLK14-2 (8) = violet | |
| D-SUB25 (24) = IDC/FLK14-2 (11) = blanc-noir | |
| D-SUB25 (25) = IDC/FLK14-2 (12) = blanc-marron |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2304665-CABLE-D25SUB/B/2X14/300/TU812 | 96 Kbytes |
|
