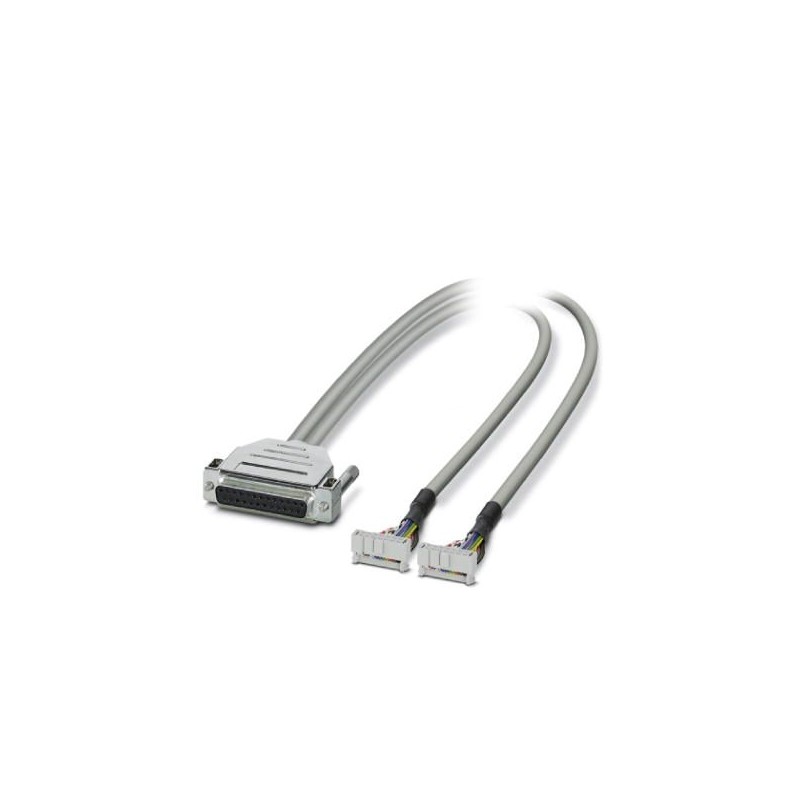

PHOENIX_CONTACT CABLE-D25SUB/B/2X14/100/TU812 2304649 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

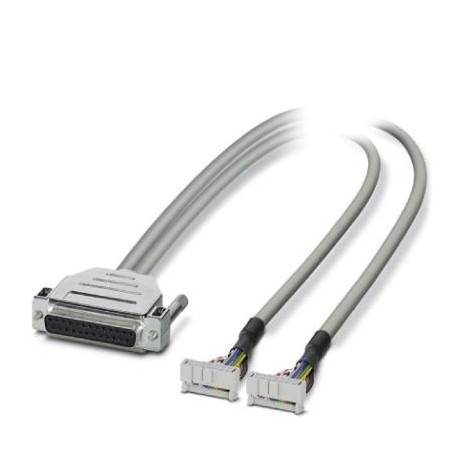

CABLE-D25SUB/B/2X14/100/TU812 2304649 PHOENIX CONTACT Câble

Référence: CABLE-D25SUB/B/2X14/100/TU812

Code: 2304649

Fabricant: PHOENIX_CONTACT

Description:

Câble
Câble rond prêt à l’emploi ; contrôle : ABB S800 I/O ; Raccord 1 : Raccord femelle D-SUB (1x 25 pôles) ; Raccordement 2 : Raccord femelle IDC/FLK (2x 14 pôles) ; Longueur du câble : 1 m

Catégories:

  • Commande industrielle API > Câble de liaison
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 97,75 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2304649
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 471 (C-5-2017)
GTIN4017918951368
Poids par pièce (hors emballage)0,165 KGM
Numéro du tarif douanier85444290
Pays d'origineDE (Allemagne)

Généralités

Tension nominale UN25 V AC
60 V DC
Intensité max. admissible par circuit1 A
Résistance max. du conducteur0,16 Ω/m
Longueur du câble1 m
Fil, section0,14 mm²
Fil, section [AWG]26
Structure du conducteur : Nombre de brins :7
Fil, matériauCu étamé
Diamètre extérieur6,3 mm
Câble, confectionTechnique du BJ autodénudant, CEI 60352-4/DIN EN 60352-4
Blindagenon

Environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Résistance à la propagation des flammesCEI 60332-1
DIN VDE 0482 partie 332-1

Connecteur 1

Dénomination connexionNiveau terrain
Type de raccordementIDC/FLK connecteur femelle
Nombre de connexions2
Nombre de pôles14
Pas2,54 mm

Connecteur 2

Dénomination connexionNiveau des automates
Type de raccordementConnecteur femelle D-SUB
Nombre de connexions1
Nombre de pôles25
Canaux connectables16

Commande prise en charge

CommandeABB S800 I/O
- carte d'E/S adaptéeDI810
DI811
DI814
DI818
DI830
DI831
DI840
DI885
DO810
DO814
DO818
DO840

Code couleur

Connecteur 1 = connecteur 2 (en option) = couleur de filD-SUB25 (1) = IDC/FLK14-1 (9) = gris
D-SUB25 (2) = IDC/FLK14-1 (10) = blanc
D-SUB25 (3) = IDC/FLK14-1 (1) = noir
D-SUB25 (4) = IDC/FLK14-1 (3) = rouge
D-SUB25 (5) = IDC/FLK14-1 (5) = jaune
D-SUB25 (6) = IDC/FLK14-1 (7) = bleu
D-SUB25 (7) = IDC/FLK14-2 (1) = noir
D-SUB25 (8) = IDC/FLK14-2 (3) = rouge
D-SUB25 (9) = IDC/FLK14-2 (5) = jaune
D-SUB25 (10) = IDC/FLK14-2 (7) = bleu
D-SUB25 (11) = IDC/FLK14-2 (9) = gris
D-SUB25 (12) = IDC/FLK14-2 (10) = blanc
D-SUB25 (14) = IDC/FLK14-1 (11) = blanc-noir
D-SUB25 (15) = IDC/FLK14-1 (12) = blanc-marron
D-SUB25 (16) = IDC/FLK14-1 (2) = marron
D-SUB25 (17) = IDC/FLK14-1 (4) = orange
D-SUB25 (18) = IDC/FLK14-1 (6) = vert
D-SUB25 (19) = IDC/FLK14-1 (8) = violet
D-SUB25 (20) = IDC/FLK14-2 (2) = marron
D-SUB25 (21) = IDC/FLK14-2 (4) = orange
D-SUB25 (22) = IDC/FLK14-2 (6) = vert
D-SUB25 (23) = IDC/FLK14-2 (8) = violet
D-SUB25 (24) = IDC/FLK14-2 (11) = blanc-noir
D-SUB25 (25) = IDC/FLK14-2 (12) = blanc-marron

Normes et spécifications

Résistance à la propagation des flammesCEI 60332-1
DIN VDE 0482 partie 332-1

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2304649 Commande industrielle API (EC000237)

Nom de la caractéristiqueFonction (EF000030)
Valeur de la caractéristiqueSPS-autres appareils
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique1 m
Nom de la caractéristiqueAdapté à une carte d'entrée PLC (EF008271)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une carte de sortie PLC (EF008272)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté aux signaux numériques (EF008273)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté aux signaux analogiques (EF008274)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique25
