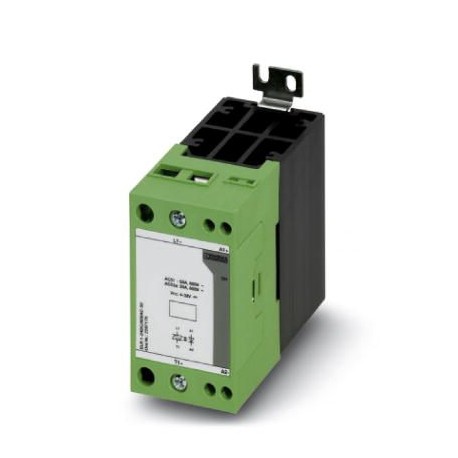

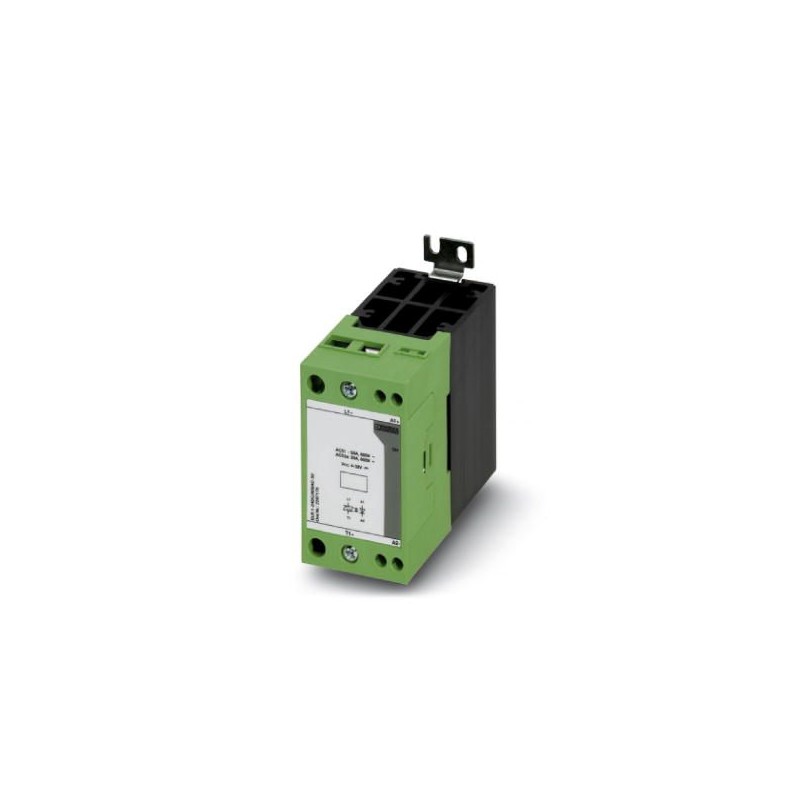

PHOENIX_CONTACT ELR 1- 24DC/600AC-50 2297170 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

ELR 1- 24DC/600AC-50 2297170 PHOENIX CONTACT Contacteur à semi-conducteurs

Référence: ELR 1- 24DC/600AC-50

Code: 2297170

Fabricant: PHOENIX_CONTACT

Description:

Contacteur à semi-conducteurs

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2297170
Unité de conditionnement1 pcs
Page cataloguePage 49 (C-5-2017)
GTIN4046356132046
Poids par pièce (hors emballage)0,360 KGM
Numéro du tarif douanier85364900

Largeur45 mm
Hauteur103 mm
Profondeur103 mm
Température ambiante (fonctionnement)-30 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C

Données d’entrée

Dénomination entréeEntrée de commande
Tension de commande assignée UC24 V DC
Plage de tension de commande4 V DC ... 32 V DC
Courant de commande assigné ICenv. 12 mA
Seuil d'enclenchement≤ 1 V DC (Signal « 0 »)
≥ 4 V DC (Signal « 1 »)
Fréquence de transmission25 Hz
Témoin de présence de la tension de serviceLED verte

Données de sortie Sortie de charge

Dénomination sortieSortie de charge
Plage de tension de service42 V AC ... 660 V AC
Plage de courant de charge150 mA ... 50 A (voir derating)
Courant de service assigné pour AC-5150 A
Courant de service assigné pour AC-53a30 A
Courant de fuite< 3 mA (à l'état arrêté)
Tension résiduelle< 1,6 V
Courant de choc1900 A (t = 10 ms)
Dénomination de la protectionélément RCV

Généralités

Tension d'essai entrée/sortie4 kVeff
Emplacement pour le montageverticalement (profilé horizontal)
Conseils pour le montagejuxtaposable à intervalles ≥ 22,5 mm

Dénomination connexionCircuit de commande
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,5 mm² ... 4 mm²
Section de conducteur souple0,5 mm² ... 4 mm²
Section conduct. AWG20 ... 14
Dénomination connexionCircuit de puissance
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM5
Section de conducteur rigide4 mm² ... 25 mm²
Section de conducteur souple4 mm² ... 25 mm²
Section conduct. AWG12 ... 3

Normes et spécifications

Connexion selon la normeCUL
DénominationNormes / Spécifications
Normes/PrescriptionsEN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 55011

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
