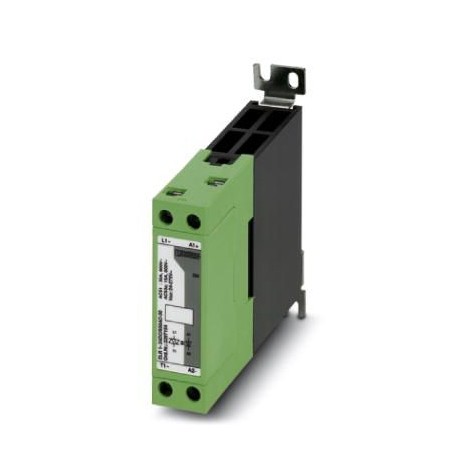

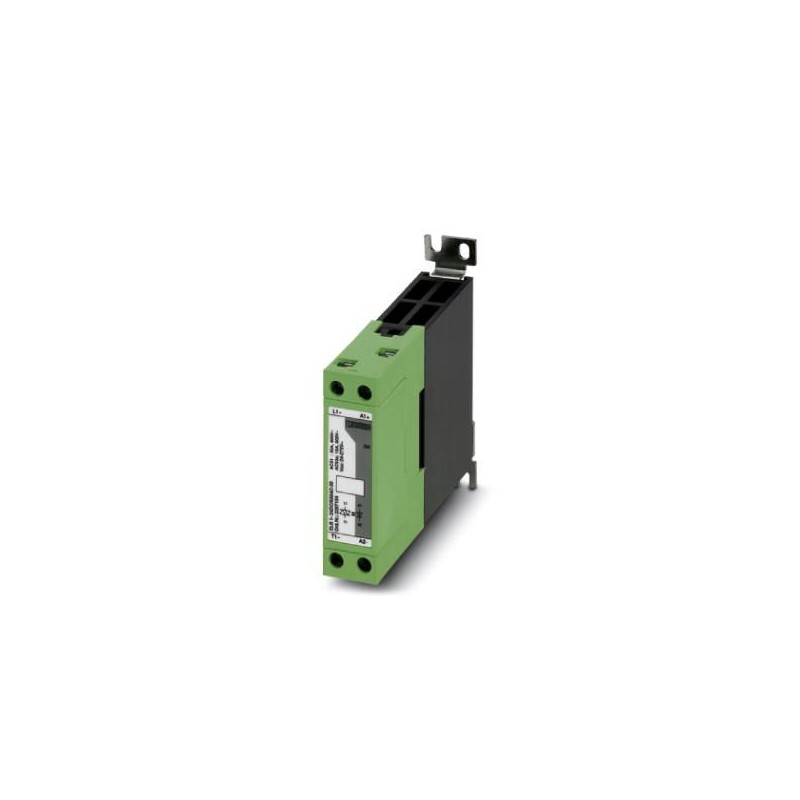

ELR 1- 24DC/600AC-30 2297154 PHOENIX CONTACT Contacteur à semi-conducteurs
ELR 1- 24DC/600AC-30
2297154
PHOENIX_CONTACT
Contacteur à semi-conducteurs
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2297154 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 49 (C-5-2017) |
| GTIN | 4046356132039 |
| Poids par pièce (hors emballage) | 0,200 KGM |
| Numéro du tarif douanier | 85364900 |
| Largeur | 22,5 mm |
|---|---|
| Hauteur | 103 mm |
| Profondeur | 103 mm |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Données d’entrée
| Dénomination entrée | Entrée de commande |
|---|---|
| Tension de commande assignée UC | 24 V DC |
| Plage de tension de commande | 4 V DC ... 32 V DC |
| Courant de commande assigné IC | env. 12 mA |
| Seuil d'enclenchement | ≤ 1 V DC (Signal « 0 ») |
| ≥ 4 V DC (Signal « 1 ») | |
| Fréquence de transmission | 25 Hz |
| Témoin de présence de la tension de service | LED verte |
Données de sortie Sortie de charge
| Dénomination sortie | Sortie de charge |
|---|---|
| Plage de tension de service | 42 V AC ... 660 V AC |
| Plage de courant de charge | 150 mA ... 30 A (voir derating) |
| Courant de service assigné pour AC-51 | 30 A |
| Courant de service assigné pour AC-53a | 15 A |
| Courant de fuite | < 3 mA (à l'état arrêté) |
| Tension résiduelle | < 1,6 V |
| Courant de choc | 400 A (t = 10 ms) |
| Dénomination de la protection | élément RCV |
Généralités
| Tension d'essai entrée/sortie | 4 kVeff |
|---|---|
| Emplacement pour le montage | verticalement (profilé horizontal) |
| Conseils pour le montage | juxtaposable à intervalles ≥ 22,5 mm |
| Dénomination connexion | Circuit de commande |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M4 |
| Section de conducteur rigide | 0,5 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
| Section conduct. AWG | 20 ... 14 |
| Dénomination connexion | Circuit de puissance |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M4 |
| Section de conducteur rigide | 0,5 mm² ... 4 mm² |
| Section de conducteur souple | 0,5 mm² ... 4 mm² |
| Section conduct. AWG | 20 ... 12 |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 61000-4-6 | |
| EN 55011 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2297154-ELR 1- 24DC/600AC-30 | 118 Kbytes |
|
