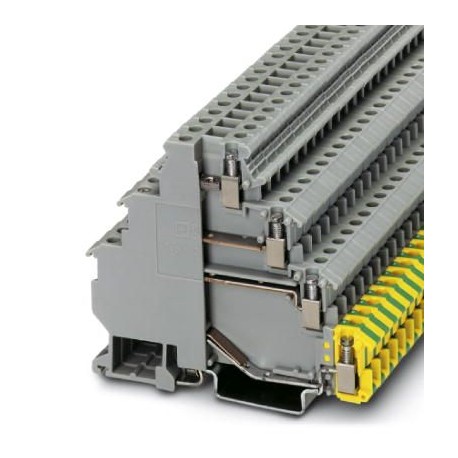

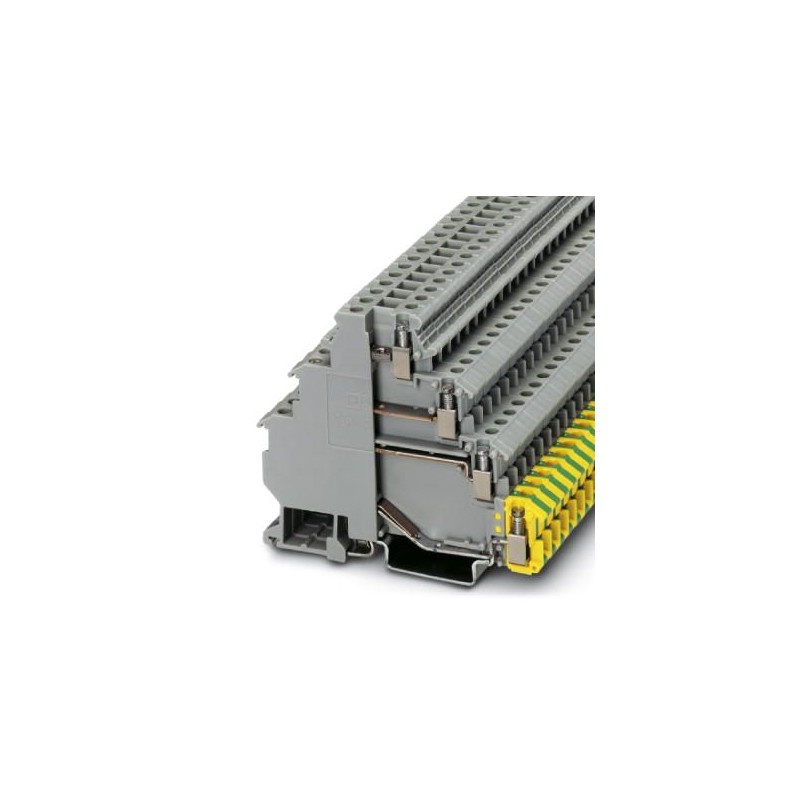

VIOK 1,5-3D/PE 2718206 PHOENIX CONTACT Bloc de jonction pour moteur
VIOK 1,5-3D/PE
2718206
PHOENIX_CONTACT
50
Bloc de jonction pour moteur
Bornier moteur, quatre étages, section : 0,2 mm² - 4 mm², AWG : 24 - 12, type de raccordement : raccord à vis, largeur : 6,2 mm, couleur : gris, type de montage : NS 35/7,5, NS 35/15
Blocs de jonction > Bloc de jonction pour capteur / actionneur
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2718206 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 449 (C-1-2017) |
| GTIN | 4017918062279 |
| Poids par pièce (hors emballage) | 0,027 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre d'étages | 4 |
|---|---|
| Nombre de connexions | 7 |
| Section nominale | 2,5 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,77 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Connexion selon la norme | CEI 60947-7-1/CEI 60947-7-2 |
| Intensité nominale IN | 24 A |
| Courant de charge maximal | 26 A (pour une section de conducteur de 2,5 mm²) |
| Tension nominale UN | 400 V (La tension nominale se réduit à 250 V quand on utilise des peignes de liaison EB.) |
| Paroi latérale ouverte | non |
| Résultat de l'essai de tension de choc | Test réussi |
| Valeur de consigne essai de tension de choc | 7,3 kV |
| Résultat de l'essai de tension de tenue aux courants alternatifs | Test réussi |
| Val. cons. tension tenue courants altern. | 1,89 kV |
| Contrôle de la résistance mécanique des bornes (raccordement conducteur x5) | Test réussi |
| Résultat contrôle de courbure | Test réussi |
| Contrôle de courbure vitesse de rotation | 10 tr./min |
| Contrôle de courbure tours | 135 |
| Contrôle courbure section conducteur/poids | 0,2 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| 0,2 mm2/0,2 kg | |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| 0,2 mm2/0,2 kg | |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Résultat contrôle de traction | Test réussi |
| Contrôle de traction section conducteur | 0,2 mm² |
| Valeur de consigne force de traction | 10 N |
| Contrôle de traction section conducteur | 2,5 mm² |
| Valeur de consigne force de traction | 50 N |
| Contrôle de traction section conducteur | 4 mm² |
| Valeur de consigne force de traction | 60 N |
| Résultat ajustement serré sur le support de fixation | Test réussi |
| Ajustement serré sur support de fixation | NS 35 |
| Valeur de consigne | 1 N |
| Résultat essai de chute de tension | Test réussi |
| Exigence chute de tension du 2e étage | ≤ 3,2 mV |
| Résultat essai d'échauffement | Test réussi |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 2,5 mm² |
| Courant instantané | 0,3 kA |
| Contrôle résistance aux courts-circuits section conducteur | 4 mm² |
| Courant instantané | 0,48 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 30 s |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilisation d'un isolant statique au froid | -40 °C |
Caractéristiques de raccordement
| Remarque | Respecter l'intensité admissible des profilés. |
|---|---|
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| Section avec peigne de liaison rigide max. | 4 mm² |
| Section avec peigne de liaison souple max. | 2,5 mm² |
| Section avec peigne de liaison rigide max. | 4 mm² |
| Section avec peigne de liaison souple max. | 2,5 mm² |
| Longueur à dénuder | 8 mm |
| Gabarit | A3 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-1/CEI 60947-7-2 | |
| Classe d'inflammabilité selon UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141128eCl@ss 8.027141128eCl@ss 9.027141128
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Courant assigné In (EF008250) | 24 A |
| Tension assignée (EF000228) | 400 V |
| Nombre d'étages (EF002659) | 4 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Étages reliés à l'intérieur (EF002661) | Non |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Type de montage (EF000003) | Autre |
| Connexion transversale (EF005717) | Oui |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V2 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 82.5 mm |
| Profondeur (EF000049) | 70 mm |
| Couleur (EF000007) | Gris |
| Avec raccordement PE (EF002534) | Oui |
| Avec raccordement de blindage (EF002535) | Non |
| Fonction de séparation (EF006183) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-2718206-VIOK 1,5-3D/PE | 136 Kbytes |
|
