Agrandir l'image

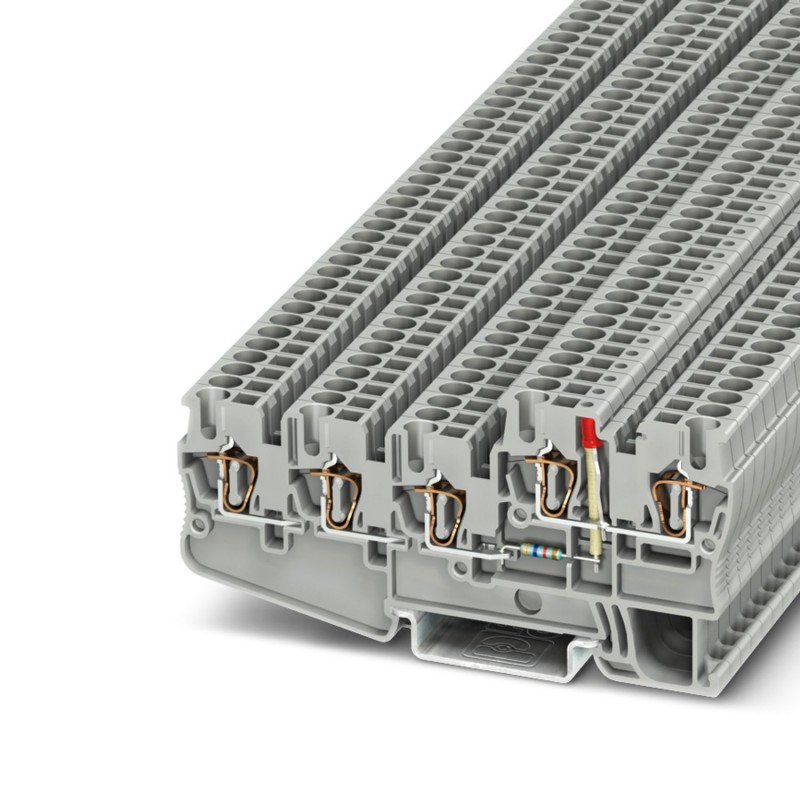

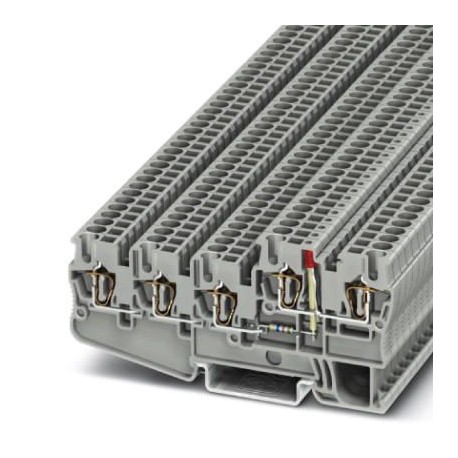

STIO 2,5/4-3B/L-LA24RD/O-M 3209154 PHOENIX CONTACT Bloc de jonction pour capteurs / actionneurs
STIO 2,5/4-3B/L-LA24RD/O-M
3209154
PHOENIX_CONTACT
50
Bloc de jonction pour capteurs / actionneurs
Blocs de jonction > Bloc de jonction pour capteur / actionneur
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3209154 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 161 (C-1-2017) |
| GTIN | 4046356143486 |
| Poids par pièce (hors emballage) | 0,012 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | TR (Turquie) |
Généralités
| Nombre d'étages | 3 |
|---|---|
| Nombre de connexions | 4 |
| Section nominale | 2,5 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 4 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,77 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 18 A |
| Courant de charge maximal | 18 A (pour une section de conducteur de 4 mm²) |
| Tension nominale UN | 24 V (Témoin, rouge) |
| Paroi latérale ouverte | oui |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
| Comportements au feu pour véhicules ferroviaires (DIN 5510-2) | Test réussi |
| Contrôle avec une flamme d'essai (DIN EN 60695-11-10) | V0 |
| Indice de l'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 classe 1 | 2 |
| NF F16-101, NF F10-102 classe F | 2 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| Section de conducteur rigide min. | 0,08 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,08 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 0,5 mm² |
| Longueur à dénuder | 8 mm ... 10 mm |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141128eCl@ss 8.027141128eCl@ss 9.027141128
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3209154-STIO 2,5/4-3B/L-LA24RD/O-M | 110 Kbytes |
|
