PHOENIX_CONTACTInterfaceSCK-C-MODBUS 2901674 PHOENIX CONTACT Module de surveillance de chaîne PV

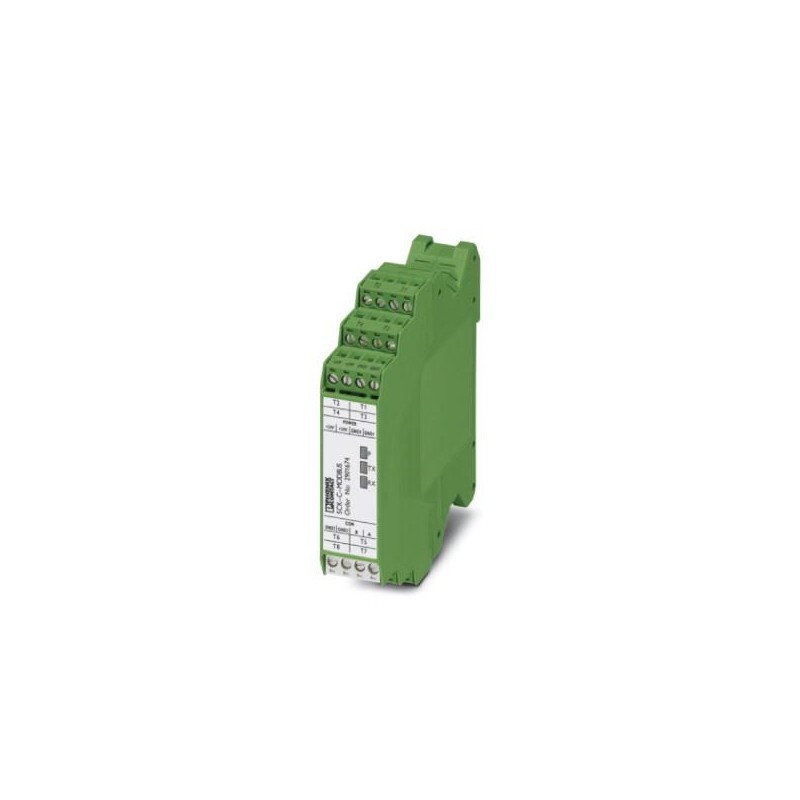

PHOENIX_CONTACT SCK-C-MODBUS 2901674 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

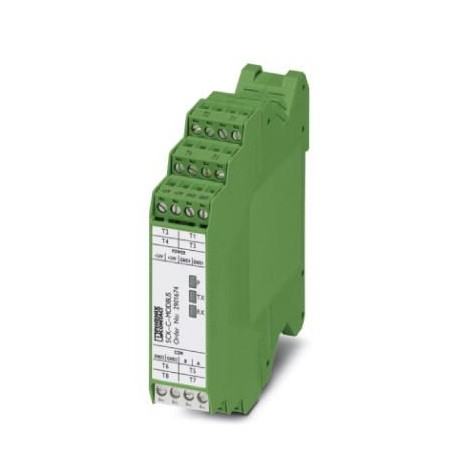

SCK-C-MODBUS 2901674 PHOENIX CONTACT Module de surveillance de chaîne PV

Référence: SCK-C-MODBUS

Code: 2901674

Fabricant: PHOENIX_CONTACT

Description:

Module de surveillance de chaîne PV
Module de communication SCK, pour l’enregistrement d’un maximum de 8 modules de mesure SCK, sortie RS-485 Modbus/RTU

Catégories:

  • Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 247,85 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande2901674
Unité de conditionnement1 pcs
Page cataloguePage 258 (C-5-2017)
GTIN4046356623919
Poids par pièce (hors emballage)0,162 KGM
Numéro du tarif douanier85176200
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur22,5 mm
Hauteur102 mm
Profondeur106 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Hauteur max.≤ 2000 m

Sortie de couplage

Dénomination sortieaucune sortie de couplage

Alimentation

Tension nominale d'alimentation24 V DC -10 % ... +25 %
Courant max. absorbé800 mA
Courant propre absorbé22 mA (typique)
45 mA (maximum)
Consommation de puissance580 mW (24 V DC)

Caractéristiques de raccordement

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²

Généralités

Degré de pollution2
Normes/PrescriptionsEN 61010-1
Compatibilité électromagnétiqueConforme à la directive CEM 2004/108/CE et à celle sur la basse tension 2006/95/CE
EmissionEN 61000-6-4
ImmunitéEN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations.
Emplacement pour le montageindifférent
Conseils pour le montagehorizontal ou vertical
ConformitéConformité CE
UL, USA1741 Recognized
UL, USA/Canada508 Listed
Couple de serrage0,5 Nm ... 0,6 Nm

Normes et spécifications

Compatibilité électromagnétiqueConforme à la directive CEM 2004/108/CE et à celle sur la basse tension 2006/95/CE
EmissionEN 61000-6-4
Connexion selon la normeUL
Normes/PrescriptionsEN 61010-1
ConformitéConformité CE
UL, USA1741 Recognized
UL, USA/Canada508 Listed

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2901674 Commande industrielle API (EC001604)

Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueAvec séparation de potentiel (EF003272)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRaccordement au bus de champ possible sur coupleur de bus séparé (EF004002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique22.6 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique103.25399 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique105.4 mm

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-2901674-SCK-C-MODBUS
115 Kbytes
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR
29 Mbytes
