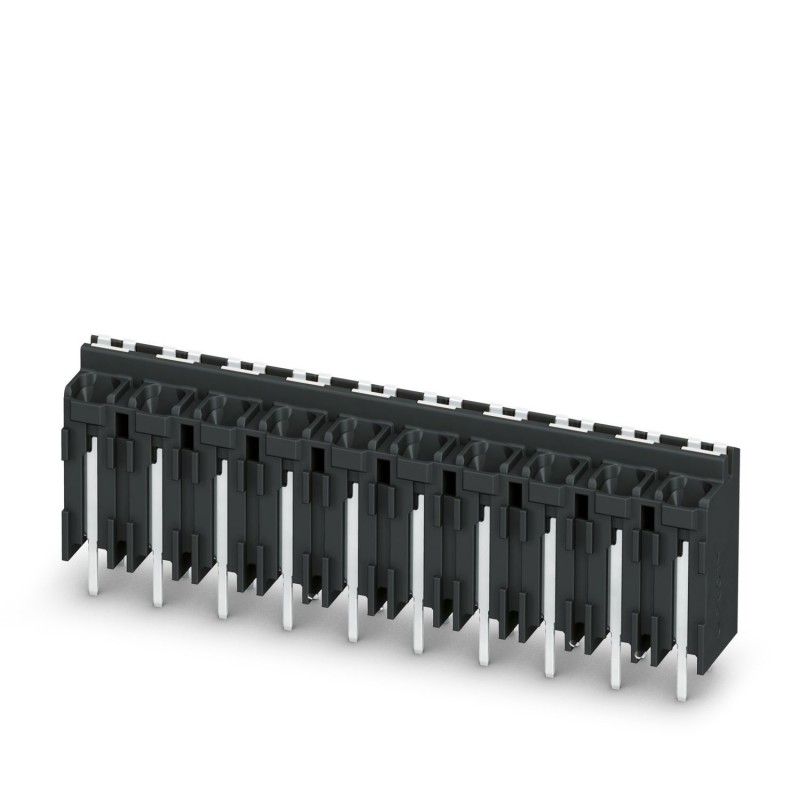

SAMPLE SPT-THR 1,5/12-V-5,08 1843207 PHOENIX CONTACT Ensemble de l'échantillon
SAMPLE SPT-THR 1,5/12-V-5,08
1843207
PHOENIX_CONTACT
5
Ensemble de l'échantillon
Bornier pour carte de circuit imprimé, courant nominal : 13,5 A, tension de dimensionnement (III/2) : 320 V, section nominale : 1,5 mm², Nombre de potentiels : 12, Nombre de rangées : 1, Nombre de pôles par rangée : 12, famille d’articles : SPT 1,5/.. -V-THR, pas : 5,08 mm, type de connexion : Connexion à ressort enfichable, montage : Soudure THR, sens de connexion du conducteur/carte de circuit imprimé : 90 °, couleur : noir, Disposition des broches : Disposition des broches : Disposition des broches linéaires doubles, Longueur des broches [P] : 2 mm, type d’emballage : emballage en boîte. ÉCHANTILLON set de 5 articles sur sangle. Pour une utilisation dans un processus de soudage, utilisez l’article sans l’identification SAMPLE
Borne de circuit imprimé, intensité nominale: 17,5 A, tension de référence (III/2): 320 V, section nominale: 1,5 mm2, nombre de potentiels: 12, nombre de rangées: 1, nombre de pôles par rangée: 12, gamme d'articles: SPT 1,5/..-V-THR, pas: 5,08 mm, type de raccordement: Raccordement à ressort Push-in, montage: Soudage THR / Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 90 °, coloris: noir, Disposition des broches: Brochage double linéaire, Longueur de broche [P]: 2 mm, nombre de picots par potentiel: 2, type de conditionnement: emballé dans un carton. Kit SAMPLE avec 5 produits dans la partie de la sangle. Pour l'utilisation avec le procédé de soudage, veuillez utiliser les produits sans marquage SAMPLE
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Borne de circuit imprimé |
| Gamme de produits | SPT 1,5/..-V-THR |
| Ligne de produits | COMBICON Terminals S |
| Nombre de pôles | 12 |
| Pas | 5,08 mm |
| Nombre de connexions | 12 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 12 |
| Tracé brochage | Brochage double linéaire |
| Nombre de picots par potentiel | 2 |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Intensité nominale IN | 17,5 A |
| Tension nominale UN | 320 V |
| Tension de référence (III/3) | 250 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| Tension assignée (III/2) | 320 V |
| Tension de tenue aux chocs assignée (III/2) | 4 kV |
| Tension de référence (II/2) | 500 V |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| Technologie de raccordement | |
| Section nominale | 1,5 mm² |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort Push-in |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 0,75 mm² |
| Longueur à dénuder | 8 mm |
| Type de montage | Soudage THR / Soudage à la vague |
| Tracé brochage | Brochage double linéaire |
| Conseils de traitement | |
| Process | Soudage par refusion/à la vague |
| Moisture Sensitive Level | MSL 1 |
| Classification température Tc | 260 °C |
| Cycles de soudage par refusion | 3 |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | noir (9005) |
| Matériau isolant | LCP |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 175 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indications sur les matériaux - Elément d'actionnement | |
| Coloris (Élément d'actionnement) | blanc (9010) |
| Matériau isolant | PA GF |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Instructions de montage | L'article ne convient pas à un nettoyage PCB avec des liquides. |
| Dessin coté |  |
| Pas | 5,08 mm |
| Largeur [w] | 59,88 mm |
| Hauteur [h] | 15,6 mm |
| Longueur [l] | 7,7 mm |
| Hauteur de montage | 13,6 mm |
| Longueur du picot de soudage [P] | 2 mm |
| Dimensions des picots | 0,7 x 0,3 mm |
| Conception de circuits imprimés | |
| Ecartement des picots | 5,5 mm |
| Diamètre de perçage | 1,1 mm |
| Contrôle du raccordement | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,2 mm² / rigide / > 10 N |
| 0,2 mm² / souple / > 10 N | |
| 1,5 mm² / rigide / > 40 N | |
| 1,5 mm² / souple / > 40 N | |
| Contrôle de flexion | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Spécification de contrôle | DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10 |
| Exigence contrôle de l'échauffement | Le total de la température ambiante et de l'échauffement du bloc de jonction du circuit imprimé ne doit pas dépasser la limite supérieure de température. |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Groupe d'isolant | IIIa |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| valeur minimale de la ligne de fuite (III/3) | 4 mm |
| Tension d'isolement assignée (III/2) | 320 V |
| Tension de choc assignée (III/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| valeur minimale de la ligne de fuite (III/2) | 3,2 mm |
| Tension d'isolement assignée (II/2) | 500 V |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| valeur minimale de la ligne de fuite (II/2) | 5 mm |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Température | 850 °C |
| Temps d'action | 5 s |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
