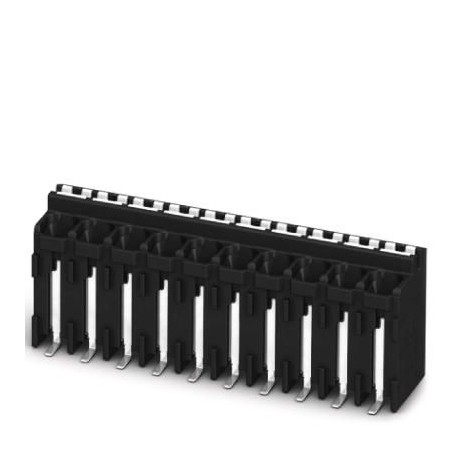

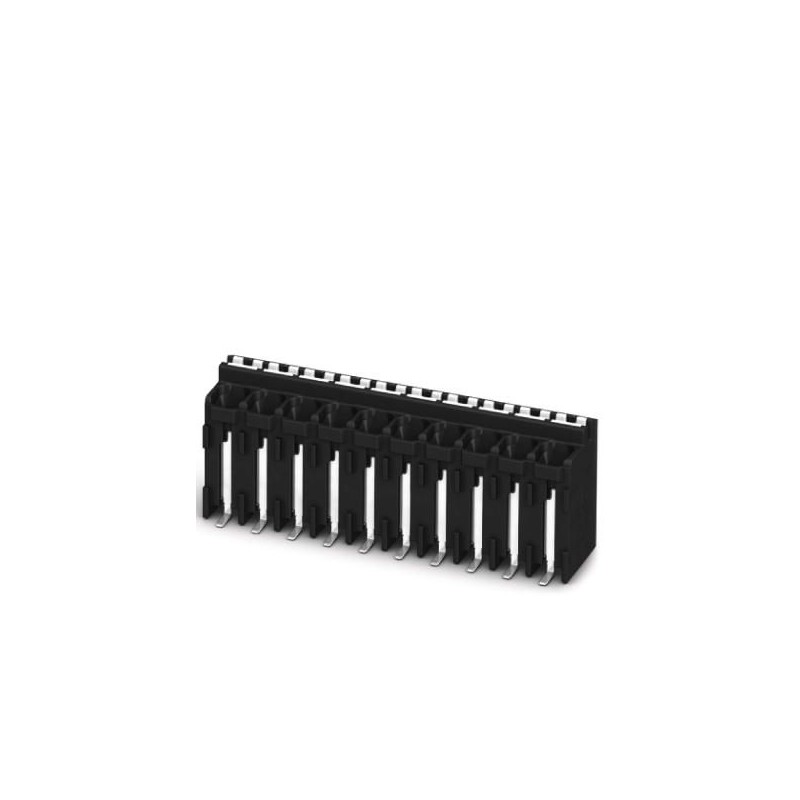

SAMPLE SPT-SMD 1,5/10-V-3,5 1838458 PHOENIX CONTACT Ensemble de l'échantillon
SAMPLE SPT-SMD 1,5/10-V-3,5
1838458
PHOENIX_CONTACT
5
Ensemble de l'échantillon
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million huit cent trente huit mille quatre cent cinquante huit |
|---|---|
| Unité d'emballage | 5 pc |
| Quantité d'ordre Minimum | 5 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626039664 |
| Poids par Pièce (hors emballage) | 5.460 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'élément de
| Brève description de l'article | Bornier PCB |
|---|---|
| Une gamme d'articles | SPT 1,5/..-V-SMD |
| Hauteur | 3,5 mm |
| Nombre de postes | Dix |
| Méthode de connexion | Push-in connexion à ressort |
| Type de montage | SMD à souder |
| La disposition des broches de | Linéaire pad de la géométrie |
| Nombre de niveaux | Un |
Paramètres électriques
| Courant nominal | 13.5 |
|---|---|
| Tension d'isolement assignée (III/2) | 160 V |
| Nominale tension de choc (III/2) | 2,5 kV |
Capacité de connexion
| Chef de section transversale solide | De 0,2 mm2 à 1,5 mm2 |
|---|---|
| Chef de section flexible | De 0,2 mm2 à 1,5 mm2 |
| Chef de section AWG / kcmil | 24 16 ... |
| Chef de section transversale souple, avec embout sans manchon en plastique | De 0,2 mm2 à 1,5 mm2 |
| Chef de section, souple, avec embout, avec manchon en plastique | 0.2 mm2 ... 0,75 mm2 |
| Dénudage des conducteurs | 8 mm |
Fiche de données de contact
| Note | DEEE/RoHS, sans moustaches, selon la norme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de Contact | Cu alliage |
| Les caractéristiques de la Surface | par immersion à chaud en fer-blanc |
| Surface métallique de point terminal (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
| Surface du métal à souder surface (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
Fiche de données de logements
| Matériau isolant | LCP |
|---|---|
| Matériau isolant groupe | IIIa |
| CTI selon CEI 60112 | Cents soixante quinze |
| L'indice d'inflammabilité selon UL 94 | V0 |
Dimensions du produit
| Dimensions du dessin | |
|---|---|
| Longueur [ l ] | 7.7 mm |
| Largeur [ w ] | 35,5 mm |
| Hauteur [ h ] | 13.6 mm |
| Hauteur | 3,5 mm |
| Hauteur (sans soudure de pin) | 13.6 mm |
| Espacement des broches | 7 mm |
| Pin dimensions | 0,7 x 0,3 mm |
| Dimension d'un | 31,5 mm |
Information sur l'emballage
| Type d'emballage | emballés dans des cartons |
|---|---|
| Pièces par paquet | Cinq |
| Dénomination unités d'emballage | Les pc. |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C |
La résiliation et la méthode de connexion
| Test de connexion | IEC 60998-2-2:2002-12 |
|---|---|
| Résultat du Test | Test réussi |
Pull-out test
| Pull-out test | IEC 60998-2-2:2002-12 |
|---|---|
| Test réussi | |
| Chef de section / chef d'orchestre / type force de traction | De 0,2 mm2 / solide / > 10 N |
| De 0,2 mm2 / flexible / > 10 N | |
| 1,5 mm2 / solide / > 40 N | |
| 1,5 mm2 / flexible / > 40 N |
Tests électriques
| Courant nominal | 13.5 |
|---|---|
| Tension d'isolement assignée (III/2) | 160 V |
| Nominale tension de choc (III/2) | 2,5 kV |
Air dégagements d'air et de fuite
| Matériau isolant groupe | IIIa |
|---|---|
| Tension | 160 V |
| Tension d'isolement assignée (III/3) | 160 V |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension d'isolement assignée (II/2) | 320 V |
| Nominale tension de choc (III/3) | 2,5 kV |
| Nominale tension de choc (III/2) | 2,5 kV |
| Nominale tension de choc (II/2) | 2,5 kV |
Capacité de transport de courant / déclassement des courbes
| Diagramme | |
|---|---|
| Spécification | IEC 60998-2-2 (en partie) |
Test de Vibration
| Résistance au vieillissement, à des conditions d'humidité, à la pénétration d'objets solides et à des infiltrations d'eau | Test passé la norme CEI 60998-1:2002-12 168 h/100°C 48 h à 30 °C/92 % |
|---|---|
| Résultat du Test | Test réussi |
| Les spécifications de Test | IEC 60998-1:2002-12 |
| La chaleur sèche | 168 h/100°C |
| La chaleur humide | 48 h à 30 °C/92 % |
Résistance au vieillissement, l'humidité et la pénétration de solides
| Résultat du Test | Test réussi |
|---|---|
| Les spécifications de Test | IEC 60998-1:2002-12 |
| La chaleur sèche | 168 h/100°C |
| La chaleur humide | 48 h à 30 °C/92 % |
Les normes et les Règlements
| Connexion en acc. avec la norme | FR-VDE |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante et une mille centeCl@ss 6.0Vingt sept million deux cent soixante et une mille centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent un
