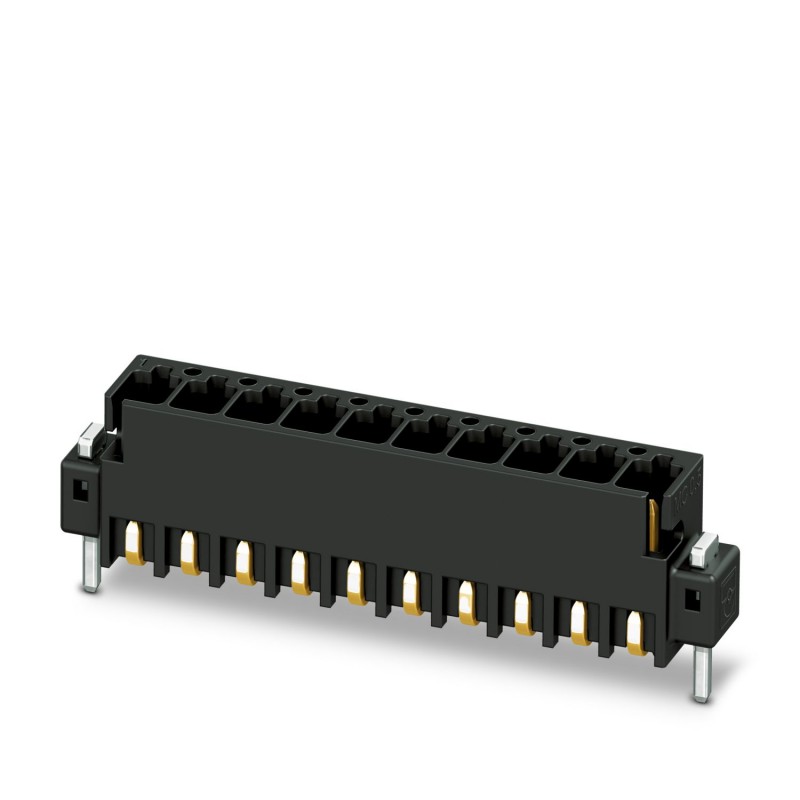

SAMPLE MCV 0,5/ 3-G-2,54 SMD 1835875 PHOENIX CONTACT Ensemble de l'échantillon Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

SAMPLE MCV 0,5/ 3-G-2,54 SMD 1835875 PHOENIX CONTACT Ensemble de l'échantillon

SAMPLE MCV 0,5/ 3-G-2,54 SMD

1835875

PHOENIX_CONTACT

5

Ensemble de l'échantillon

Boîtier de base de la carte de circuit imprimé, section nominale : 0,5 mm², couleur : noir, courant nominal : 6 A, tension nominale (III/2) : 160 V, surface de contact : Or, type de contact : mâle, nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles : 3, nombre de connexions : 3, famille d’articles : MCV 0,5/.. -G-SMD, pas : 2,54 mm, montage : soudure CMS, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 2 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON FMC 0,5, orientation de la face enfichable : standard, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte

Embase de circuit imprimé, section nominale: 0,5 mm2, coloris: noir, intensité nominale: 6 A, tension de référence (III/2): 160 V, surface des contacts: Au, type de contact: Mâle, nombre de potentiels: 3, nombre de rangées: 1, nombre de pôles: 3, nombre de connexions: 3, gamme d'articles: MCV 0,5/..-G-SMD, pas: 2,54 mm, montage: Sertissage SMD, plan des broches: Géométrie de pastille linéaire, longueur de broche [P]: 2 mm, nombre de picots par potentiel: 1, système débrochable: COMBICON FMC 0,5, Orientation du modèle d'enfichage: Standard, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton

Plus de détails


Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Propriétés du produit
Type de produitEmbase de circuit imprimé
Gamme de produitsMCV 0,5/..-G-SMD
Ligne de produitsCOMBICON Connectors XS
Nombre de pôles3
Pas2,54 mm
Nombre de connexions3
Nombre de rangées1
Nombre de potentiels3
Bride de fixationsans
Tracé brochageGéométrie de pastille linéaire
Nombre de picots par potentiel1
État de la gestion des données
Révision de l'article02
Propriétés électriques
Intensité nominale IN6 A
Tension nominale UN160 V
Résistance de contact2,6 mΩ
Tension de référence (III/3)32 V
Tension de tenue aux chocs assignée (III/3)2,5 kV
Tension assignée (III/2)160 V
Tension de tenue aux chocs assignée (III/2)2,5 kV
Tension de référence (II/2)160 V
Tension de tenue aux chocs assignée (II/2)2,5 kV
Montage
Type de montageSertissage SMD
Tracé brochageGéométrie de pastille linéaire
Conseils de traitement
ProcessSoudage par refusion
Moisture Sensitive LevelMSL 1
Classification température Tc260 °C
Cycles de soudage par refusion3
Indications sur les matériaux
Indication de matériau - contact
RemarqueConforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201
Matériau de contactAlliage de Cu
Qualité de surfaceEntièrement doré
Surface métallique zone de contact (couche supérieure)Or (0,25 Au)
Surface métallique zone de contact (couche intermédiaire)Nickel (2 - 4 µm Ni)
Surface métallique zone de soudage (couche supérieure)Or (0,25 Au)
Surface métallique zone de soudage (couche intermédiaire)Nickel (2 - 4 µm Ni)
Indication de matériau - boîtier
Coloris (Boîtiers)noir (9005)
Matériau isolantLCP
Groupe d'isolantIIIa
IRC selon CEI 60112175
Classe d'inflammabilité selon UL 94V0
Dimensions
Dessin cotédvbtjqggdc.jpg
Pas2,54 mm
Largeur [w]12,2 mm
Hauteur [h]4,85 mm
Longueur [l]7,1 mm
Hauteur de montage4,85 mm
Longueur du picot de soudage [P]2 mm
Dimensions des picots0,64 x 0,64 mm
Conception de circuits imprimés
Géométrie de pastille1,2 x 2,85 mm
Diamètre de perçage1,2 mm
Contrôles mécaniques
Contrôle visuel
Spécification de contrôleDIN EN 60512-1-1:2003-01
RésultatEssai réussi
Contrôle des dimensions
Spécification de contrôleDIN EN 60512-1-2:2003-01
RésultatEssai réussi
Résistance des inscriptions
Spécification de contrôleDIN EN 60068-2-70:1996-07
RésultatEssai réussi
Polarisation et détrompage
Spécification de contrôleDIN EN 60512-13-5:2006-11
RésultatEssai réussi
Utilisation des porte-contacts
Spécification de contrôleDIN EN 60512-15-1:2009-03
Porte-contacts utilisé
Exigence >20 N		Essai réussi
Forces d'enfichage et de retrait
RésultatEssai réussi
Nombre de cycles100
Force d'enfichage par pôle env.2 N
Force de retrait par pôle env.2 N
Contrôles électriques
Essai thermique Groupe d'essais C
Spécification de contrôleDIN EN 60512-5-1:2003-01
Nombre de pôles testé16
Résistance d'isolement
Spécification de contrôleDIN EN 60512-3-1:2003-01
Résistance d'isolement pôles voisins> 5 MΩ
Distances dans l'air et lignes de fuite
Spécification de contrôleDIN EN 60664-1 (VDE 0110-1):2008-01
Groupe d'isolantIIIa
Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11))CTI 175
Tension d'isolement assignée (III/3)32 V
Tension de tenue aux chocs assignée (III/3)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (III/3)1,5 mm
valeur minimale de la ligne de fuite (III/3)1,5 mm
Tension d'isolement assignée (III/2)160 V
Tension de choc assignée (III/2)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (III/2)1,5 mm
valeur minimale de la ligne de fuite (III/2)1,6 mm
Tension d'isolement assignée (II/2)160 V
Tension de tenue aux chocs assignée (II/2)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (II/2)1,5 mm
valeur minimale de la ligne de fuite (II/2)1,6 mm
Conditions environnementales et de durée de vie
Essai de résistance aux vibrations
Spécification de contrôleDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Fréquence10 - 500 - 10 Hz
Vitesse de balayage1 octave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Accélération5g (60,1 Hz ... 500 Hz)
Durée de contrôle par axe2 h
Sens du contrôleAxes X, Y et Z (pos. et nég.)
Essai de durée de vie
Spécification de contrôleDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tension de tenue aux chocs au niveau de la mer2,95 kV
Résistance de passage R12,6 mΩ
Résistance de passage R22,6 mΩ
Nombre de cycles d'enfichage100
Résistance d'isolement pôles voisins> 5 MΩ
Contrôle climatique
Spécification de contrôleDIN 50018:2013-05
Sensibilité à la corrosion1,0 dm3SO2sur 300 dm3/40 °C/3 cycles
Sensibilité à la chaleur100 °C/168  h
Tension de tenue aux courants alternatifs1,39 kV
Conditions ambiantes
Température ambiante (fonctionnement)-40 °C ... 100 °C (en fonction de la courbe de derating)
Température ambiante (stockage/transport)-40 °C ... 70 °C
Humidité rel. de l'air (stockage/transport)30 % ... 70 %
Température ambiante (montage)-5 °C ... 100 °C
Indications sur l'emballage
Type de conditionnementemballé dans un carton
