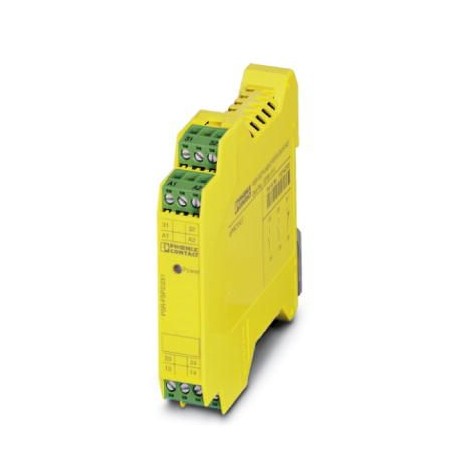

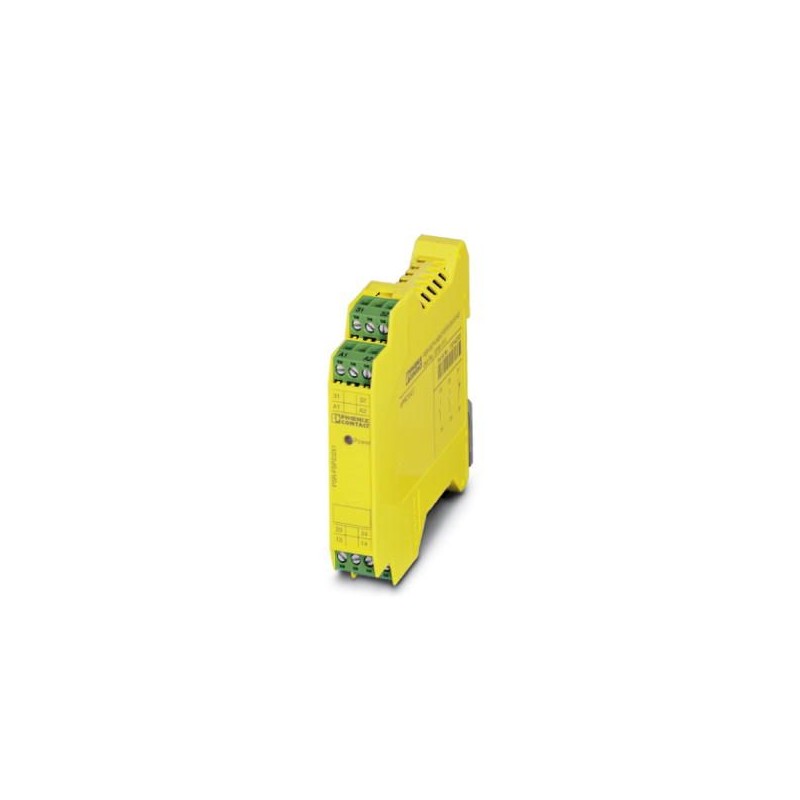

PSR-SCP- 24DC/FSP2/2X1/1X2 2986575 PHOENIX CONTACT Relais de couplage
PSR-SCP- 24DC/FSP2/2X1/1X2
2986575
PHOENIX_CONTACT
Relais de couplage
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2986575 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 287 (C-6-2017) |
| GTIN | 4046356553322 |
| Poids par pièce (hors emballage) | 0,109 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Données d'entrée
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -15 % / +10 % |
|---|---|
| Courant d'alimentation de commande assigné IS | typ. 55 mA |
| Consommation de puissance US | typ. 1,32 W |
| Courant transitoire | max. 100 mA |
| Temps d'enclenchement typique pour Us | 50 ms |
| Temps de retombée typique | 50 ms |
| Temps de réarmement | 1 s |
| Témoin de présence de la tension de service | 1 x LED jaune |
| Circuit de protection | Protection antisurtension Diode zéner bidirectionnelle, 33 V (A1 - A2) |
| Fréquence de commutation maximale | 0,5 Hz |
| Temps de filtrage | max. 5 ms (au niveau de A1 en cas de coupures de tension avec Us) |
| max. 2 ms (Largeur de l'impulsion test ; impulsion test élevée sur A1/A2) | |
| ≥ 100 ms (Largeur de l'impulsion test ; impulsion test élevée sur A1/A2) | |
| Fréquence d'impulsion test = 80 x largeur d'impulsion test | |
| max. 5 ms (Largeur de l'impulsion test ; impulsion test faible sur A1/A2) | |
| ≥ 50 ms (Fréquence de l'impulsion test ; impulsion test faible sur A1/A2) | |
| Fréquence d'impulsion test = 15 x largeur d'impulsion test |
Données de sortie
| Type de contact | 2 circuits de fermeture |
|---|---|
| 1 circuit report de signalisation | |
| Matériau des contacts | AgCuNi, + 0,2 µm Au |
| Tension de commutation maximale | 250 V AC/DC (Contact NO / Contact NF, respecter la courbe de charge) |
| Tension de commutation minimale | 15 V AC/DC (Contact NO / contact NF) |
| Intensité permanente limite | 5 A (Contact NO, prendre derating en considération) |
| 100 mA (Contact NF) | |
| Courant d'enclenchement maximal | 5 A (Contact NO) |
| 100 mA (Contact NF) | |
| Courant d'enclenchement min. | 5 mA (Contact NO / contact NF) |
| Quadr. Courant cumulé | 50 A2(tenir compte du derating) |
| Puissance de coupure (charge ohmique) max. | 120 W (24 V DC, τ = 0 ms, contact NF : 2,4 W) |
| 192 W (48 V DC, τ = 0 ms, contact NF : 4,8 W) | |
| 162 W (60 V DC, τ = 0 ms, contact NF : 6 W) | |
| 66 W (110 V DC, τ = 0 ms, contact NF : 11 W) | |
| 60 W (220 V DC, τ = 0 ms, contact NF : 22 W) | |
| 1250 VA (250 V AC, τ = 0 ms, contact NF : 25 VA) | |
| Puissance de coupure (charge inductive) maximale | 72 W (24 V DC, τ = 40 ms, contact NF : 2,4 W) |
| 43 W (48 V DC, τ = 40 ms, contact NF : 4,8 W) | |
| 41 W (60 V DC, τ = 40 ms, contact NF : 6 W) | |
| 35 W (110 V DC, τ = 40 ms, contact NF : 11 W) | |
| 48 W (220 V DC, τ = 40 ms, contact NF : 22 W) | |
| Puissance de commutation | min. 75 mW |
| Durée de vie mécanique | 10x 106cycles |
| Fusible de sortie | 10 A gL/gG (Contact NO) |
| 4 A gL/gG (pour applications à faible demande) | |
| 150 mA Rapide (Contact NF) |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 108,77 g |
| Emplacement pour le montage | indifférent |
| Type de montage | Montage sur profilé |
| Indice de protection | IP20 |
| IP54 | |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 2 (maxi 10 % de l'ensemble de l'indice SIL ; taux de couverture de diagnostic (DC) de l'unité de commande au niveau de A1/A2 doit être ≥ 90 %) |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 2 (maxi 10 % de l'ensemble de l'indice SIL ; taux de couverture de diagnostic (DC) de l'unité de commande au niveau de A1/A2 doit être ≥ 90 %) |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | c (Le taux de couverture de diagnostic (CC) de l'unité de commande au niveau de A1/A2 doit être ≥ 90 %) |
| Catégorie | 1 (Le taux de couverture de diagnostic (CC) de l'unité de commande au niveau de A1/A2 doit être ≥ 90 %) |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 (maxi 10 % de l'ensemble de l'indice SIL ; taux de couverture de diagnostic (DC) de l'unité de commande au niveau de A1/A2 doit être ≥ 90 %) |
| Dénomination | EN 50156 |
| Niveau d'intégrité de sécurité (SIL) | 2 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178/VDE 0160 |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée / isolation | Isolement sécurisé, isolation renforcée 6 kV entre les circuits de commande (A1/A2), (31/32), (13/14, 23/24) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 15g |
| Vibrations (service) | 10 Hz ... 150 Hz, 2g |
| Conformité | Conformité CE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2986575-PSR-SCP- 24DC/FSP2/2X1/1X2 | 135 Kbytes |
|
