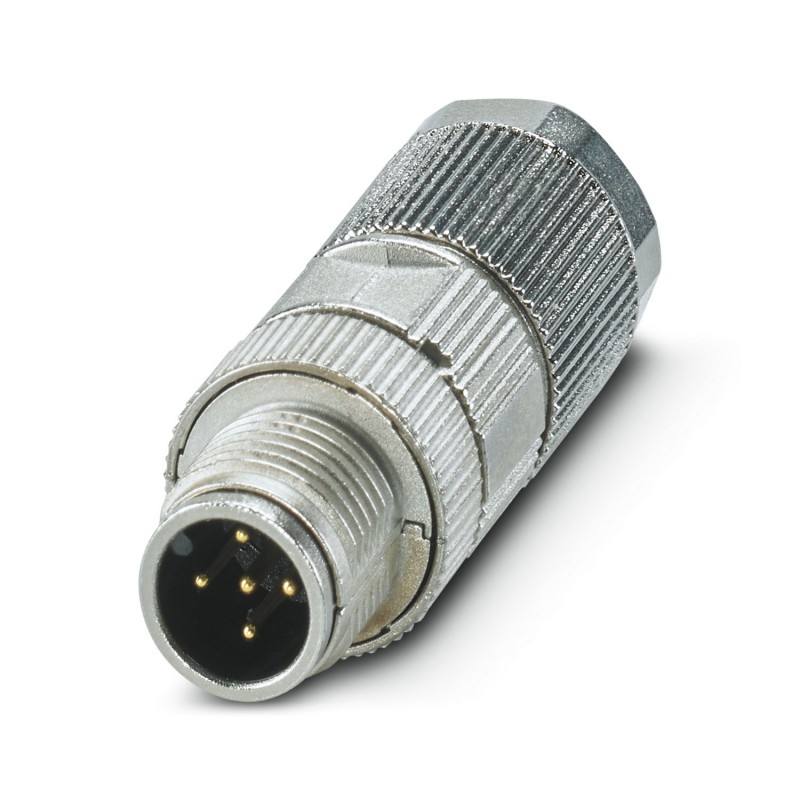

SACC-M12MS-5CT-CM SH 1422850 PHOENIX CONTACT Connecteur
SACC-M12MS-5CT-CM SH
1422850
PHOENIX_CONTACT
Connecteur
Connecteur, universel, 5 pôles, blindé, connecteur mâle droit M12, codage A, connexion sertie, matériau de moletage : Zinc moulé sous pression, étamé, diamètre extérieur du câble 4,5 mm ... 7,5 mm, pas de contacts sertis
Connecteur, universel, 5 positions, blindé, prise droite M12, code : A, connexion serti, matériau moleté : zinc moulé, étainé, diamètre du câble externe 4,5 mm ... 7,5 mm, sans contacts sertissés
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt deux mille huit cent cinquante |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| Page du catalogue | Page 19 C-2-2017) |
| GTIN | 4055626357775 |
| Poids par Pièce (hors emballage) | 22.220 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Ouverture de clé, écrou | 15 mm |
|---|---|
| Diamètre du logement | 16 mm |
| Longueur | 43 mm |
| Câble externe de diamètre | 4,5 mm 7,5 mm ... |
| Le décapage de la longueur de la gaine | 18 mm |
| Décapage de la longueur du fil | 4 mm +0,5 mm |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (prise électrique) |
|---|---|
| Degré de protection | IP65 |
Général
| Courant nominal à 40°C | 4 Un |
|---|---|
| Tension nominale | 60 V DC |
| 48 V AC | |
| Nombre de postes | Cinq |
| La résistance de l'isolation | ≥ 100 Ω |
| Codage | Un standard |
| Normes/règlements | M12 connecteur IEC 61076-2-101 |
| Les chocs, les vibrations EN 50155:2001 | |
| Type de Signal/catégorie | Universel |
| Affichage de l'état de | Pas de |
| Catégorie de surtension | III |
| Degré de pollution | Trois |
| Méthode de connexion | Connexion à sertir |
| Chef de la section transversale | 0,34 mm2 ... 1 mm2 (souple) |
| Chef de section AWG | 22 ... 18 (flexible) |
| Diamètre du câble incl. isolation | ≤ 2,55 mm (Contact 5 jusqu'à max. 2.0 mm) |
| Insertion/retrait des cycles | ≥ 100 |
| Couple | 0,4 Nm (M12 moletage) |
| 4 Nm (Pression écrou à manchon) |
Matériel
| L'indice d'inflammabilité selon UL 94 | V0 |
|---|---|
| Contact matériau de support | PA 6.6 |
| Matériau de la poignée au corps | Zinc moulé sous pression, nickelé |
| Matériel, moletage | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | FKM |
| Normes/règlements | PA 6.6: protection contre les Incendies dans les véhicules ferroviaires - exigence définit R22, R23, R24, et R26 acc. la norme DIN EN 45545-2 (niveau de Risque HL1 - certification hl3) |
Les normes et les Règlements
| Désignation Standard | Connecteur M12 |
|---|---|
| Normes/règlements | CEI 61076-2-101 |
| Désignation Standard | Les chocs, les vibrations |
| Normes/règlements | EN 50155:2001 |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante mille sept cent uneCl@ss 6.0Vingt sept million deux cent soixante dix neuf mille deux centeCl@ss 7.0Vingt sept million quatre cent quarante mille cents quatreeCl@ss 8.0Vingt sept million quatre cent quarante mille cents quatreeCl@ss 9.0Vingt sept million quatre cent quarante mille cents deux
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Diamètre du connecteur (EF007496) | 16 mm |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 5 |
| Pour diamètre externe de câble (EF009475) | 4.5 mm |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau du boîtier (EF001596) | Autre |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
