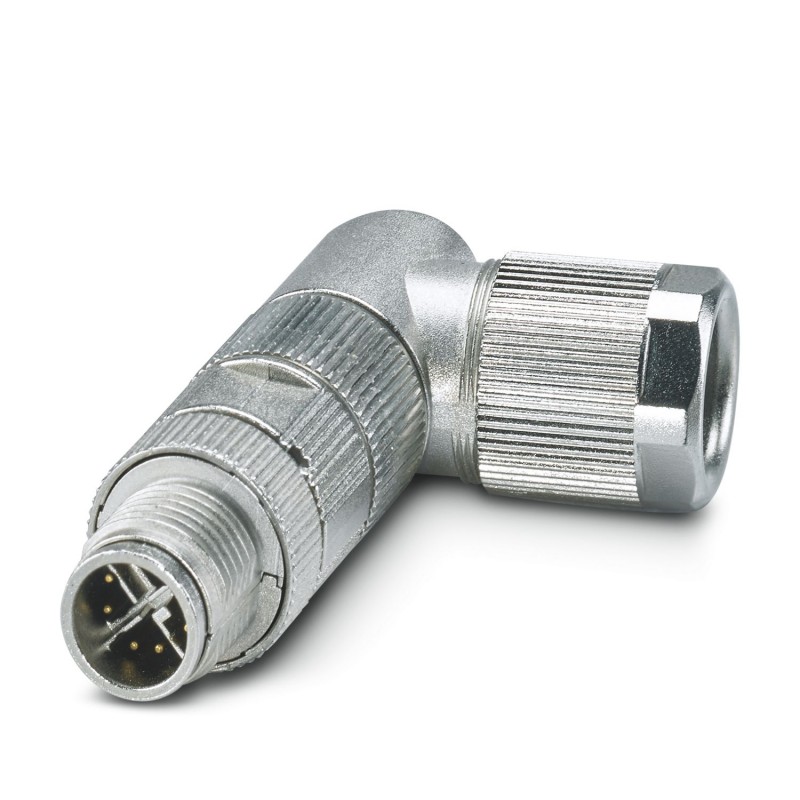

SACC-M12MRX-8CT-CL SH 1422845 PHOENIX CONTACT Connecteur
SACC-M12MRX-8CT-CL SH
1422845
PHOENIX_CONTACT
Connecteur
Connecteurs de données, Ethernet CAT6A (10 GBit/s), PROFINET CAT6A (10 GBit/s), 8 pôles, blindé, fiche coudée M12, codé X, connexion sertie, moletage : Zinc moulé sous pression, étamé, diamètre extérieur du câble 6,5 mm ... 10 mm, pas de contacts sertis
Connecteur de données, Ethernet CAT6A (10 Gbit/s), PROFINET CAT6A (10 Gbit/s), 8-pôles, blindé, connecteur mâle coudé M12, codage: X, Raccordement à sertir, matériau de la molette: Zinc moulé sous pression, étamé, diamètre extérieur du câble 6,5 mm ... 10 mm, sans contacts à sertir
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | Ce produit est conforme à la directive PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, chapitre 8.2 Connectors for Outside Environment (Balanced cabling) |
| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Instructions de montage | Il est possible de clipser et de déclipser les contacts sans outil |
| Le brochage peut être orienté vers la sortie du câble pour le pas de 30° |
| Type de produit | Connecteur circulaire (côté câble) |
| Application | Données |
| Type de capteur | Ethernet |
| Nombre de pôles | 8 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | X |
| Sortie du câble | coudé |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Dessin coté |  |
| Longueur | 52 mm |
| Ouverture écrou-chapeau | 15 mm |
| Ouverture contre-écrou | 14 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 6,5 mm ... 10 mm |
| Boîtier | |
| Diamètre de boîtier | 16 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de surface de prise | Zinc coulé sous pression, nickelé |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, étamé |
| Normes / Spécifications | PA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23, R24 et R26 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à sertir |
| Section raccordable | 0,14 mm² ... 0,34 mm² (souple) |
| Section raccordable AWG | 26 ... 22 (souple) |
| Longueur de gaine à dénuder de chaque fil | 4 mm +0,5 mm |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 1,5 Nm (Visser l'isolant mâle pour capot passe-câble jusqu'à la butée) | |
| 4 Nm (Ecrou de pression avec manchon d'accouplement) | |
| Brochage | |
| Contact Couleur (désignation des signaux) Contact (en option) | 1 = WHOG (D1+) |
| 2 = OG (D1-) | |
| 3 = WHGN (D2+) | |
| 4 = GN (D2-) | |
| 5 = WHBN (D4+) | |
| 6 = BN (D4-) | |
| 7 = WHBU (D3-) | |
| 8 = BU (D3+) | |
| Tension de tenue aux chocs assignée | 0,8 kV |
| Résistance d'isolement | ≥ 100 Ω |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 0,5 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | connecteur mâle |
| Sortie de câble tête | coudé |
| Type de filetage tête | M12 |
| Détrompage | X |
| Type de signal/catégorie | Ethernet CAT6A(CEI 11801), 10 Gbit/s |
| PROFINET CAT6A(CEI 11801), 10 Gbit/s | |
| Longueur à dénuder des fils uniques | 4 mm +0,5 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
| Température ambiante (montage) | -5 °C ... 50 °C |
| Essai | |
| Normes/prescriptions | PA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23, R24 et R26 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-109 |
| Désignation de la norme | Choc, vibration |
| Normes/prescriptions | EN 50155:2001 |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Diamètre du connecteur (EF007496) | 16 mm |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 8 |
| Pour diamètre externe de câble (EF009475) | 6.5 mm |
| Finition du boîtier (EF006980) | Coudé |
| Courant assigné In (EF008250) | 0.5 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau du boîtier (EF001596) | Autre |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
