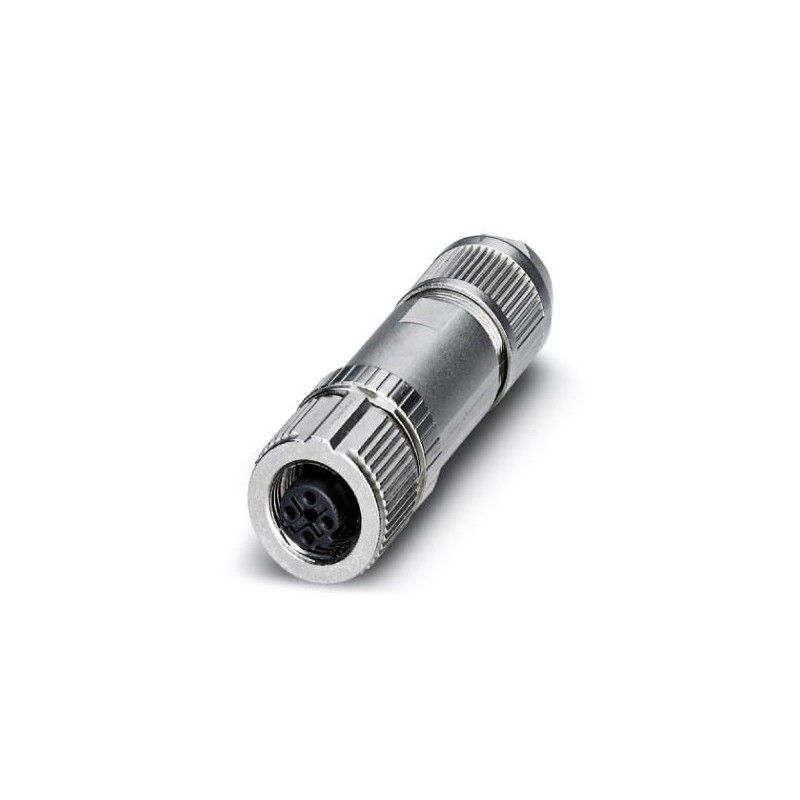

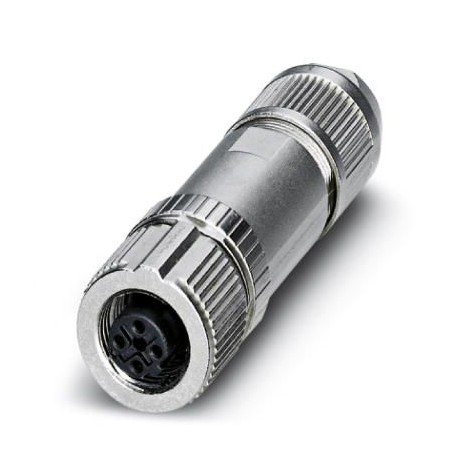

SACC-M12FSD-4PL SH PN 1424683 PHOENIX CONTACT Connecteur
SACC-M12FSD-4PL SH PN
1424683
PHOENIX_CONTACT
Connecteur
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt quatre mille six cent quatre vingt trois |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 345 (C-2-2017) |
| GTIN | 4055626376103 |
| Poids par Pièce (hors emballage) | 41.800 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Diamètre du logement | 19 mm |
|---|---|
| Longueur | 59 mm |
| Câble externe de diamètre | 4 mm 8 mm ... |
| Le décapage de la longueur de la gaine | 29 mm |
| Décapage de la longueur du fil | 8 mm |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (prise électrique) |
|---|---|
| Degré de protection | IP65 |
| IP67 |
Général
| Note | Ce produit correspond à la PROFINET de Câblage et d'Interconnexion de la Technologie de guide pour PROFINET règlement, la version 2.00, référence: 2.252, Chapitre 8.2 de Connecteurs pour l'Environnement Extérieur (Équilibré de câblage) |
|---|---|
| Courant nominal à 40°C | 4 Un |
| Tension nominale | 60 V DC |
| 48 V AC | |
| Nombre de postes | Quatre |
| La résistance de l'isolation | ≥ 100 MΩ |
| Codage | D - données |
| Normes/règlements | M12 connecteur IEC 61076-2-101 |
| Les chocs, les vibrations EN 50155:2001 | |
| Type de Signal/catégorie | PROFINET CAT5 (sur la base de la norme CEI 11801), 100 Mbit / s |
| Affichage de l'état de | Pas de |
| Catégorie de surtension | II |
| Degré de pollution | Trois |
| Méthode de connexion | Pousser-dans le cadre |
| Chef de la section transversale | 0,14 mm2 ... 0,75 mm2 (sans embout) |
| De 0,08 mm2 ... 0,5 mm2 (avec embout) | |
| 0,14 mm2 ... 0,75 mm2 (solide) | |
| Chef de section AWG | 26 ... 18 (sans embout) |
| 28 ... 20 (avec embout) | |
| Insertion/retrait des cycles | ≥ 100 (Quantité: 500 avec Phoenix Contact d'accouplement connecteur) |
| Couple | 0,4 Nm (M12 moletage) |
| 0,8 Nm (Connecteur avec manchon de couplage) | |
| 3 Nm (Pression écrou à manchon) | |
| Instructions de montage | Les fils peuvent être connectés à la fois avec des viroles et sans bagues |
Matériel
| L'indice d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de Contact | CuSn |
| La surface de Contact matériau | Ni/Au |
| Contact matériau de support | PA 6.6 |
| Matériau de la poignée au corps | Zinc moulé sous pression, nickelé |
| Matériel, moletage | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | NBR |
| Supplémentaire, les spécifications des matériaux | TPE-U (Serrage cage, poids: 1,1 g) |
| PA 6 (Actionnement du levier) | |
| Normes/règlements | PA 6.6: protection contre les Incendies dans les véhicules ferroviaires - exigence définit R22, R23, R24, R25 et R26 acc. la norme DIN EN 45545-2 (niveau de Risque HL1 - certification hl3) |
| PA 6: protection contre les Incendies dans les véhicules ferroviaires - exigence définit R22, R23 et R24 acc. la norme DIN EN 45545-2 (niveau de Risque HL1 - certification hl3) |
Les normes et les Règlements
| Désignation Standard | Connecteur M12 |
|---|---|
| Normes/règlements | CEI 61076-2-101 |
| Désignation Standard | Les chocs, les vibrations |
| Normes/règlements | EN 50155:2001 |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million cents quarante trois mille quatre cent vingt troiseCl@ss 6.0Vingt sept million deux cent soixante dix neuf mille deux centeCl@ss 7.0Vingt sept million quatre cent quarante mille cents quatreeCl@ss 8.0Vingt sept million quatre cent quarante mille cents quatreeCl@ss 9.0Vingt sept million quatre cent quarante mille cents deux
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
