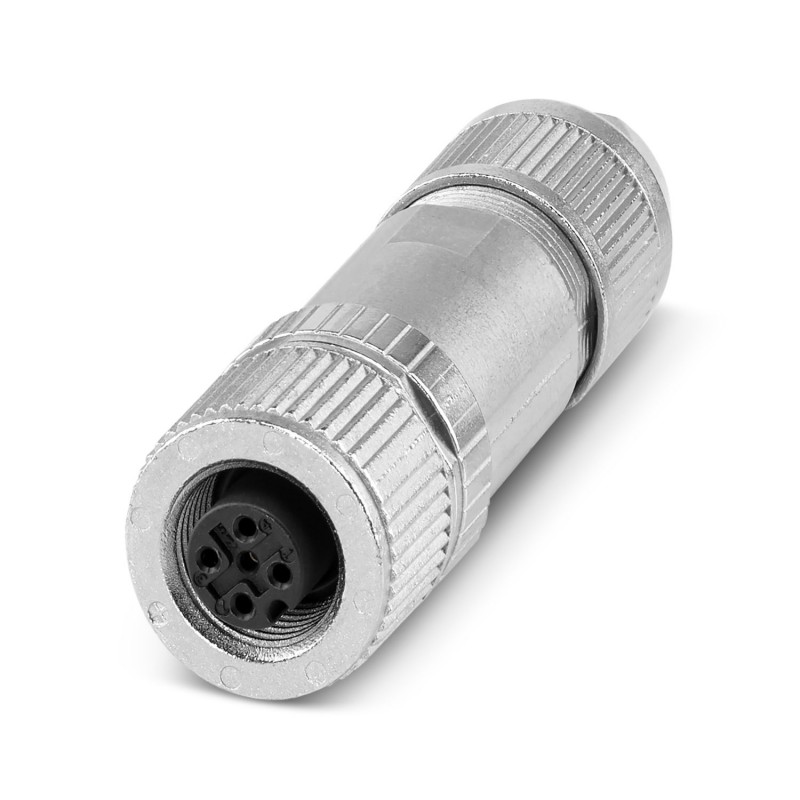

SACC-M12FS-5PL SH DN 1424672 PHOENIX CONTACT Système de Bus connecteur
SACC-M12FS-5PL SH DN
1424672
PHOENIX_CONTACT
Système de Bus connecteur
Connecteurs de données, CANopen®, DeviceNet™, 5 pôles, blindé, connexion droite M12 femelle, codage A, connexion à ressort Push lock, matériau de moletage : Zinc moulé sous pression, nickelé, diamètre extérieur du câble 4 mm ... 8 millimètre
Connecteur de données, CANopen®, DeviceNet™, 5-pôles, blindé, connecteur femelle droit M12, codage: A, Raccordement à ressort Push-Lock, matériau de la molette: Zinc moulé sous pression, nickelé, diamètre extérieur du câble 4 mm ... 8 mm
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Instructions de montage | Les fils peuvent aussi bien être connectés avec que sans embouts |
| Type de produit | Connecteur circulaire (côté câble) |
| Application | Données |
| Type de capteur | CANopen® |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Sortie du câble | droit |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Dessin coté |  |
| Longueur | 59 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 4 mm ... 8 mm |
| Boîtier | |
| Diamètre de boîtier | 19 mm |
| Matériau | TPE-U (Anneau de serrage, poids : 1,1 g) |
| PA 6 (Levier d'actionnement) | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau de surface de prise | Zinc coulé sous pression, nickelé |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Normes / Spécifications | PA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23, R24, R25 et R26 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| PA 6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort Push-Lock |
| Section raccordable | 0,14 mm² ... 0,75 mm² (sans embout) |
| 0,08 mm² ... 0,5 mm² (avec embout) | |
| 0,14 mm² ... 0,75 mm² (rigide) | |
| Section raccordable AWG | 26 ... 18 (sans embout) |
| 28 ... 20 (avec embout) | |
| Longueur de gaine à dénuder de chaque fil | 7 mm |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 0,8 Nm (Isolant mâle avec manchon d'accouplement) | |
| 3 Nm (Ecrou de pression avec manchon d'accouplement) | |
| Brochage | |
| Contact Couleur (désignation des signaux) Contact (en option) | 1 = GY (Blindage) |
| 2 = RD | |
| 3 = BK | |
| 4 = WH | |
| 5 = BU | |
| Tension de tenue aux chocs assignée | 1,5 kV |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A (2 A en cas d'utilisation de conducteurs de 0,14 mm²) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | connecteur femelle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Détrompage | A |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ | |
| Longueur à dénuder des fils uniques | 7 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
| Essai | |
| Normes/prescriptions | PA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23, R24, R25 et R26 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| PA 6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) | |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Désignation de la norme | Choc, vibration |
| Normes/prescriptions | EN 50155:2001 |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Diamètre du connecteur (EF007496) | 19 mm |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 5 |
| Pour diamètre externe de câble (EF009475) | 4 mm |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Finition du raccordement électrique (EF003961) | Autre |
| Matériau du revêtement de contact (EF004020) | Nickel |
| Matériau du boîtier (EF001596) | Autre |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
