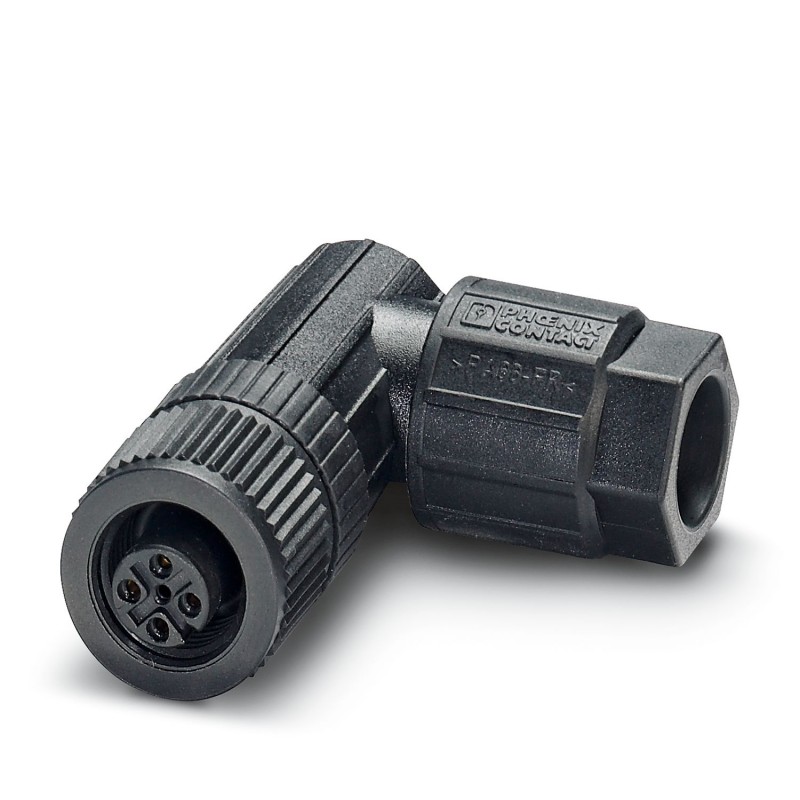

PHOENIX_CONTACT SACC-M12FR-4PL 1424694 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SACC-M12FR-4PL 1424694 PHOENIX CONTACT Connecteur

Référence: SACC-M12FR-4PL

Code: 1424694

Fabricant: PHOENIX_CONTACT

Description:

Connecteur
Connecteur, Universel, 4 pôles, non blindé, Connexion coudée femelle M12, codé A, Serrure à ressort par poussoir, moletage Matériau : Plastique, diamètre extérieur du câble 4 mm ... 8 millimètre
Connecteur, Universel, 4-pôles, non blindé, connecteur femelle coudé M12, codage: A, Raccordement à ressort Push-Lock, matériau de la molette: Plastique, diamètre extérieur du câble 4 mm ... 8 mm

Catégories:

  • Connecteurs > Connecteur rond
  • PHOENIX_CONTACT > Câbles, connecteurs et boîtes QUICKON

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 12,33 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Remarques
Instructions de montageIMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants.

Montage
Instructions de montageLes pôles sont orientables par pas de 45° en direction de la sortie du câble
Les fils peuvent aussi bien être connectés avec que sans embouts

Propriétés du produit
Type de produitConnecteur circulaire (côté câble)
Type de capteurUniversel
Nombre de pôles4
Nombre de sorties de câble1
Blindénon
DétrompageA
Sortie du câblecoudé
État de la gestion des données
Révision de l'article01
Propriétés d'isolation
Catégorie de surtensionII
Degré de pollution3

Dimensions
Dessin cotéglwpqqdtfh.jpg
Longueur49 mm
Dimensions extérieures
Diamètre extérieur4 mm ... 8 mm
Boîtier
Diamètre de boîtier19 mm

Indications sur les matériaux
Classe d'inflammabilité selon UL 94V0
Matériau du jointNBR
Matériau de surface de prisePA 6.6
Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsPA 6.6
Matériau du raccordement visséPlastique

Caractéristiques de raccordement
Raccordement du conducteur
Type de raccordementRaccordement à ressort Push-Lock
Section raccordable0,14 mm² ... 0,75 mm² (sans embout)
0,08 mm² ... 0,5 mm² (avec embout)
0,14 mm² ... 0,75 mm² (rigide)
Section raccordable AWG26 ... 18 (sans embout)
28 ... 20 (avec embout)
Longueur de gaine à dénuder de chaque fil7 mm
Couple de serrage0,4 Nm (Molette M12)
0,4 Nm (Isolant mâle avec manchon d'accouplement)
1,5 Nm (Ecrou de pression avec manchon d'accouplement)
Brochage
Contact Couleur (désignation des signaux) Contact (en option)1 = BN
2 = WH
3 = BU
4 = BK

Propriétés électriques
Tension de tenue aux chocs assignée2,5 kV
Résistance de contact≤ 5 mΩ
Résistance d'isolement≥ 100 MΩ
Tension nominale UN250 V AC
250 V DC
Intensité nominale IN4 A (2 A en cas d'utilisation de conducteurs de 0,14 mm²)

Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 100

Connecteur
Raccordement 1
Type têteconnecteur femelle
Sortie de câble têtecoudé
Type de filetage têteM12
DétrompageA

Câble/conducteur
Type de signal/catégorieUniversel
Longueur à dénuder des fils uniques7 mm

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP65
IP67
Température ambiante (fonctionnement)-40 °C ... 85 °C (connecteur mâle / femelle)

Normes et spécifications
M12
Désignation de la normeConnecteur M12
Normes/prescriptionsCEI 61076-2-101

ETIM for 1424694 Connecteurs (EC002635)

Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre de contacts de données (EF012232)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique4
Nom de la caractéristiquePour diamètre externe de câble (EF009475)
Valeur de la caractéristique4 mm
Nom de la caractéristiqueFinition du boîtier (EF006980)
Valeur de la caractéristiqueCoudé
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique250 V
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNickel
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau de la bague filetée (EF012304)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueType de verrouillage (EF000208)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique100
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
