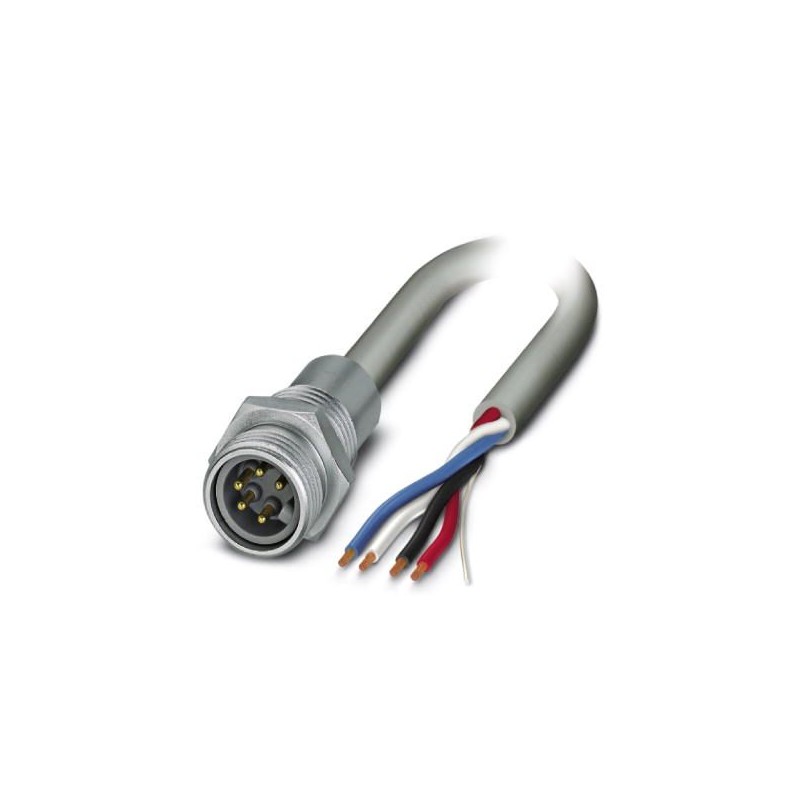

PHOENIX_CONTACT SACC-E-MINM-5CON-NPT12-U30/1,0 1417776 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

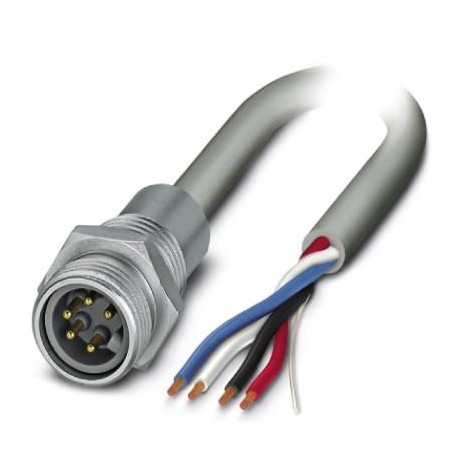

SACC-E-MINM-5CON-NPT12-U30/1,0 1417776 PHOENIX CONTACT Flush-type de connecteur

Référence: SACC-E-MINM-5CON-NPT12-U30/1,0

Code: 1417776

Fabricant: PHOENIX_CONTACT

Description:

Flush-type de connecteur

Catégories:

  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Clé De Données Commerciales

OrderkeyMillion quatre cent dix sept mille sept cent soixante seize
Unité d'emballage1 pc
Quantité d'ordre Minimum10 pc
NoteFabriqués à la Commande (non-remboursable)
GTIN4055626337371
Poids par Pièce (hors emballage)22.220 g
Pays d'origineMX (Mexique)

Dimensions

Longueur de câble1 m

Conditions ambiantes

Température ambiante (fonctionnement)-20 °C ... 80 °C (Plug)
Degré de protectionIP68

Général

Courant nominal à 40°C4 Un
Tension nominale600 V AC
600 V DC
Nombre de postesCinq
La résistance de l'isolation≥ 100 MΩ
Normes/règlements7/8 pouces connecteur UL 2238 Adapté pour une utilisation en Classe I, Division 2, Groupes A, B, C, D endroits dangereux selon la norme ISA 12.12.01-2015, la section 8.2 et 8.8.3
Affichage de l'état dePas de
Catégorie de surtensionUL 2238 de l'Article 38
Degré de pollutionTrois
Méthode de connexionLes fils individuels
Insertion/retrait des cycles> 500
Couple10 lbf-dans.
1.12 Nm
Type de montageAvant le montage, avec 1/2 po-14 NPT filetage de fixation

Matériel

L'indice d'inflammabilité selon UL 94V-0
Matériau de ContactAlliage de cuivre
La surface de Contact matériauAu
Contact matériau de supportPVC
Matériel, moletageEn aluminium anodisé

Câble

Type de câbleLe Bus can/DeviceNet
Câble abréviationU30
Structure du câble2xAWG24+2xAWG22+1xAWG22
Chef de la section transversale0,25 mm2 (2 x AWG 24 câble de données)
0,34 mm2 (2 x AWG 22 alimentation)
0,34 mm2 (1 x AWG 22 drain wire)
AWG ligne de signalVingt quatre
AWG alimentationVingt deux
Chef d'orchestre de la structure de la ligne de signal19 x AWG 36
Chef d'orchestre de la structure, de la tension d'alimentation19 x AWG 34
Le diamètre du coeur, y compris l'isolation6.6 mm
Couleurs de filsRouge-noir, bleu-blanc
Paires torsadées2 cœurs à la paire
Type de paire de blindagePlastique revêtu de papier d'aluminium, aluminium côté extérieur
Ensemble twist2 paires et un conducteur de drainage à la base
Optique bouclier couvrant65 %
La gaine externe, couleurgris
Gaine extérieure, matériauPVC
Le matériel, l'intérieur de la gainePVC
Matériel isolation du conducteurPVC (Alimentation)
Mousse PE (Données)
Normes/spécifications7/8 pouces connecteur UL 2238 Adapté pour une utilisation en Classe I, Division 2, Groupes A, B, C, D endroits dangereux selon la norme ISA 12.12.01-2015, la section 8.2 et 8.8.3

Les normes et les Règlements

Désignation Standard7/8 pouces connecteur
Normes/règlementsUL 2238
L'indice d'inflammabilité selon UL 94V-0

L'Environnement De La Conformité Des Produits

La Chine RoHSRespectueux De L'Environnement L'Utilisation De La Période = 50
Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant”

Les Classifications

FICHE TECHNIQUE - PDF
