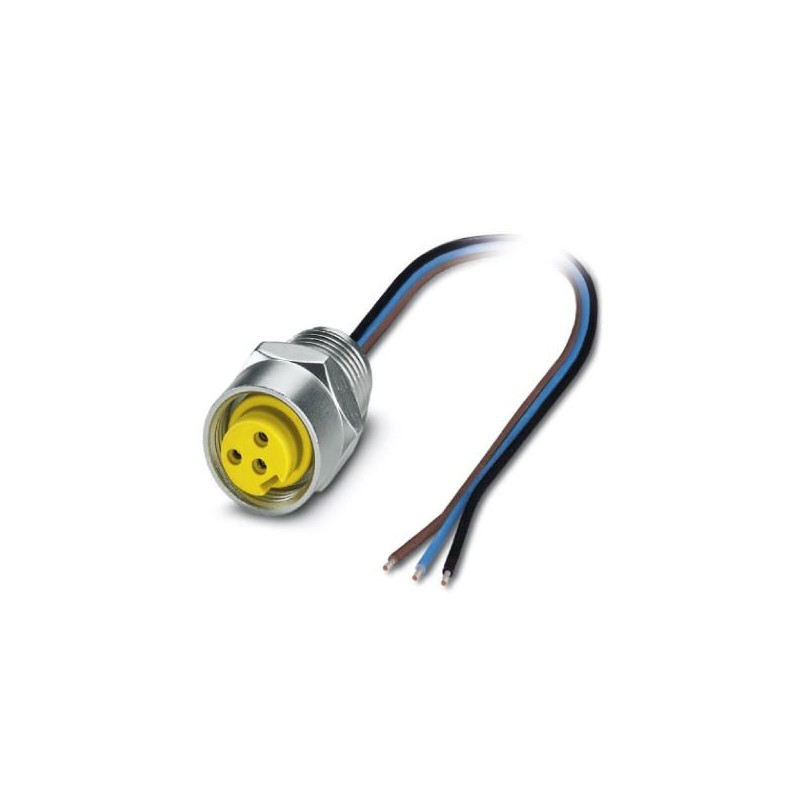

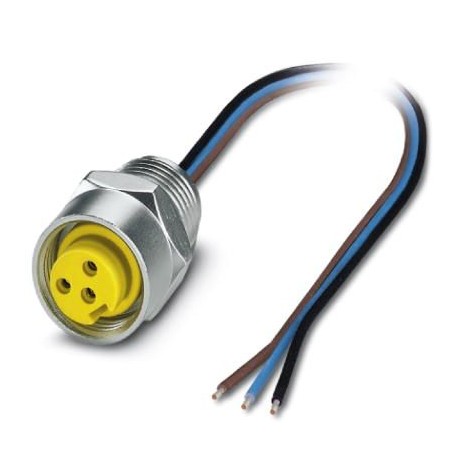

SACC-E-MINF-3CON-NPT12-547/1,0 1420948 PHOENIX CONTACT Flush-type de connecteur
SACC-E-MINF-3CON-NPT12-547/1,0
1420948
PHOENIX_CONTACT
10
Article à la demande, sans remboursement.
Flush-type de connecteur
Connecteur de montage enfichable, 3 pôles, raccordement femelle, droit, 7/8 »-16UNF, à l’extrémité de câble libre, montage mural avant, avec filetage d’installation 1/2 »-14 NPT, fils monobrins, longueur du câble : 1 m, 0.75 mm², conducteur en PVC
Connecteurs > Embout pour connecteur circulaire (avec câble)
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt mille neuf cent quarante huit |
|---|---|
| Unité d'emballage | 1 pc |
| Quantité d'ordre Minimum | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626403557 |
| Poids par Pièce (hors emballage) | 74.100 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | MX (Mexique) |
Général
| Courant nominal à 40°C | 13 Un |
|---|---|
| Tension nominale | 600 V AC |
| 600 V DC | |
| Nombre de postes | Trois |
| La résistance de l'isolation | ≥ 100 MΩ |
| Normes/règlements | 7/8 pouces connecteur UL 2238 Adapté pour une utilisation en Classe I, Division 2, Groupes A, B, C, D endroits dangereux selon la norme ISA 12.12.01-2015, la section 8.2 et 8.8.3 |
| Affichage de l'état de | Pas de |
| Catégorie de surtension | |
| Degré de pollution | Trois |
| Méthode de connexion | Les fils individuels |
| Insertion/retrait des cycles | > 500 |
| Couple | 10 lbf-dans. |
| 1.12 Nm | |
| Type de montage | Avant le montage, avec 1/2 po-14 NPT filetage de fixation |
Matériel
| L'indice d'inflammabilité selon UL 94 | V-0 |
|---|---|
| Matériau de Contact | Alliage de cuivre |
| La surface de Contact matériau | Au |
| Contact matériau de support | PVC |
| Matériel, moletage | En aluminium anodisé |
Câble
| Type de câble | PVC de fil de litz |
|---|---|
| Chef de la section transversale | 0,75 mm2 |
| AWG ligne de signal | Dix huit |
| Chef d'orchestre de la structure de la ligne de signal | 16 x AWG 30 |
| Le diamètre du coeur, y compris l'isolation | 1.78 mm |
| Épaisseur de l'isolant | Isolation principale |
| Couleurs de fils | Noir 1, brun, 2, 3 bleu |
| Matériel isolation du conducteur | PVC |
| Normes/spécifications | 7/8 pouces connecteur UL 2238 Adapté pour une utilisation en Classe I, Division 2, Groupes A, B, C, D endroits dangereux selon la norme ISA 12.12.01-2015, la section 8.2 et 8.8.3 |
Les normes et les Règlements
| Désignation Standard | 7/8 pouces connecteur |
|---|---|
| Normes/règlements | UL 2238 |
| L'indice d'inflammabilité selon UL 94 | V-0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante mille huit cent quinzeeCl@ss 4.1Vingt sept million cents quarante mille huit cent quinzeeCl@ss 5.0Vingt sept million cents quarante trois mille quatre cent vingt troiseCl@ss 5.1Vingt sept million cents quarante trois mille quatre cent vingt troiseCl@ss 6.0Vingt sept million cents quarante trois mille quatre cent vingt troiseCl@ss 7.0Vingt sept million quatre cent quarante neuf mille uneCl@ss 9.0Vingt sept million quatre cent quarante mille cents trois
UNSPSC 6.01Trente et une million deux cent cinquante et une mille cinq cent unUNSPSC 7.0901Trente et une million deux cent cinquante et une mille cinq cent unUNSPSC 11Trente et une million deux cent cinquante et une mille cinq cent unUNSPSC 12.01Trente et une million deux cent cinquante et une mille cinq cent unUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent treize
| Caractéristique | Valeur |
|---|---|
| Type de contact à fiche, extérieur (EF005528) | Femelle (jack) |
| Type de montage (EF000003) | Autre |
| Filetage femelle (EF012303) | 7/8 pouce |
| Avec raccordement de blindage (EF002535) | Non |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts de commande (EF012217) | 3 |
| Avec raccordement PE (EF005600) | Non |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Classe de protection (IP), monté (EF007466) | IP68 |
| Température ambiante (EF002386) | 80 °C |
| Température de fonctionnement (EF002393) | -20 °C |
| Courant assigné In (EF008250) | 13 A |
| Avec filetage (EF003723) | Oui |
