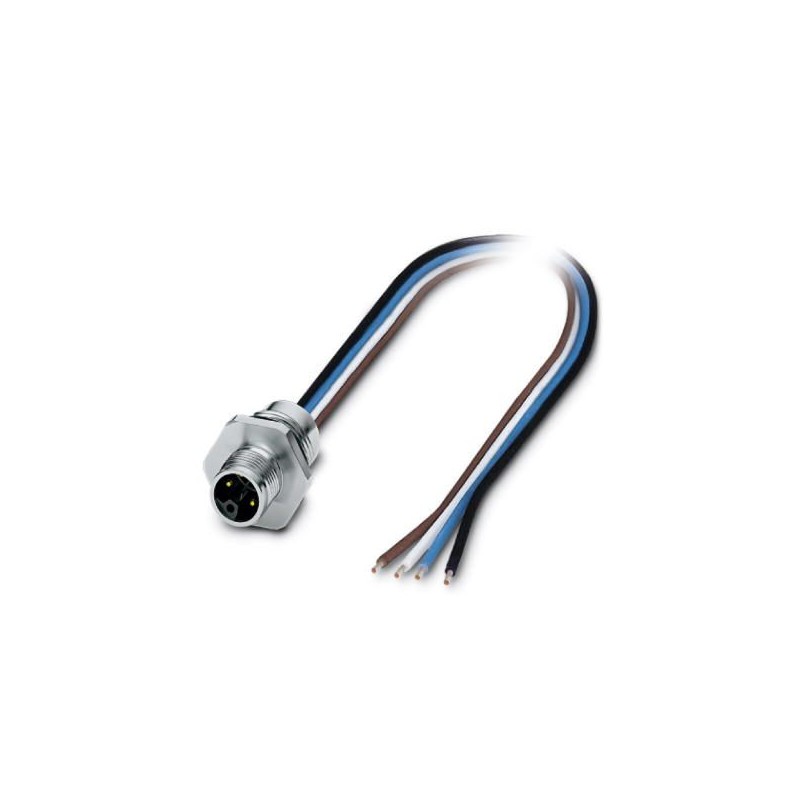

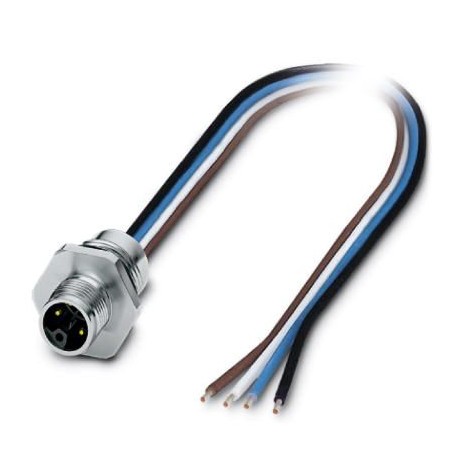

SACC-E-M12MSL4CONM16XL/0,2-1,5 1425631 PHOENIX CONTACT Flush-type de connecteur
SACC-E-M12MSL4CONM16XL/0,2-1,5
1425631
PHOENIX_CONTACT
Flush-type de connecteur
Conect. bouchon. pour être à égalité. paroi avant, Alimentation, 4 pôles, Mâle, droit, M12-Standard, codage : L, extrémité de câble libre, Montage frontal, Bride carrée, Fils monobrins, longueur du câble : 0,2 m, 1,31 mm², Fil torsadé de commutation UL/cUL, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239545
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt cinq mille six cent trente et un |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626425801 |
| Poids par Pièce (hors emballage) | 22.220 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (prise électrique) |
|---|---|
| Degré de protection | IP67 |
Général
| Note | Les caractéristiques électriques et mécaniques spécifiées supposer que la paire de connecteurs est correctement verrouillé et monté. Si le connecteur est déverrouillé et si il y a un danger de contamination, le connecteur doit être scellé à l'aide d'un capuchon de protection > IP54. Influences découlant de litz de fils, de câbles ou de l'assemblée de carte PCB doivent également être pris en considération. |
|---|---|
| Courant nominal à 40°C | 12 Un |
| Tension nominale | 63 V |
| Nominale tension de choc | 1.5 kV |
| Nombre de postes | Quatre |
| Codage | L - Puissance |
| Normes/règlements | M12 connecteur IEC 61076-2-111 En ligne avec |
| Type de Signal/catégorie | Puissance |
| Affichage de l'état de | Pas de |
| Catégorie de surtension | III |
| Degré de pollution | Trois |
| Tension d'essai | 1.5 kV |
| Méthode de connexion | Les fils individuels |
| Insertion/retrait des cycles | > 100 |
| Type de montage | Avant de montage M16 x 1,5 Avec le plat de l'écrou |
| Instructions de montage | Resserrement de la limitation |
Matériel
| L'indice d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de Contact | CuZn |
| La surface de Contact matériau | Au |
| Contact matériau de support | PA |
| Matériel, moletage | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | FKM |
| Supplémentaire, les spécifications des matériaux | PU 2K (matériau de Coulis) |
Câble
| Type de câble | UL/cUL brin de fil de branchement |
|---|---|
| Chef de la section transversale | De 1,31 mm2 |
| AWG ligne de signal | Seize |
| Le diamètre du coeur, y compris l'isolation | 2 mm |
| Couleurs de fils | Brown 1, blanc 2, bleu, 3, 4 noir |
| Matériel isolation du conducteur | |
| Chef d'orchestre matériel | Nu Cu fils de litz |
| Normes/spécifications | M12 connecteur IEC 61076-2-111 En ligne avec |
| Tension d'essai Core/Core | 3 kV |
| Résistance à la flamme | dans acc. UL 1581 VW1 |
| Sans halogène | oui |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
| -20 °C ... 105 °C (câble, installation flexible) |
Les normes et les Règlements
| Désignation Standard | Connecteur M12 |
|---|---|
| Normes/règlements | IEC 61076-2-111 |
| Résistance à la flamme | dans acc. UL 1581 VW1 |
| Sans halogène | oui |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million cents quarante trois mille quatre cent vingt troiseCl@ss 6.0Vingt sept million cents quarante trois mille quatre cent vingt troiseCl@ss 8.0Vingt sept million quatre cent quarante mille cents deuxeCl@ss 9.0Vingt sept million quatre cent quarante mille cents deux
| Caractéristique | Valeur |
|---|---|
| Longueur de câble (EF000536) | 0.2 mm |
| Type de contact à fiche, extérieur (EF005528) | Sans |
| Type de montage (EF000003) | Montage frontal |
| Matériau du boîtier (EF001596) | Autre |
| Isolation des fils (EF000061) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Avec raccordement de blindage (EF002535) | Non |
| Filetage femelle (EF012303) | M12 |
| Section de conducteur (EF000018) | 1.31 mm² |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | Autre |
