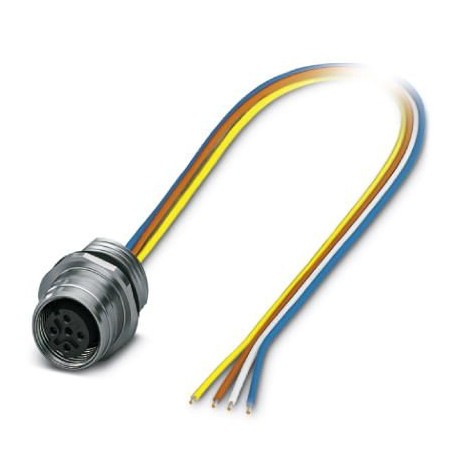

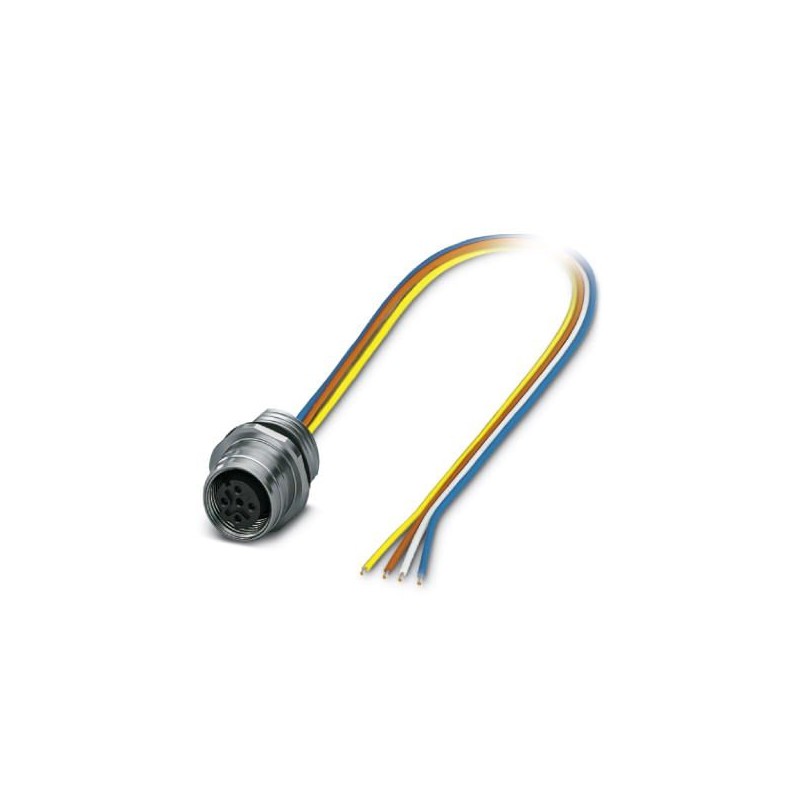

SACC-E-FSD-4CON-M16/0,5 PP 1027686 PHOENIX CONTACT Flush-type de connecteur
SACC-E-FSD-4CON-M16/0,5 PP
1027686
PHOENIX_CONTACT
Flush-type de connecteur
Conect. bouchon. pour être à égalité. paroi avant, PROFINET CAT5 (IEC11801:2002), 4 pôles, Montage encastrable femelle, droit, M12-Push-Pull, D, à l’extrémité libre du câble, Montage mural avant, M16 x 1,5, Fils monobrins, longueur du câble : 0,5 m, 0,34 mm², Fil tressé TPE
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million vingt sept mille six cent quatre vingt six |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626533971 |
| Poids par Pièce (hors emballage) | 23.500 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (prise électrique) |
|---|---|
| Degré de protection | IP67 |
Général
| Note | Les caractéristiques électriques et mécaniques spécifiées supposer que la paire de connecteurs est correctement verrouillé et monté. Si le connecteur est déverrouillé et si il y a un danger de contamination, le connecteur doit être scellé à l'aide d'un capuchon de protection > IP54. Influences découlant de litz de fils, de câbles ou de l'assemblée de carte PCB doivent également être pris en considération. |
|---|---|
| Courant nominal à 40°C | 4 Un |
| Tension nominale | 250 V |
| Nominale tension de choc | 1.5 kV |
| Nombre de postes | Quatre |
| La résistance de l'isolation | ≥ 100 MΩ |
| Codage | D-codé |
| Normes/règlements | Connecteur M12 |
| Type de Signal/catégorie | Universel |
| Affichage de l'état de | Pas de |
| Catégorie de surtension | II |
| Degré de pollution | Trois |
| Méthode de connexion | Les fils individuels |
| Insertion/retrait des cycles | > 100 |
| Couple | 3 Nm ... 4 Nm (Installation) |
| Type de montage | Avant de montage M16 x 1,5 |
Matériel
| L'indice d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de Contact | CuZn |
| La surface de Contact matériau | Ni/Au |
| Contact matériau de support | PA 6.6 |
| Matériau de la poignée au corps | En laiton nickelé |
| Matériel, moletage | En laiton nickelé |
| Matériel | Laiton, nickelé |
| Matériau d'étanchéité | NBR/FKM |
| Supplémentaire, les spécifications des matériaux | PU 2K (matériau de Coulis) |
Câble
| Type de câble | TPE de fil de litz |
|---|---|
| Chef de la section transversale | 0,34 mm2 |
| AWG ligne de signal | Vingt deux |
| Chef d'orchestre de la structure de la ligne de signal | 7 x 0.25 mm |
| Le diamètre du coeur, y compris l'isolation | 1.2 mm ±0,07 mm |
| Épaisseur de l'isolant | 0,21 mm (isolation principale) |
| Couleurs de fils | Jaune, orange, blanc, bleu |
| Matériel isolation du conducteur | TPE |
| Chef d'orchestre matériel | Plaqué d'étain Cu fils de litz |
| Normes/spécifications | Connecteur M12 |
| La résistance de l'isolation | ≥ 20 MΩ*km |
| Résistance d'un conducteur | ≤ 57.6 mΩ/m |
| Tension nominale d'alimentation, câble | 300 V |
| Test de la tension du câble, | 2000 V AC |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (câble, pose fixe) |
| -25 °C ... 85 °C (câble, installation flexible) |
Les normes et les Règlements
| Désignation Standard | Connecteur M12 |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 8.0Vingt sept million quatre cent quarante mille cents troiseCl@ss 9.0Vingt sept million quatre cent quarante mille cents trois
| Caractéristique | Valeur |
|---|---|
| Longueur de câble (EF000536) | 0.5 mm |
| Type de contact à fiche, extérieur (EF005528) | Sans |
| Type de montage (EF000003) | Montage frontal |
| Matériau du boîtier (EF001596) | Autre |
| Isolation des fils (EF000061) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Tension assignée (EF000228) | 250 V |
| Avec raccordement de blindage (EF002535) | Non |
| Filetage femelle (EF012303) | M12 |
| Section de conducteur (EF000018) | 0.34 mm² |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | Autre |
