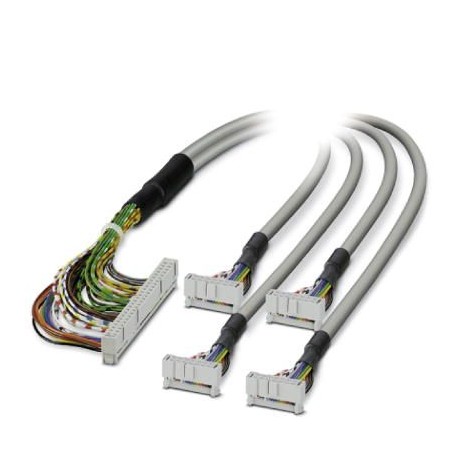

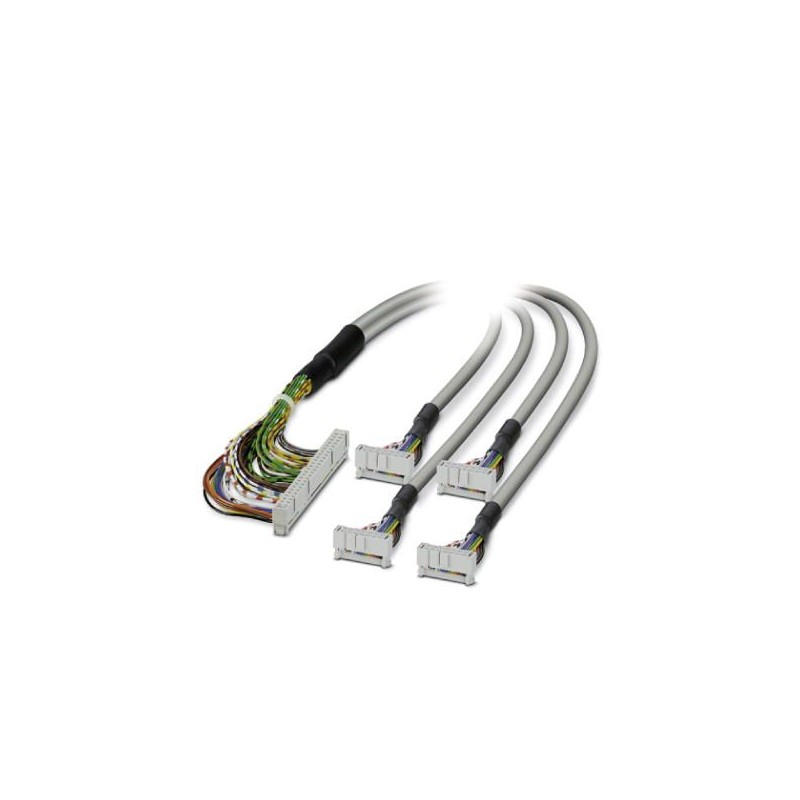

FLK 50/4X14/EZ-DR/ 200/KONFEK 2296715 PHOENIX CONTACT Câble
FLK 50/4X14/EZ-DR/ 200/KONFEK
2296715
PHOENIX_CONTACT
Câble
Câble rond prêt à l’emploi ; Raccordement 1 : Raccord femelle IDC/FLK (1x 50 pôles) ; raccordement 2 : raccordement IDC/FLK femelle (4x 14 pôles) ; Longueur du câble : 2 m
Commande industrielle API > Câble de liaison
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2296715 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 551 (C-5-2017) |
| GTIN | 4017918593735 |
| Poids par pièce (hors emballage) | 0,458 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Intensité max. admissible par circuit | 1 A |
| Résistance max. du conducteur | 0,16 Ω/m |
| Longueur du câble | 2 m |
| Fil, section | 0,14 mm² |
| Fil, section [AWG] | 26 |
| Structure du conducteur : Nombre de brins : | 7 |
| Fil, matériau | Cu étamé |
| Diamètre extérieur | 6,3 mm |
| Câble, confection | Technique du BJ autodénudant, CEI 60352-4/DIN EN 60352-4 |
| Blindage | non |
Environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Résistance à la propagation des flammes | CEI 60332-1 |
| DIN VDE 0482 partie 332-1 |
Connecteur 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 4 |
| Nombre de pôles | 14 |
| Pas | 2,54 mm |
Connecteur 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Pas | 2,54 mm |
Commande prise en charge
| Commande | SIEMENS S7-400 |
|---|---|
| - carte d'E/S adaptée | 6ES7 421-1BL01-0AA0 |
| 6ES7 422-1BL00-0AA0 | |
| 6ES7 422-7BL00-0AB0 | |
| Commande | ALLEN-BRADLEY ControlLogix |
| - carte d'E/S adaptée | 1756-IB32 |
| 1756-OB32 | |
| Commande | ALLEN-BRADLEY PLC 5 |
| - carte d'E/S adaptée | 1771 IBN |
| 1771 OBN | |
| Commande | HONEYWELL Experion PKS C200 |
| - carte d'E/S adaptée | TC-IDD 321 |
| TC-ODD 321 | |
| Commande | Schneider Electric Modicon TSX QUANTUM |
| - carte d'E/S adaptée | DDI 353 |
| DDI 853 | |
| DAI 353 | |
| DAI 453 | |
| DDO 353 | |
| Commande | SIEMENS S7-300 / ET 200 M |
| - carte d'E/S adaptée | CPU 313C-2DP |
| CPU 314C-2PtP | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| CPU 314C-2DP | |
| CPU 313C | |
| CPU 313C-2PtP |
Code couleur
| Connecteur 1 = connecteur 2 (en option) = couleur de fil | IDC/FLK50 (1) = IDC/FLK14-1 (9) = gris |
|---|---|
| IDC/FLK50 (2) = IDC/FLK14-1 (11) = blanc-noir | |
| IDC/FLK50 (3) = IDC/FLK14-1 (1) = noir | |
| IDC/FLK50 (4) = IDC/FLK14-1 (2) = marron | |
| IDC/FLK50 (5) = IDC/FLK14-1 (3) = rouge | |
| IDC/FLK50 (6) = IDC/FLK14-1 (4) = orange | |
| IDC/FLK50 (7) = IDC/FLK14-1 (5) = jaune | |
| IDC/FLK50 (8) = IDC/FLK14-1 (6) = vert | |
| IDC/FLK50 (9) = IDC/FLK14-1 (7) = bleu | |
| IDC/FLK50 (10) = IDC/FLK14-1 (8) = violet | |
| IDC/FLK50 (11) = IDC/FLK14-1 (10) = blanc | |
| IDC/FLK50 (12) = IDC/FLK14-1 (12) = blanc-marron | |
| IDC/FLK50 (13) = IDC/FLK14-2 (9) = gris | |
| IDC/FLK50 (14) = IDC/FLK14-2 (11) = blanc-noir | |
| IDC/FLK50 (15) = IDC/FLK14-2 (1) = noir | |
| IDC/FLK50 (16) = IDC/FLK14-2 (2) = marron | |
| IDC/FLK50 (17) = IDC/FLK14-2 (3) = rouge | |
| IDC/FLK50 (18) = IDC/FLK14-2 (4) = orange | |
| IDC/FLK50 (19) = IDC/FLK14-2 (5) = jaune | |
| IDC/FLK50 (20) = IDC/FLK14-2 (6) = vert | |
| IDC/FLK50 (21) = IDC/FLK14-2 (7) = bleu | |
| IDC/FLK50 (22) = IDC/FLK14-2 (8) = violet | |
| IDC/FLK50 (23) = IDC/FLK14-2 (10) = blanc | |
| IDC/FLK50 (24) = IDC/FLK14-2 (12) = blanc-marron | |
| IDC/FLK50 (25) = IDC/FLK14-3 (9) = gris | |
| IDC/FLK50 (26) = IDC/FLK14-3 (11) = blanc-noir | |
| IDC/FLK50 (27) = IDC/FLK14-3 (1) = noir | |
| IDC/FLK50 (28) = IDC/FLK14-3 (2) = marron | |
| IDC/FLK50 (29) = IDC/FLK14-3 (3) = rouge | |
| IDC/FLK50 (30) = IDC/FLK14-3 (4) = orange | |
| IDC/FLK50 (31) = IDC/FLK14-3 (5) = jaune | |
| IDC/FLK50 (32) = IDC/FLK14-3 (6) = vert | |
| IDC/FLK50 (33) = IDC/FLK14-3 (7) = bleu | |
| IDC/FLK50 (34) = IDC/FLK14-3 (8) = violet | |
| IDC/FLK50 (35) = IDC/FLK14-3 (10) = blanc | |
| IDC/FLK50 (36) = IDC/FLK14-3 (12) = blanc-marron | |
| IDC/FLK50 (37) = IDC/FLK14-4 (9) = gris | |
| IDC/FLK50 (38) = IDC/FLK14-4 (11) = blanc-noir | |
| IDC/FLK50 (39) = IDC/FLK14-4 (1) = noir | |
| IDC/FLK50 (40) = IDC/FLK14-4 (2) = marron | |
| IDC/FLK50 (41) = IDC/FLK14-4 (3) = rouge | |
| IDC/FLK50 (42) = IDC/FLK14-4 (4) = orange | |
| IDC/FLK50 (43) = IDC/FLK14-4 (5) = jaune | |
| IDC/FLK50 (44) = IDC/FLK14-4 (6) = vert | |
| IDC/FLK50 (45) = IDC/FLK14-4 (7) = bleu | |
| IDC/FLK50 (46) = IDC/FLK14-4 (8) = violet | |
| IDC/FLK50 (47) = IDC/FLK14-4 (10) = blanc | |
| IDC/FLK50 (48) = IDC/FLK14-4 (12) = blanc-marron |
Normes et spécifications
| Résistance à la propagation des flammes | CEI 60332-1 |
|---|---|
| DIN VDE 0482 partie 332-1 | |
| Connexion selon la norme | CUL |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Fonction (EF000030) | SPS-autres appareils |
| Longueur (EF001438) | 2 m |
| Adapté à une carte d'entrée PLC (EF008271) | Oui |
| Adapté à une carte de sortie PLC (EF008272) | Oui |
| Adapté aux signaux numériques (EF008273) | Oui |
| Adapté aux signaux analogiques (EF008274) | Oui |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Nombre de pôles (EF001391) | 50 |
