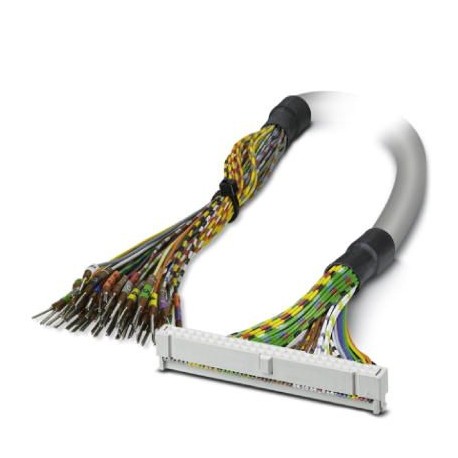

CABLE-FLK50/OE/0,14/ 250 2305389 PHOENIX CONTACT Câble
CABLE-FLK50/OE/0,14/ 250
2305389
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble

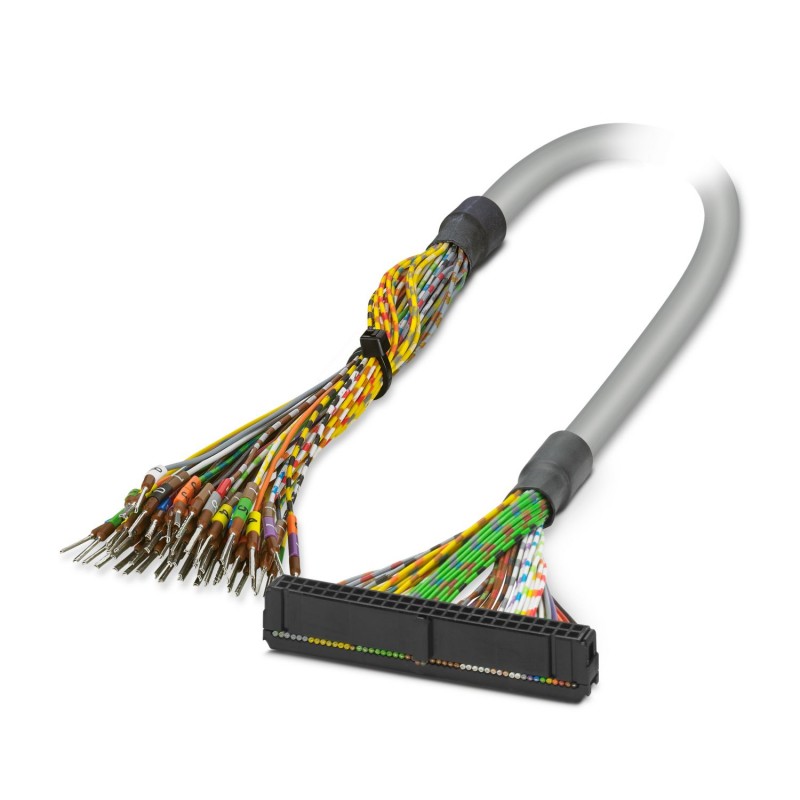

Câble rond prêt à l’emploi ; connexion 1 : Conducteurs simples (50 pôles) (les conducteurs sont étiquetés et équipés d’embouts) ; Raccordement 2 : Raccord femelle IDC/FLK (1x 50 pôles) ; Longueur du câble : 2,5 m
Câble rond pré-équipé; raccordement 1 : Fils individuels (50-pôles) (Les fils sont repérés et équipés d'embouts); raccordement 2 : IDC/FLK connecteur femelle (1x 50-pôles); longueur de câble: 2,5 m
Commande industrielle API > Câble de liaison
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble préconfectionné |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Conditions ambiantes | |
| Indice de protection | IP00 |
| Indice de protection (Emplacement de montage) | ≥ IP54 (Emplacement de montage) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Pose fixe) |
| -10 °C ... 70 °C (Pose souple) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Tension de service (AC) | ≤ 30 V AC |
| Tension de service (DC) | ≤ 60 V DC |
| Durée d'enclenchement | 100 % ED |
| Courant (par chemin, 50 °C) | ≤ 1 A (à l'état déroulé, voir déclassement) |
| Courant (par chemin, 70 °C) | ≤ 0,6 A (à l'état déroulé, voir déclassement) |
| Longueur du câble | 2,5 m |
| 50X0.14 [PVC] | |
| Style UL AWM | 2464/1061 |
| Nombre de pôles | 50 |
| Blindé | non |
| Type | 50X0.14 [PVC] |
| Type de conducteur | Câble rond pré-équipé |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 50x 0,14 mm² |
| Diamètre de fil avec isolant | 1 mm ±0,03 mm |
| Diamètre extérieur du câble | 10,30 mm ±0,4 mm |
| Gaine extérieure, matériau | PVC semi-rigide |
| Gaine extérieure, coloris | gris |
| Matériau conducteur | Cordon Cu étamé |
| Résistance de la ligne | ≤ 145 Ω/km (20 °C) |
| Résistance d'isolement | ≥ 20 MΩ*km (20 °C) |
| Rayon de courbure minimal, pose fixe | 86 mm |
| Rayon de courbure minimal, pose souple | 161 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000 (Avec rayon ≥ 15 x diamètre extérieur) |
| Absence d'halogène | non |
| Résistance à la propagation des flammes | CEI 60332-1-2 (conduite) |
| VDE 0842, Partie 332-1-2 (conduite) | |
| CEI 60332-3-22 (conduite) | |
| UL VW-1 | |
| CSA FT-1 | |
| Résistance à l'huile | contre les projections occasionnelles (conduite) |
| Version de câble | Câble pour un module |
| Code couleur | |
| noir | IDC/FLK50 (1) = () |
| marron | IDC/FLK50 (2) = () |
| rouge | IDC/FLK50 (3) = () |
| orange | IDC/FLK50 (4) = () |
| jaune | IDC/FLK50 (5) = () |
| vert | IDC/FLK50 (6) = () |
| bleu | IDC/FLK50 (7) = () |
| violet | IDC/FLK50 (8) = () |
| gris | IDC/FLK50 (9) = () |
| blanc | IDC/FLK50 (10) = () |
| blanc-noir | IDC/FLK50 (11) = () |
| blanc-marron | IDC/FLK50 (12) = () |
| blanc-rouge | IDC/FLK50 (13) = () |
| blanc-orange | IDC/FLK50 (14) = () |
| blanc-jaune | IDC/FLK50 (15) = () |
| blanc-vert | IDC/FLK50 (16) = () |
| blanc-bleu | IDC/FLK50 (17) = () |
| blanc-violet | IDC/FLK50 (18) = () |
| blanc-gris | IDC/FLK50 (19) = () |
| marron-noir | IDC/FLK50 (20) = () |
| marron-rouge | IDC/FLK50 (21) = () |
| marron-orange | IDC/FLK50 (22) = () |
| marron-jaune | IDC/FLK50 (23) = () |
| marron-vert | IDC/FLK50 (24) = () |
| marron-bleu | IDC/FLK50 (25) = () |
| marron-violet | IDC/FLK50 (26) = () |
| marron-gris | IDC/FLK50 (27) = () |
| marron-blanc | IDC/FLK50 (28) = () |
| vert-noir | IDC/FLK50 (29) = () |
| vert-marron | IDC/FLK50 (30) = () |
| vert-rouge | IDC/FLK50 (31) = () |
| vert-orange | IDC/FLK50 (32) = () |
| vert-bleu | IDC/FLK50 (33) = () |
| vert-violet | IDC/FLK50 (34) = () |
| vert-gris | IDC/FLK50 (35) = () |
| vert-blanc | IDC/FLK50 (36) = () |
| jaune-noir | IDC/FLK50 (37) = () |
| jaune-marron | IDC/FLK50 (38) = () |
| jaune-rouge | IDC/FLK50 (39) = () |
| jaune-orange | IDC/FLK50 (40) = () |
| jaune-bleu | IDC/FLK50 (41) = () |
| jaune-violet | IDC/FLK50 (42) = () |
| jaune-gris | IDC/FLK50 (43) = () |
| jaune-blanc | IDC/FLK50 (44) = () |
| gris-noir | IDC/FLK50 (45) = () |
| gris-marron | IDC/FLK50 (46) = () |
| gris-rouge | IDC/FLK50 (47) = () |
| gris-orange | IDC/FLK50 (48) = () |
| gris-jaune | IDC/FLK50 (49) = () |
| gris-vert | IDC/FLK50 (50) = () |
| Raccordement 1 | |
| Type de raccordement | Fils individuels |
| Longueur à dénuder (Gaine) | 150 mm |
| Nombre de pôles | 50 |
| Remarque | Les fils sont repérés et équipés d'embouts |
| Raccordement 2 | |
| Connexion selon la norme | selon CEI 60603-13 |
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Cycles d'enfichage | > 50 |
| Pas | 2,54 mm |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Caractéristique | Valeur |
|---|---|
| Fonction (EF000030) | SPS-autres appareils |
| Longueur (EF001438) | 2.5 m |
| Adapté à une carte d'entrée PLC (EF008271) | Oui |
| Adapté à une carte de sortie PLC (EF008272) | Oui |
| Adapté aux signaux numériques (EF008273) | Oui |
| Adapté aux signaux analogiques (EF008274) | Oui |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Nombre de pôles (EF001391) | 50 |
