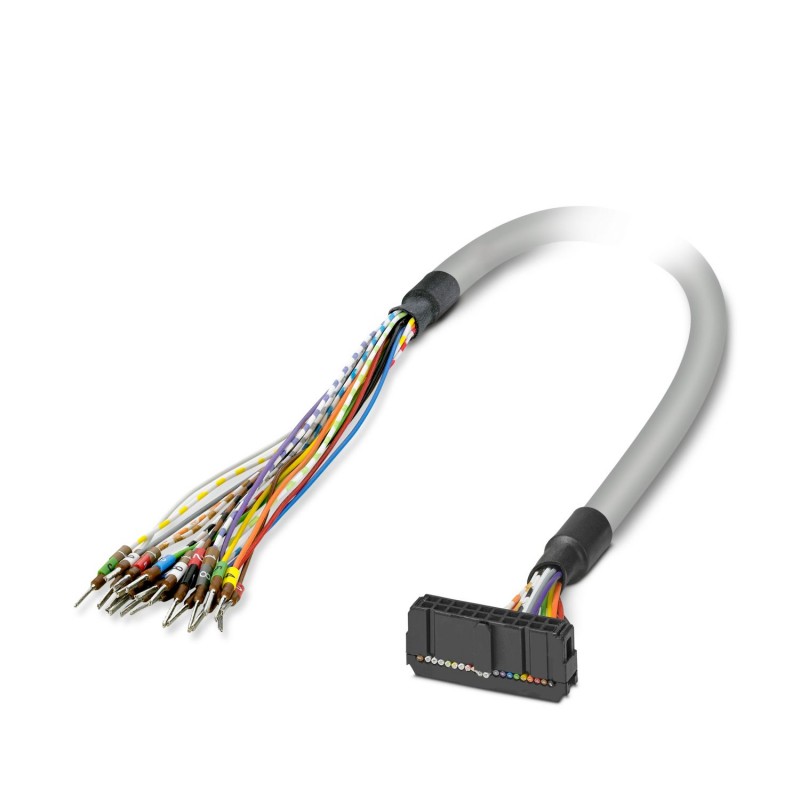

CABLE-FLK20/OE/0,14/ 800 2305855 PHOENIX CONTACT Câble
CABLE-FLK20/OE/0,14/ 800
2305855
PHOENIX_CONTACT
Câble
Câble rond prêt à l’emploi ; connexion 1 : Conducteurs simples (20 pôles) (les conducteurs sont étiquetés et équipés d’embouts) ; Raccordement 2 : Raccordement femelle IDC/FLK (1x 20 pôles) ; Longueur du câble : 8 m
Câble rond préassemblé ; Connexion 1 : Fils simples (20 polaires) (Les fils sont étiquetés et munis de virules) ; Connecteur 2 : Connecteur de douille IDC/FLK (1x 20 broches) ; Longueur du câble : 8 m
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2305855 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 585 (C-5-2017) |
| GTIN | 4046356039185 |
| Poids par pièce (hors emballage) | 0,652 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Intensité max. admissible par circuit | 1 A |
| Résistance max. du conducteur | 0,16 Ω/m |
| Longueur du câble | 8 m |
| Fil, section | 0,14 mm² |
| Fil, section [AWG] | 26 |
| Structure du conducteur : Nombre de brins : | 7 |
| Fil, matériau | Cu étamé |
| Tension d'essai | 0,8 kV |
| Diamètre extérieur | 7,6 mm |
| Câble, confection | Technique du BJ autodénudant, CEI 60352-4/DIN EN 60352-4 |
| Blindage | non |
Environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Résistance à la propagation des flammes | CEI 60332-1 |
| DIN VDE 0482 partie 332-1 |
Connecteur 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 20 |
| Pas | 2,54 mm |
Connecteur 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Fils individuels |
| Nombre de pôles | 20 |
| Remarque | Les fils sont repérés et équipés d'embouts. |
Code couleur
| Connecteur 1 = connecteur 2 (en option) = couleur de fil | IDC/FLK20 (1) = noir |
|---|---|
| IDC/FLK20 (2) = marron | |
| IDC/FLK20 (3) = rouge | |
| IDC/FLK20 (4) = orange | |
| IDC/FLK20 (5) = jaune | |
| IDC/FLK20 (6) = vert | |
| IDC/FLK20 (7) = bleu | |
| IDC/FLK20 (8) = violet | |
| IDC/FLK20 (9) = gris | |
| IDC/FLK20 (10) = blanc | |
| IDC/FLK20 (11) = blanc-noir | |
| IDC/FLK20 (12) = blanc-marron | |
| IDC/FLK20 (13) = blanc-rouge | |
| IDC/FLK20 (14) = blanc-orange | |
| IDC/FLK20 (15) = blanc-jaune | |
| IDC/FLK20 (16) = blanc-vert | |
| IDC/FLK20 (17) = blanc-bleu | |
| IDC/FLK20 (18) = blanc-violet | |
| IDC/FLK20 (19) = blanc-gris | |
| IDC/FLK20 (20) = marron-noir |
Normes et spécifications
| Résistance à la propagation des flammes | CEI 60332-1 |
|---|---|
| DIN VDE 0482 partie 332-1 | |
| Connexion selon la norme | CUL |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Fonction (EF000030) | SPS-autres appareils |
| Longueur (EF001438) | 8 m |
| Adapté à une carte d'entrée PLC (EF008271) | Oui |
| Adapté à une carte de sortie PLC (EF008272) | Oui |
| Adapté aux signaux numériques (EF008273) | Oui |
| Adapté aux signaux analogiques (EF008274) | Oui |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Nombre de pôles (EF001391) | 20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2305855-CABLE-FLK20/OE/0,14/ 800 | 102 Kbytes |
|
