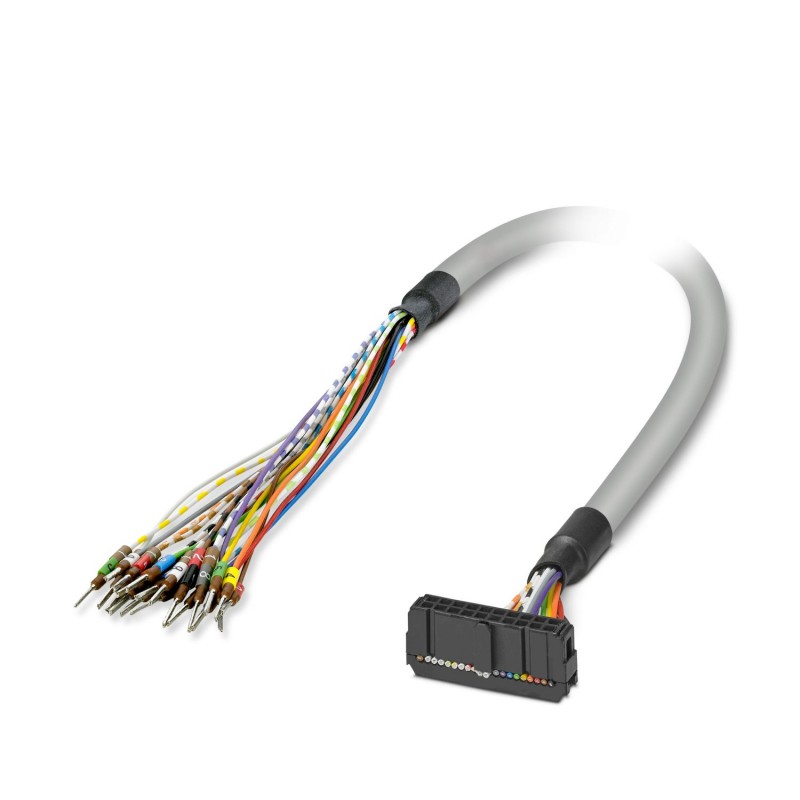

PHOENIX_CONTACT CABLE-FLK20/OE/0,14/ 50 2305826 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

CABLE-FLK20/OE/0,14/ 50 2305826 PHOENIX CONTACT Câble

Référence: CABLE-FLK20/OE/0,14/ 50

Code: 2305826

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Câble
Câble rond prêt à l’emploi ; connexion 1 : Conducteurs simples (20 pôles) (les conducteurs sont étiquetés et équipés d’embouts) ; Raccordement 2 : Raccordement femelle IDC/FLK (1x 20 pôles) ; Longueur du câble : 0,5 m
Câble rond pré-équipé; raccordement 1 : Fils individuels (20-pôles) (Les fils sont repérés et équipés d'embouts); raccordement 2 : IDC/FLK connecteur femelle (1x 20-pôles); longueur de câble: 0,5 m

Catégories:

  • Commande industrielle API > Câble de liaison
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 50,07 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitCâble préconfectionné
État de la gestion des données
Révision de l'article06
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP00
Indice de protection (Emplacement de montage)≥ IP54 (Emplacement de montage)
Température ambiante (fonctionnement)-40 °C ... 70 °C (Pose fixe)
-10 °C ... 70 °C (Pose souple)
Température ambiante (stockage/transport)-40 °C ... 80 °C
Altitude≤ 2000 m
Propriétés électriques
Tension de service (AC)≤ 30 V AC
Tension de service (DC)≤ 60 V DC
Durée d'enclenchement100 % ED
Courant (par chemin, 50 °C)≤ 1 A (à l'état déroulé, voir déclassement)
Courant (par chemin, 70 °C)≤ 0,6 A (à l'état déroulé, voir déclassement)
Câble/conducteur
Longueur du câble0,5 m
20X0.14 [PVC]
Style UL AWM2464/1061
Nombre de pôles20
Blindénon
Type20X0.14 [PVC]
Type de conducteurCâble rond pré-équipé
Structure du conducteur ligne de signal7x 0,16 mm
AWG ligne de signaux26
Section de câble20x 0,14 mm²
Diamètre de fil avec isolant1 mm ±0,03 mm
Diamètre extérieur du câble7,60 mm ±0,4 mm
Gaine extérieure, matériauPVC semi-rigide
Gaine extérieure, colorisgris
Matériau conducteurCordon Cu étamé
Résistance de la ligne≤ 145 Ω/km (20 °C)
Résistance d'isolement≥ 20 MΩ*km (20 °C)
Rayon de courbure minimal, pose fixe64 mm
Rayon de courbure minimal, pose souple120 mm
Capacité de charge dynamique (pliage)Cycles de flexion max.: 5000 (Avec rayon ≥ 15 x diamètre extérieur)
Absence d'halogènenon
Résistance à la propagation des flammesCEI 60332-1-2 (conduite)
VDE 0842, Partie 332-1-2 (conduite)
CEI 60332-3-22 (conduite)
UL VW-1
CSA FT-1
Résistance à l'huilecontre les projections occasionnelles (conduite)
Version de câbleCâble pour un module
Code couleur
noirIDC/FLK20 (1) = ()
marronIDC/FLK20 (2) = ()
rougeIDC/FLK20 (3) = ()
orangeIDC/FLK20 (4) = ()
jauneIDC/FLK20 (5) = ()
vertIDC/FLK20 (6) = ()
bleuIDC/FLK20 (7) = ()
violetIDC/FLK20 (8) = ()
grisIDC/FLK20 (9) = ()
blancIDC/FLK20 (10) = ()
blanc-noirIDC/FLK20 (11) = ()
blanc-marronIDC/FLK20 (12) = ()
blanc-rougeIDC/FLK20 (13) = ()
blanc-orangeIDC/FLK20 (14) = ()
blanc-jauneIDC/FLK20 (15) = ()
blanc-vertIDC/FLK20 (16) = ()
blanc-bleuIDC/FLK20 (17) = ()
blanc-violetIDC/FLK20 (18) = ()
blanc-grisIDC/FLK20 (19) = ()
marron-noirIDC/FLK20 (20) = ()
Caractéristiques de raccordement
Raccordement 1
Type de raccordementFils individuels
Longueur à dénuder (Gaine) 150 mm
Nombre de pôles20
RemarqueLes fils sont repérés et équipés d'embouts
Raccordement 2
Connexion selon la normeselon CEI 60603-13
Type de raccordementIDC/FLK connecteur femelle
Nombre de connexions1
Nombre de pôles20
Cycles d'enfichage> 50
Pas2,54 mm
Remarques
Information pour le fonctionnementPour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

ETIM for 2305826 Commande industrielle API (EC000237)

Nom de la caractéristiqueFonction (EF000030)
Valeur de la caractéristiqueSPS-autres appareils
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique0.5 m
Nom de la caractéristiqueAdapté à une carte d'entrée PLC (EF008271)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une carte de sortie PLC (EF008272)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté aux signaux numériques (EF008273)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté aux signaux analogiques (EF008274)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique20
