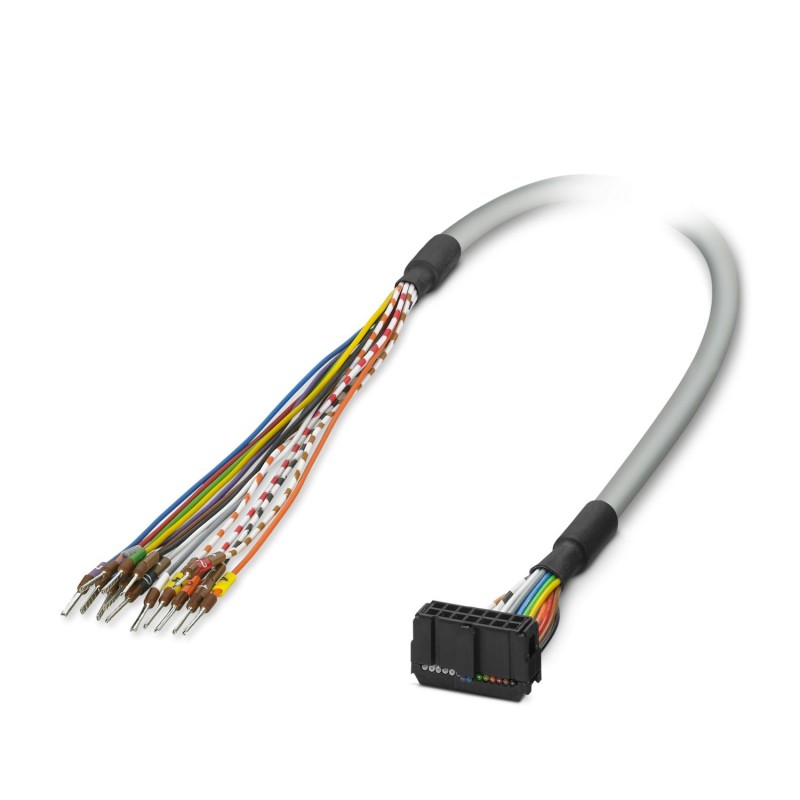

PHOENIX_CONTACT CABLE-FLK14/OE/0,14/ 800 2305790 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

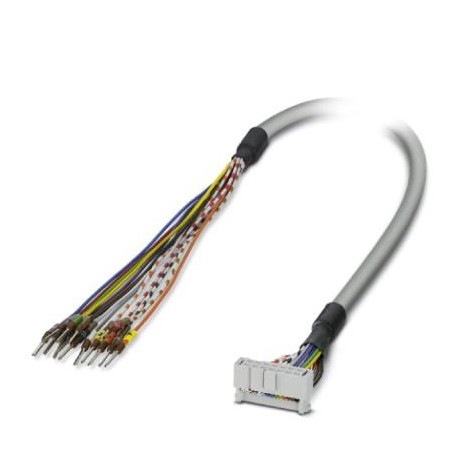

CABLE-FLK14/OE/0,14/ 800 2305790 PHOENIX CONTACT Câble

Référence: CABLE-FLK14/OE/0,14/ 800

Code: 2305790

Fabricant: PHOENIX_CONTACT

Description:

Câble
Câble rond prêt à l’emploi ; connexion 1 : Conducteurs simples (14 pôles) (les conducteurs sont étiquetés et équipés d’embouts) ; Raccord 2 : Raccord IDC/FLK femelle (1x 14 pôles) ; Longueur du câble : 8 m
Câble en tête ; Connexion 1 : Fils simples (14 polaires) (Les conducteurs sont marqués et équipés d’un tenon de câble) ; Connexion 2 : conductrice femelle IDC/FLK (1x 14 poles) ; Longueur du câble : 8 m

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2305790
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 584 (C-5-2017)
GTIN4046356039130
Poids par pièce (hors emballage)0,467 KGM
Numéro du tarif douanier85444290
Pays d'origineDE (Allemagne)

Généralités

Tension nominale UN< 50 V AC
60 V DC
Intensité max. admissible par circuit1 A
Résistance max. du conducteur0,16 Ω/m
Longueur du câble8 m
Fil, section0,14 mm²
Fil, section [AWG]26
Structure du conducteur : Nombre de brins :7
Fil, matériauCu étamé
Tension d'essai0,8 kV
Diamètre extérieur6,4 mm
Câble, confectionTechnique du BJ autodénudant, CEI 60352-4/DIN EN 60352-4
Blindagenon

Environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Résistance à la propagation des flammesCEI 60332-1
DIN VDE 0482 partie 332-1

Connecteur 1

Dénomination connexionNiveau terrain
Type de raccordementIDC/FLK connecteur femelle
Nombre de connexions1
Nombre de pôles14
Pas2,54 mm

Connecteur 2

Dénomination connexionNiveau des automates
Type de raccordementFils individuels
Nombre de pôles14
RemarqueLes fils sont repérés et équipés d'embouts.

Commande prise en charge

Commandeuniversel

Code couleur

Connecteur 1 = connecteur 2 (en option) = couleur de filIDC/FLK14 (1) = noir
IDC/FLK14 (2) = marron
IDC/FLK14 (3) = rouge
IDC/FLK14 (4) = orange
IDC/FLK14 (5) = jaune
IDC/FLK14 (6) = vert
IDC/FLK14 (7) = bleu
IDC/FLK14 (8) = violet
IDC/FLK14 (9) = gris
IDC/FLK14 (10) = blanc
IDC/FLK14 (11) = blanc-noir
IDC/FLK14 (12) = blanc-marron
IDC/FLK14 (13) = blanc-rouge
IDC/FLK14 (14) = blanc-orange

Normes et spécifications

Résistance à la propagation des flammesCEI 60332-1
DIN VDE 0482 partie 332-1
Connexion selon la normeCUL

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
