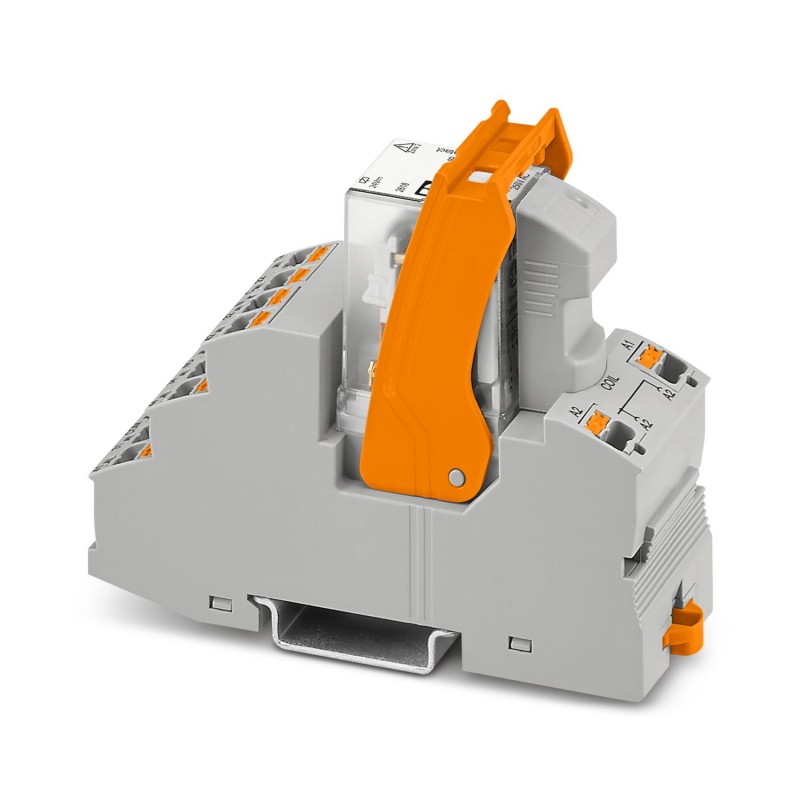

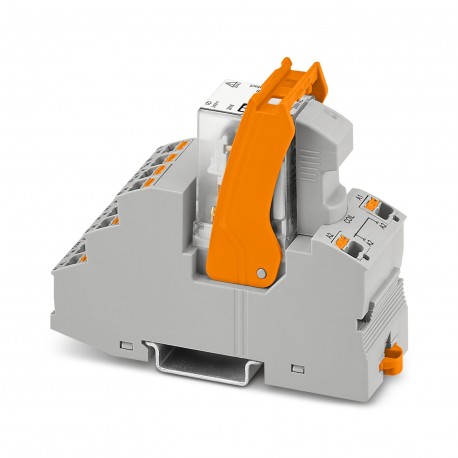

RIF-2-RPT-LDP-24DC/4X21/EX 2909741 PHOENIX CONTACT Module De Relais
RIF-2-RPT-LDP-24DC/4X21/EX
2909741
PHOENIX_CONTACT
Module De Relais
Module de relais pré-assemblé composé de : prise de relais, module de fonction insérable, relais avec contact de puissance et bride de serrage homologué selon ATEX/IECEx (zone 2) et zone Ex classe I, div. 2, connexion enfichable, 4 contacts d’onduleur, diode à flux libre, tension d’entrée : 24 VDC
Module à relais prééquipé comprenant : embase de relais, module enfichable fonctionnel, relais à contacts de puissance et étrier de fixation, homologué selon ATEX/IECEx (zone 2) et Ex-Zone Class I, Div. 2, Raccordement Push-in, 4 contacts inverseurs, Diode de roue libre, Tension d'entrée: 24 V DC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Type de produit | Module à relais |
| Gamme de produits | RIFLINE complete |
| Application | Classe I, division 2 |
| zones ATEX | |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 2x 107cycles |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 22.08.2024 |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Isolant | Isolation de base |
| Catégorie de surtension | III |
| II (Zone 2) | |
| Puissance dissipée maximale en condition nominale | 1,01 W |
| Tension d'essai (Bobine/contact) | 2,5 kVeff(50 Hz, 1 min., bobine/contact) |
| Tension d'essai (Contact/contact) | 2 kVeff(50 Hz, 1 min., contact/contact) |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée | 2,5 kV |
| Côté excitation | |
| Tension nominale d'entrée UN | 24 V DC |
| Plage de tension d'entrée | 19,2 V DC ... 30 V DC (20 °C) |
| Plage de tension d'entrée rapportée à UN | voir diagramme |
| Sortie de couplage de l'entraînement | monostable |
| Entraînement (polarité) | polarisé |
| Courant d'entrée typique pour UN | 42 mA |
| Temps d'amorçage typique | 13 ms |
| Temps de retombée typique | 14 ms |
| Tension de la bobine | 24 V DC |
| Circuit de protection | Diode de roue libre |
| Témoin de présence de la tension de service | LED jaune |
| Commutation | |
| Type de contact | 4 contacts inverseurs |
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (24 mA) |
| Intensité permanente limite | 6 A (voir diagramme) |
| Courant d'appel maximum | 16 A (20 ms, contact NO) |
| Courant de commutation minimal | 5 mA (24 V) |
| Puissance de coupure (charge ohmique) max. | 144 W (pour 24 V DC) |
| 124 W (à 48 V DC) | |
| 108 W (à 60 V DC) | |
| 52 W (à 110 V DC) | |
| 48 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,22 A (à 120 V, DC13) | |
| 0,11 A (à 250 V, DC13) | |
| 1,5 A (à 24 V, AC15) | |
| 1,5 A (à 120 V, AC15) | |
| 1 A (à 240 V, AC15) | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Embout avec cône isolant en plastique) | |
| 0,14 mm² ... 1 mm² (Embout avec cône d'entrée isolant, 2 conducteurs sur bloc de jonction double) | |
| Section conduct. AWG | 26 ... 16 (rigide) |
| 26 ... 16 (souple) |
| Orifice | |
| Diamètre | 3,2 mm |
| Largeur | 31 mm |
| Hauteur | 96 mm |
| Profondeur | 75 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V2 (Boîtiers) |
| Conditions ambiantes | |
| Indice de protection (Socle pour relais) | IP20 (Socle pour relais) |
| Indice de protection (Relais) | RT III (Relais) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| ATEX | |
| Repérage | II 3G Ex ec nC IIC T4 Gc |
| Certificat | IBExU17ATEXB014X |
| UKCA Ex (UKEX) | |
| Repérage | II 3G Ex ec nC IIC T4 Gc |
| Certificat | PxcIF21UKEX2909741X |
| IECEx | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | IECEx IBE 17.0032X |
| UL, USA / Canada | |
| Repérage | Class I, Div. 2, Groups A, B, C, D T4 |
| Class I, Zone 2, Group IIC | |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normes/Prescriptions | CEI 60947-5-1 |
| CEI 61508-1 | |
| Zone Ex | |
| Normes/Prescriptions | EN/CEI 60079-0 |
| EN/CEI 60079-7 | |
| EN/CEI 60079-15 | |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
