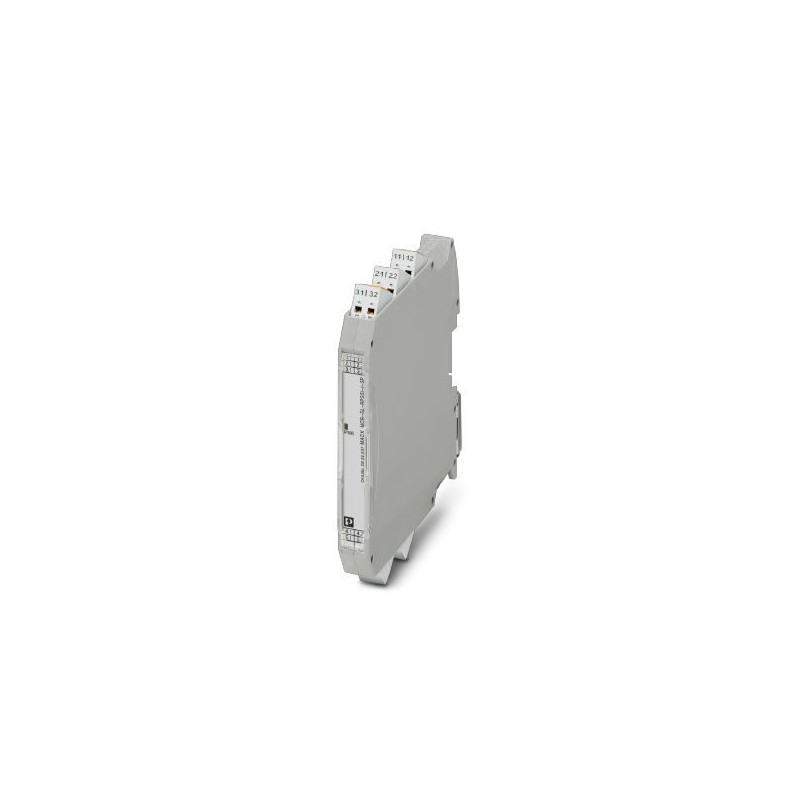

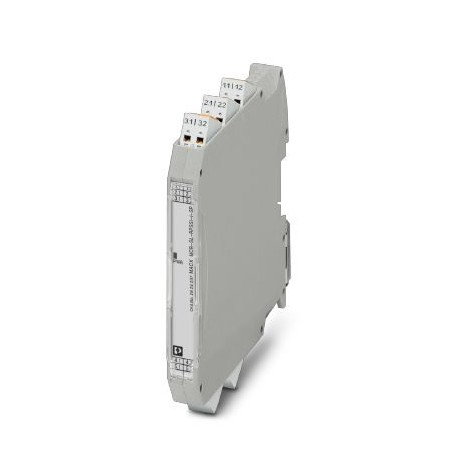

MACX MCR-SL-RPSSI-I-SP 2924207 PHOENIX CONTACT Amplificateurs séparateurs alimentation/entrée
MACX MCR-SL-RPSSI-I-SP
2924207
PHOENIX_CONTACT
Amplificateurs séparateurs alimentation/entrée
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2924207 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 120 (C-5-2017) |
| GTIN | 4046356448338 |
| Poids par pièce (hors emballage) | 0,132 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (Position de montage au choix) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Données d'entrée
| Entrée de signal | Entrée de courant active |
|---|---|
| Signal d'entrée courant | 4 mA ... 20 mA |
| Tension d'alimentation du transmetteur | > 21,5 V (20 mA) |
| > 20,8 V (24 mA) | |
| Plage de signaux de sous-charge/surcharge | 0 mA ... 24 mA (plage de transmission étendue pour les diagnostics) |
| Entrée de signal | Entrée de courant passive |
| Signal d'entrée courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Chute de tension | < 3,5 V (dans le fonctionnement du convertisseur / isolateur d'entrée) |
| Plage de signaux de sous-charge/surcharge | 0 mA ... 24 mA (plage de transmission étendue pour les diagnostics) |
Données de sortie
| Sortie de signal | Sortie de courant (active et passive) |
|---|---|
| Signal de sortie courant | 4 mA ... 20 mA (active) |
| 4 mA ... 20 mA (Tension source ext. passive 14 V ... 26 V) | |
| Caractéristiques de transmission | 1:1 vers le signal d'entrée |
| Charge/charge de sortie Sortie courant | < 1000 Ω (20 mA) |
| < 825 Ω (24 mA) | |
| Ondulation de sortie | < 20 mVeff |
| Réponse de sortie en cas de défaut | 0 mA (Rupture de ligne en entrée) |
| ≥ 22,5 mA (Court-circuit de la ligne en entrée) | |
| Sortie de signal | Sortie de courant (active et passive) |
| Signal de sortie courant | 0 mA ... 20 mA (active) |
| 4 mA ... 20 mA (active) | |
| 0 mA ... 20 mA (Tension source ext. passive 14 V ... 26 V) | |
| 4 mA ... 20 mA (Tension source ext. passive 14 V ... 26 V) | |
| Caractéristiques de transmission | 1:1 vers le signal d'entrée |
| Charge/charge de sortie Sortie courant | < 1000 Ω (20 mA) |
| < 825 Ω (24 mA) | |
| Ondulation de sortie | < 20 mVeff |
| Réponse de sortie en cas de défaut | 0 mA (Rupture de ligne en entrée) |
| 0 mA (Court-circuit de la ligne en entrée) |
Alimentation
| Dénomination | Fonctionnement du module d'isolation/alimentation |
|---|---|
| Tension nominale d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Courant max. absorbé | < 76 mA (24 V DC / 20 mA / 1000 ) |
| Puissance dissipée | < 1,1 W (24 V DC / 20 mA) |
| Consommation de puissance | < 1,8 W (20 mA / 1000 ) |
| Dénomination | Fonctionnement amplificateur d'isolation |
| Tension nominale d'alimentation | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Courant max. absorbé | < 44 mA (24 V DC / 20 mA / 1000 ) |
| Puissance dissipée | < 0,75 W (24 V DC / 20 mA / 1000 ) |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
| Type de raccordement | Raccordement Push-in |
Généralités
| Nombre de voies | 1 |
|---|---|
| Erreur de transmission max. | < 0,1 % (de la déviation maximale) |
| Erreur de transmission typ. | < 0,05 % (de la déviation maximale) |
| Coefficient de température max. | < 0,01 %/K |
| Réponse indicielle (10-90 %) | < 200 µs (avec un saut de 4 mA ... 20 mA, charge 600 Ω) |
| < 600 µs (avec un saut de 0 mA ... 20 mA, charge 600 Ω) | |
| Affichage d'état | LED verte (tension d'alimentation) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | gris |
| Dénomination | Entrée/sortie/alimentation |
| Isolation galvanique | 300 Veff(Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement sécurisé selon EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tension d'essai) | |
| Dénomination | Entrée/sortie |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Entrée/alimentation |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Conformité | Conforme CE, également EN 61326 |
| ATEX | II 3 G Ex nA II T4 Gc X |
| UL, USA/Canada | UL 61010 Listed |
| UL 508 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, zone 2, groupe IIC T4 | |
| SIL | 2 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conforme CE, également EN 61326 |
| ATEX | II 3 G Ex nA II T4 Gc X |
| UL, USA/Canada | UL 61010 Listed |
| UL 508 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, zone 2, groupe IIC T4 | |
| Température DNV GL | B |
| Humidité DNV GL | B |
| Vibrations DNV GL | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2924207-MACX MCR-SL-RPSSI-I-SP | 156 Kbytes |
|
