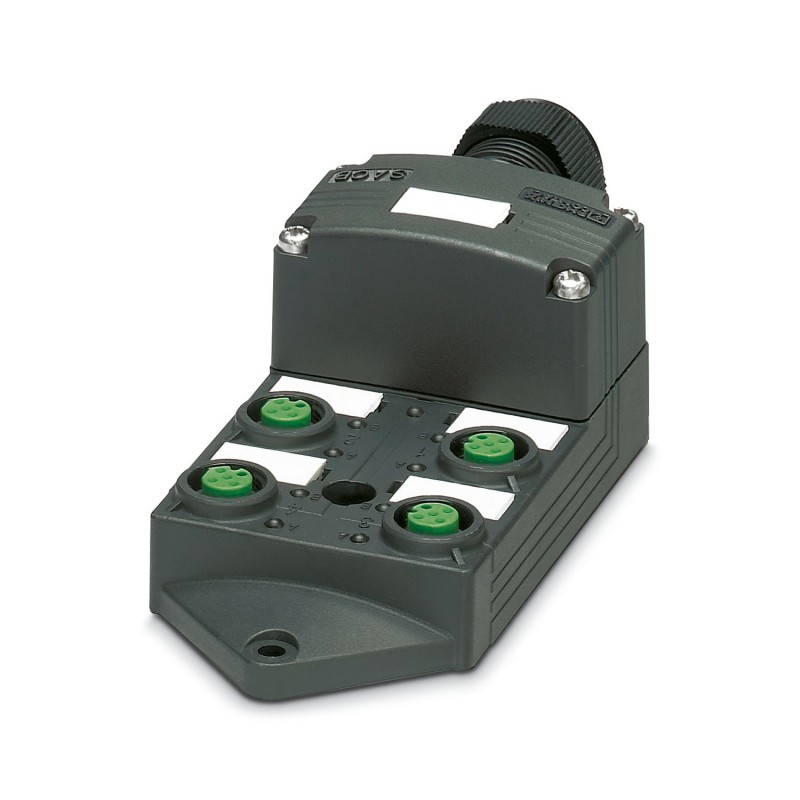

SACB-4/ 8-SC SCO P 1452932 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs, Application : Standard, Ty..
SACB-4/ 8-SC SCO P
1452932
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs, Application : Standard, Type de raccordement: Connecteur femelle M12 SPEEDCONNEC Plastique, Nombre de prises: 4, Nombre de pôles: 5, Détrompage: A - standard, Affectation des prises: double, Affichage d'état: Non, Universel; Racc. câble multicond.: Raccordement à ressort 180°, Blindage: non
Boîtier capteur/actionneur, application : Standard, type de raccordement : Connecteur femelle SPEEDCON M12 Plastique, nombre de stations enfichables : 4, nombre de pôles : 5, codage : A - standard, occupation des stations enfichables : Double, indication d’état : Non, Universel ; Connexion du câble principal : Connexion à ressort 180°, blindage : Non
Boîtier répartiteur, application : Standard, type de raccordement: Connecteur femelle M12 SPEEDCONNEC Plastique, nombre de prises: 4, nombre de pôles: 5, codage: A, affectation des prises: double, affichage d'état: Non, Universel; racc. câble multicond.: Raccordement à ressort 180°, blindage: non
Détecteurs > Distributeur détecteurs/actionneurs passif
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | Pour raccorder les câbles de signaux aux blocs de jonction pour C.I. noirs, utiliser un tournevis de0,4 x 2,0 mm. Les blocs de jonction pour C.I. noirs ne nécessitent qu'une force d'actionnement réduite. Tournevis : SZS 0,4X2,0 - 1205202 Les blocs de jonction pour C.I. peuvent être endommagés par des tournevis plus grands ou une force d'actionnement trop importante. L'utilisation d'embouts permet d'insérer les fils directement dans les blocs de jonction pour C.I., sans ouvrir la zone de serrage. |
| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Remarque relative à l'application | Les emplacements non affectés doivent être obturés avant la mise en service. Vous trouverez des éléments de fermeture adaptés sous « Accessoires ». |
| Type de produit | Boîtier répartiteur |
| Application | Standard |
| Nombre de pôles | 5 |
| Nombre de prises | 4 |
| Détrompage | A |
| LED | non |
| Tension nominale UN | 120 V AC |
| 120 V DC | |
| Courant total de référence | 12 A |
| Intensité max. admissible par circuit | 2 A |
| Intensité max. admissible par prise | 4 A |
| Raccordement du conducteur | |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 SPEEDCONNEC |
| Section raccordable Ligne de signaux flexible | 0,2 mm² ... 0,5 mm² |
| Section raccordable Alimentation en tension flexible | 0,2 mm² ... 1,5 mm² |
| Section raccordable AWG Ligne de signaux flexible | 24 ... 20 |
| Section raccordable AWG Alimentation en tension flexible | 24 ... 16 |
| Longueur à dénuder Ligne de signaux | 6 mm |
| Longueur à dénuder Alimentation en tension | 10 mm |
| Longueur de gaine à dénuder | 50 mm (Câble multiconducteur) |
| Couple de serrage vis de couvercle | 1 Nm |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
| Couple de serrage des vis de montage pour fixation du boîtier | 0,5 Nm |
| Couple de serrage écrou-chapeau | 2,5 Nm |
| Brochage | |
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
| 1 / 2 (B) = GYPK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RDBU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WHGN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BNGN | |
| 1-4 / 1 (+ 120 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GNYE | |
| Présence d'un affichage d'état | Non |
| Dessin coté |  |
| Largeur | 54 mm |
| Hauteur | 42 mm |
| Longueur | 117 mm |
| Matériau Douille filetée | PBT |
| Matériau Boîtier | PBT |
| Matériau Masse de scellement | PUR |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint Joint torique | NBR |
| Matériau de contact | Alliage de Cu |
| Matériau de surface du contact | doré |
| Matériau de porte-contacts | PA |
| Diamètre extérieur du câble | 7 mm ... 12 mm |
| Type de raccordement | Raccordement à ressort |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable (EF008200) | 0.2 mm² |
| Presse-étoupe pour diamètre externe de câble (EF007302) | 7 mm |
| Nombre d'emplacements de capteur/d'actionneur (EF006939) | 4 |
| Nombre de canaux par poste d'enfichage (EF006885) | 2 |
| Finition des dérivations de conduit de capteur/actionneur (EF006972) | M12 |
| Nombre de pôles des emplacements de capteur/d'actionneur (EF007402) | 5 |
| Tension de fonctionnement (EF003983) | 120 V |
| Capacité de courant max. par signal E/S (EF004037) | 12 A |
| Courant de somme max. (EF004039) | 12 A |
| Matériau du revêtement de contact (EF004020) | Autre |
| Avec affichage LED (EF005950) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement pour capteurs NPN (EF006817) | Oui |
| Température de fonctionnement (EF002393) | -25 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Autre |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Autre |
| Largeur (EF000008) | 54 mm |
| Hauteur (EF000040) | 42 mm |
