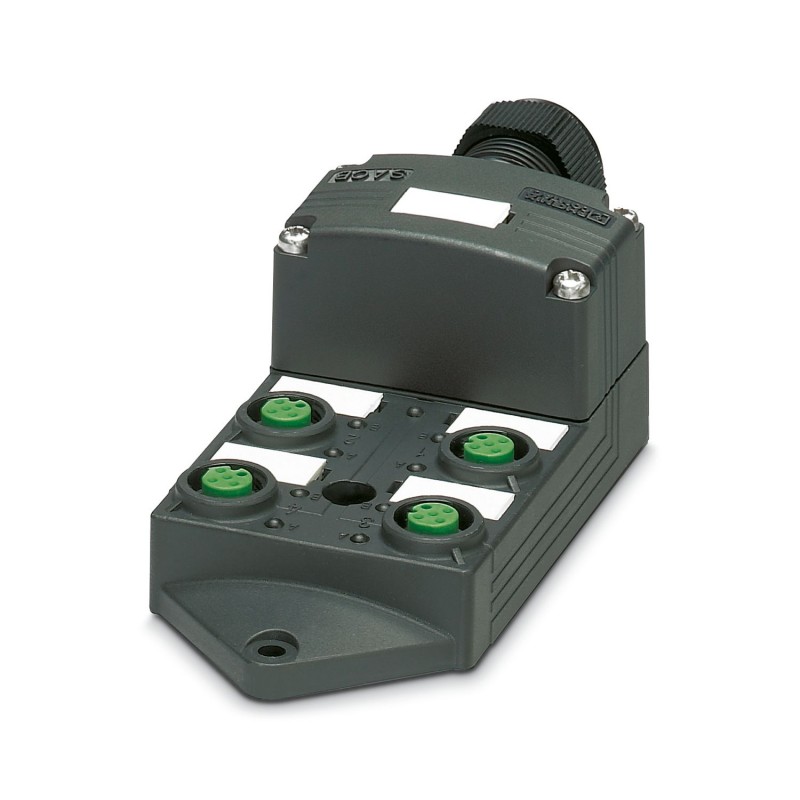

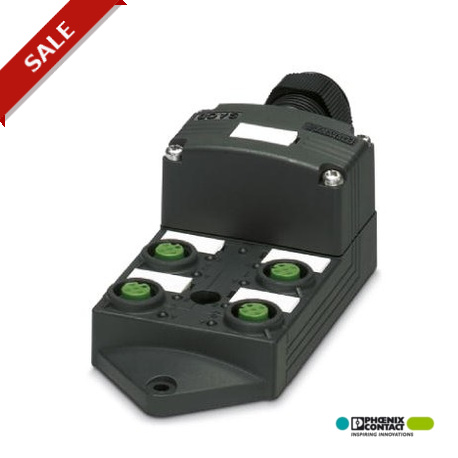

SACB-4/ 4-SC SCO P 1452929 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs, Application : Standard, Ty..
SACB-4/ 4-SC SCO P
1452929
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs, Application : Standard, Type de raccordement: Connecteur femelle M12 SPEEDCONNEC Plastique, Nombre de prises: 4, Nombre de pôles: 4, Détrompage: A - standard, Affectation des prises: simple, Affichage d'état: Non, Universel; Racc. câble multicond.: Raccordement à ressort 180°, Blindage: non
Boîtier de capteurs/actionneurs, application : Standard, type de raccordement : connecteur femelle SPEEDCON M12 Plastique, nombre de stations enfichables : 4, nombre de pôles : 4, codage : A - standard, occupation des stations enfichables : simple, indication d’état : Non, Universel ; Connexion du câble principal : Connexion à ressort 180°, blindage : Non
Boîtier de distribution, application : Standard, type de connexion : Socket M12-SPEEDCON Plastique, nombre de fentes : 4, nombre de pôles : 4, codage : A, occupation de fente : simple, signal d’état : Non, universel ; Connexion de la ligne principale : Connexion à ressort à 180°, blindage : Non
Détecteurs > Distributeur détecteurs/actionneurs passif
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Généralités
| Tension de référence | 120 V |
|---|---|
| Capacité de charge à chaque signal d'E/S | 2 A |
| Intensité max. admissible par prise | 4 A |
| Courant total de référence | 12 A |
| Nombre de pôles | 4 |
| Nombre de prises | 4 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 SPEEDCONNEC |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
Caractéristiques câble multiconducteurs
| Mode de raccordement | Raccordement à ressort |
|---|---|
| Section min. de conducteur (signal) | 0,2 mm² |
| Section max. de conducteur (signal) | 0,5 mm² |
| Section mini. de conducteur AWG (signal) | 24 |
| Section max. de conducteur AWG (signal) | 20 |
| Longueur à dénuder (signal) | 6 mm |
| Section min. de conducteur (énergie) | 0,2 mm² |
| Section max. de conducteur (énergie) | 1,5 mm² |
| Section mini. de conducteur AWG (énergie) | 24 |
| Section max. de conducteur AWG (énergie) | 16 |
| Longueur à dénuder (énergie) | 10 mm |
| Diamètre extérieur minimal du câble | 7 mm |
| Diamètre extérieur maximal du câble | 12 mm |
| Longueurs de dégainage | 50 mm (Câble multiconducteur) |
| Couple de serrage vis de couvercle | 1 Nm |
| Couple de serrage écrou-chapeau | 2,5 Nm |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
| Couple de serrage des vis de montage pour fixation du boîtier | 0,5 Nm |
Type d'isolant
| Matériau du boîtier | PBT |
|---|---|
| Matériau masse de scellement | PUR |
| Matériau de contact | Alliage de Cu |
| Matériau de surface du contact | doré |
| Matériau de porte-contacts | PA |
| Matériau douille filetée | PBT |
| Matériau du joint torique | NBR |
| Matériau du joint | NBR (Capot de raccordement) |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
|---|---|
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 1-4 / 1 (+ 120 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GN/YE |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable (EF008200) | 0.2 mm² |
| Presse-étoupe pour diamètre externe de câble (EF007302) | 7 mm |
| Nombre d'emplacements de capteur/d'actionneur (EF006939) | 4 |
| Nombre de canaux par poste d'enfichage (EF006885) | 1 |
| Finition des dérivations de conduit de capteur/actionneur (EF006972) | M12 |
| Nombre de pôles des emplacements de capteur/d'actionneur (EF007402) | 4 |
| Tension de fonctionnement (EF003983) | 120 V |
| Capacité de courant max. par signal E/S (EF004037) | 12 A |
| Courant de somme max. (EF004039) | 12 A |
| Matériau du revêtement de contact (EF004020) | Autre |
| Avec affichage LED (EF005950) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement pour capteurs NPN (EF006817) | Oui |
| Température de fonctionnement (EF002393) | -25 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Autre |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Autre |
| Largeur (EF000008) | 54 mm |
| Hauteur (EF000040) | 41.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1452929-SACB-4/ 4-SC SCO P | 136 Kbytes |
|
