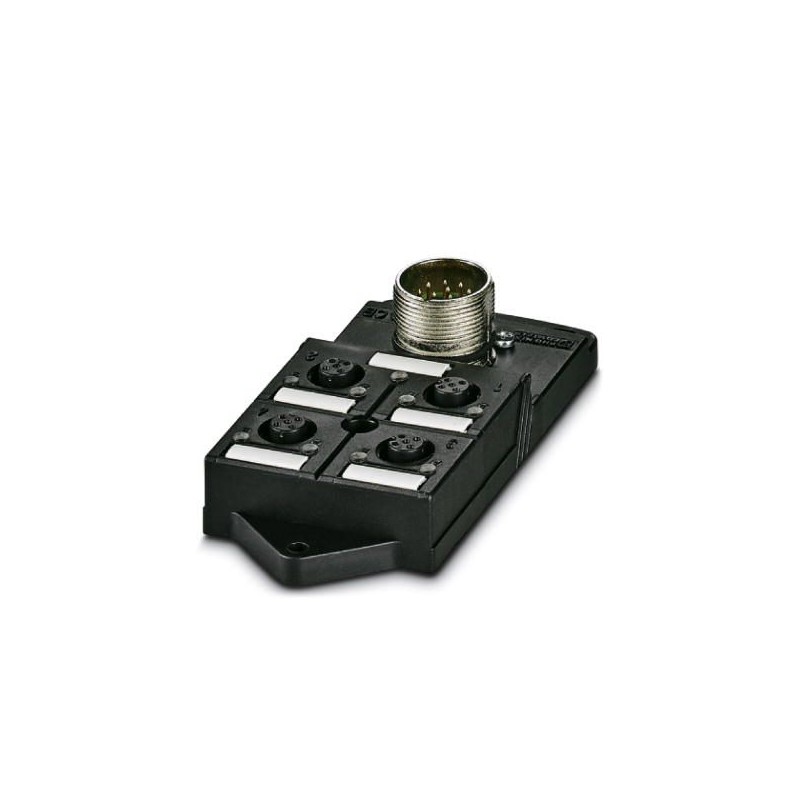

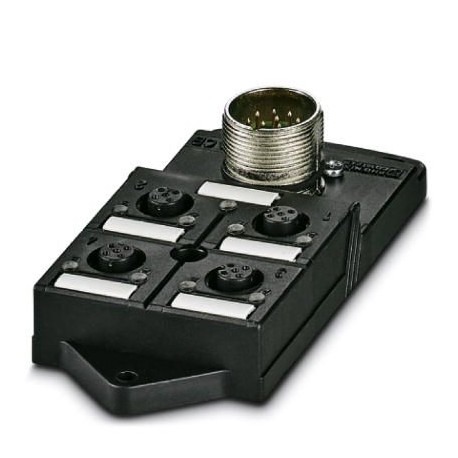

SACB-4/ 4-L-M23 1692404 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB-4/ 4-L-M23
1692404
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1692404 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 114 (PC-2009) |
| GTIN | 4017918177867 |
| Poids par pièce (hors emballage) | 0,104 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Tension de référence | 24 V DC |
|---|---|
| Tension de service maximale Umax | 30 V DC |
| Capacité de charge à chaque signal d'E/S | 2 A |
| Intensité max. admissible par prise | 4 A |
| Courant total de référence | 12 A |
| Nombre de pôles | 4 |
| Nombre de prises | 4 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -20 °C ... 75 °C |
Fonction de diagnostic locale
| Diagnostic local | Tension d'alimentation LED verte |
|---|---|
| Signalisation d'état des E/S LED jaune |
Caractéristiques câble multiconducteurs
| Type de raccordement | Raccordement enfichable M23 |
|---|---|
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
Type d'isolant
| Matériau du boîtier | PA |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériau surface de contact côté câble multiconducteur | plaqué or |
| Matériau douille filetée | PA |
| Matériau du joint torique | NBR |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = 1 |
|---|---|
| 2 / 4 (A) = 2 | |
| 3 / 4 (A) = 3 | |
| 4 / 4 (A) = 4 | |
| 1-4 / 1 (+ 24 V) = 11 | |
| 1-4 / 3 (0 V) = 9+10 | |
| 1-4 / 5 (PE) = 12 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1692404-SACB-4/ 4-L-M23 | 144 Kbytes |
|
