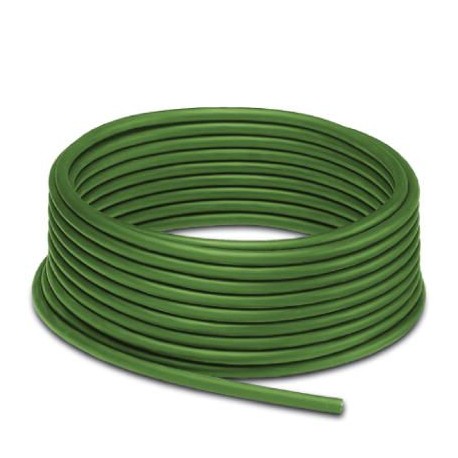

IBS RBC METER/F-T 2723123 PHOENIX CONTACT Câble interstation
IBS RBC METER/F-T
2723123
PHOENIX_CONTACT
1 m.
Article à la demande, sans remboursement.
Câble interstation
Par compteurs, câble bus à distance, INTERBUS, blindé, PUR sans halogènes, vert mai RAL 6017, 6 conducteurs (3 x 2 x 0,22 mm²), couleur monoconducteur : vert-jaune, blanc-brun, gris-rose, routage flexible
Câbles > Câble pour télécommunications
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2723123 |
|---|---|
| Unité de conditionnement | 1 M |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 428 (C-2-2017) |
| GTIN | 4017918132552 |
| Poids par pièce (hors emballage) | 0,071 KGM |
| Numéro du tarif douanier | 85444993 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques générales
| Nombre de pôles | 6 |
|---|---|
| Autre description succincte d'article | Câble de bus interstation |
Câble
| Type de câble | INTERBUS |
|---|---|
| Type de câble (symbole) | 900 |
| Type de signal/catégorie | INTERBUS |
| Structure de câble | 3 x 2 x 0,22 mm² |
| Section du conducteur | 3x 2x 0,22 mm² |
| AWG ligne de signaux | 24 |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| Coloris des fils | vert-jaune, blanc-marron, gris-rose |
| Câblage par paire | 2 fils par paire |
| Câblage total | 3 paires en direction de l'âme |
| Blindage | Tresse en fils de cuivre |
| Gaine extérieure, coloris | vert RAL 6017 |
| Diamètre extérieur du câble D | 8 mm |
| Rayon de courbure minimum, position fixe | 7,5 x D |
| Rayon de courbure minimum, position flexible | 15 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 120 mm |
| Course | 10 m |
| Vitesse de déplacement | 1,6 m/s |
| Accélération | 3,2 m/s² |
| Poids du câble | 70 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance de boucle | ≤ 159,80 Ω/km |
| Capacité de la ligne | ≤ 60 nF/km (à 800 Hz) |
| Impédance d'onde | 120 Ω ±20 % (à 64 kHz) |
| 100 Ω ±15 % (pour 1 MHz) | |
| Affaiblissement paradiaphonique (NEXT) | ≥ 61 dB (à 772 kHz) |
| ≥ 59 dB (pour 1 MHz) | |
| ≥ 55 dB (pour 2 MHz) | |
| ≥ 50 dB (pour 4 MHz) | |
| ≥ 46 dB (pour 8 MHz) | |
| ≥ 44 dB (pour 10 MHz) | |
| ≥ 41 dB (pour 16 MHz) | |
| ≥ 40 dB (pour 20 MHz) | |
| Atténuation | ≤ 15 dB/km (à 256 kHz) |
| ≤ 24 dB/km (à 772 kHz) | |
| ≤ 27 dB/km (pour 1 MHz) | |
| ≤ 52 dB/km (pour 4 MHz) | |
| ≤ 84 dB/km (pour 10 MHz) | |
| ≤ 112 dB/km (pour 16 MHz) | |
| ≤ 119 dB/km (pour 20 MHz) | |
| Vitesse du signal | 0,66 c |
| Résistance de liaison | < 250,00 mΩ/m (pour 30 MHz) |
| Tension nominale câble | 250 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 1500 Veff |
| Tension d'essai fil/blindage | 1000 Veff |
| Résistance à la propagation des flammes | selon VDE 0472 Partie 4, Type de contrôle B |
| selon CEI 60332-1 | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -30 °C ... 70 °C (câble, pose souple) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250281eCl@ss 4.127250281eCl@ss 5.027061801eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Caractéristique | Valeur |
|---|---|
| Surface du conducteur (EF010804) | Autre |
| Section nominale du conducteur (EF000060) | 0.22 mm² |
| Classe du conducteur (EF001632) | Kl.6 = fil extra-fin |
| Nombre de conducteurs (EF001792) | 6 |
| Isolation des fils (EF000061) | Autre |
| Spécification d'isolation des fils (EF011805) | PE |
| Marquage du conducteur (EF000067) | Autre |
| Blindage sur élément de câblage (EF001623) | Tresse |
| Câblage (EF003802) | Autre |
| Câble étanche à l'eau longitudinal (EF011011) | Non |
| Câble étanche à l'eau transversal (EF011012) | Non |
| Convient pour une installation souterraine (EF003689) | Non |
| Gaine de protection (EF001691) | Sans |
| Matériau de la gaine (EF001625) | Autre |
| Spécification du matériau de gaine (EF011806) | Autre |
| Couleur de la gaine (EF001618) | Autre |
| À faible dégagement de fumée selon IEC 61034-2 (EF003799) | Non |
| Résistant à l'huile selon IEC 60811-404 (EF009770) | Non |
| Diamètre externe approx. (EF003921) | 8 mm |
| Rayon de courbure minimal admissible, utilisation flexible avec guidage forcé (EF011801) | 120 mm |
| Rayon de courbure minimal admissible, utilisation flexible/mouvement libre (EF011802) | 120 mm |
| Rayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803) | 60 mm |
| Température extérieure admissible du câble, en mouvement (EF001685) | -30 °C |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Catégorie (EF001619) | Autre |
