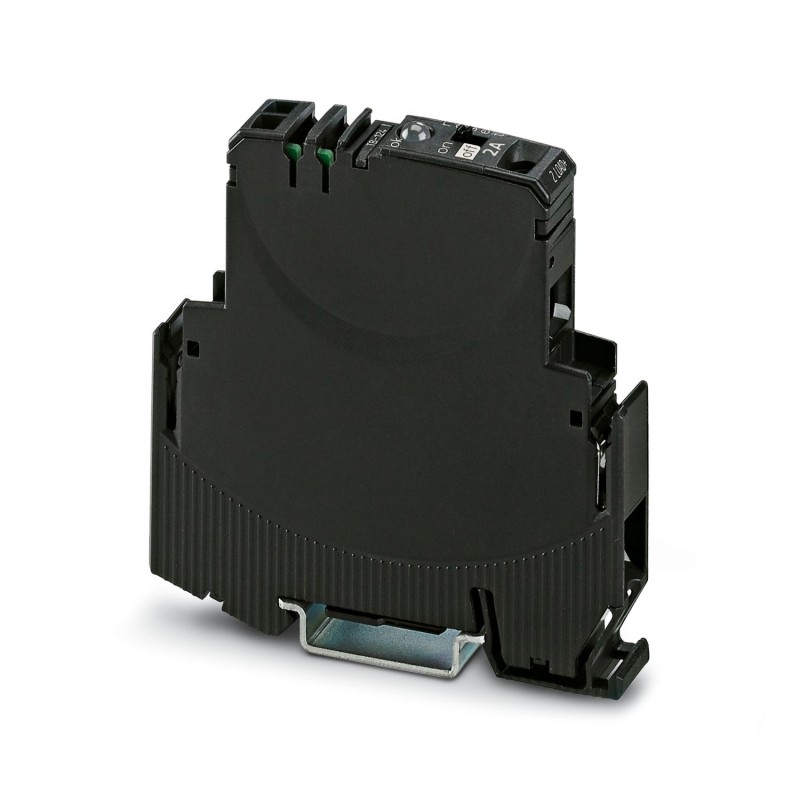

EC-E 2A DC24V 0903043 PHOENIX CONTACT Disjoncteur de protection d'appareils électronique
EC-E 2A DC24V
0903043
PHOENIX_CONTACT
Disjoncteur de protection d'appareils électronique
Interrupteur de protection électronique, 1 entrée de réinitialisation, courant nominal: 2 A
Relais de surveillance électronique, 1 entrée Reset, intensité nominale : 2 A
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | En cas de montage en série sans refroidissement par convection, l'intensité nominale de l'appareil ne doit pas dépasser 80 % maximum en raison de l'influence thermique en service continu (durée d'enclenchement de 100 %). Dans les installations ou machines, des précautions particulières doivent être prises afin d'éviter tout redémarrage des éléments (p. ex. utilisation d'un API de sécurité). Le montage en parallèle de plusieurs disjoncteurs n'est pas autorisé. |
Propriétés du produit
| Type de produit | Disjoncteur de protection d'appareils, électronique |
| Gamme de produits | EC-E |
| Type | Module pour profilés monobloc |
| Nombre de pôles | 1 |
| Nombre de voies | 1 |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
Propriétés électriques
| Type de fusible | Disjoncteur |
| Pouvoir de coupure ICN | Limitation de courant active |
| Fusible | électronique |
| Généralités | |
| Tension de service | 24 V DC |
| 18 V DC ... 32 V DC | |
| Intensité nominale IN | 2 A |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Mode de déclenchement | E (électronique) |
| Fusible requis en amont | pas nécessaire, élément Fail-Safe intégré |
| Rigidité diélectrique | max. 32 V DC (Circuit de charge) |
| Déconnexion | typ 1,8 x IN |
| Limitation de courant active | actif |
| Fusible | électronique |
| Plage de courant de repos I0 | typ. 25 mA ±5 mA (à l'état actif) |
| MTBF (IEC 61709, SN 29500) | 7430000 h (à 25 °C avec 80 % de charge) |
| 6590000 h (à 40 °C avec 80 % de charge) | |
| Chute de tension | 130 mV (pour IN) |
| Circuit de charge | |
| Charge capacitive max. | 20000 µF |
| Temporisation à l'enclenchement | typ. 0,5 s |
| Reset | |
| Tension d'entrée | max. 32 V DC |
| Courant absorbé | typ. 2,6 mA (pour 24 V DC) |
| Durée d'impulsion | min. 10 ms |
| Tension | < 3 V DC (Etat faible) |
| > 8 V DC (État High) | |
| Sortie d'état | |
| Tension de sortie | 24 V DC |
| Courant de sortie | max. 0,2 A (Protection contre les courts-circuits) |
| Affichage/signalisation à distance | |
| Dénomination connexion | Contact auxiliaire |
| Fonction de commutation | Entrée de remise à zéro |
Caractéristiques de raccordement
| Section nominale | 16,00 mm² |
| Type de raccordement | Raccordement vissé |
| Line+ / LOAD+ /0V | |
| Filetage vis | M4 |
| Couple de serrage | ... 1,2 Nm |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,5 mm² ... 16 mm² |
| Section du conducteur AWG | 26 ... 6 (conversion selon CEI) |
| Section de conducteur souple | 0,5 mm² ... 16 mm² |
| Section de conducteur souple [AWG] | 20 ... 6 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,5 mm² ... 10 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,5 mm² ... 10 mm² |
| 2 conducteurs rigides de même section | 0,5 mm² ... 4 mm² |
| 2 conducteurs de même section AWG, rigides | 20 ... 12 (conversion selon CEI) |
| 2 conducteurs souples de même section | 0,5 mm² ... 4 mm² |
| 2 conducteurs de même section AWG, souples | 20 ... 12 (conversion selon CEI) |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,5 mm² ... 2,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 6 mm² |
| Section nominale | 16 mm² |
| Contact auxliaire | |
| Filetage vis | M3 |
| Couple de serrage | ... 0,5 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 2,5 mm² |
| Line+ / LOAD+ /0V | |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M4 |
| Couple de serrage | 1,2 Nm |
| Longueur à dénuder | 10 mm |
| Section de conducteur souple | 0,5 mm² ... 16 mm² |
| Section de conducteur rigide | 0,5 mm² ... 16 mm² |
| Section conduct. AWG | 20 ... 6 |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 6 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,5 mm² ... 10 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,5 mm² ... 10 mm² |
| Contact auxiliaire | |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 8 mm |
| Section conduct. AWG | 24 ... 14 |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 2,5 mm² |
Dimensions
| Largeur | 12,5 mm |
| Hauteur | 83 mm |
| Hauteur NS 35/15 | 90,5 mm |
| Hauteur NS 35/7,5 | 83 mm |
| Profondeur | 80 mm |
Indications sur les matériaux
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V0 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 (Boîtiers) |
| Température ambiante (fonctionnement) | 0 °C ... 50 °C (pas de condensation) |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
Normes et spécifications
| Normes/prescriptions | UL 508 |
| Normes/prescriptions | CSA 22.2 |
| Remarque | N° 14 |
| Normes/prescriptions | UL 2367 |
| Normes/prescriptions | CSA 22.2 |
| Remarque | N° 142 |
| Normes/prescriptions | CSA 22.2 |
| Remarque | N° 213 |
| Normes/prescriptions | UL 1604 |
Montage
| Type de montage | Profilé : 35 mm |
