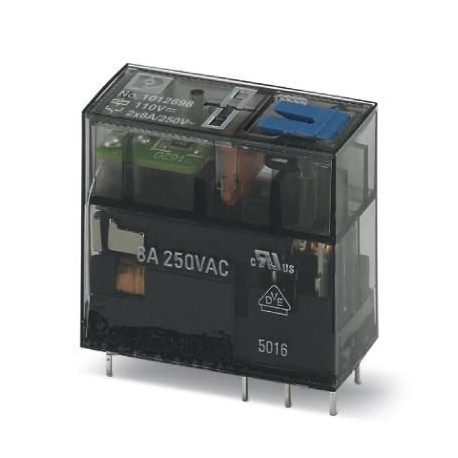

PHOENIX_CONTACT REL-MR-110DC/21-21/MS 1012698 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

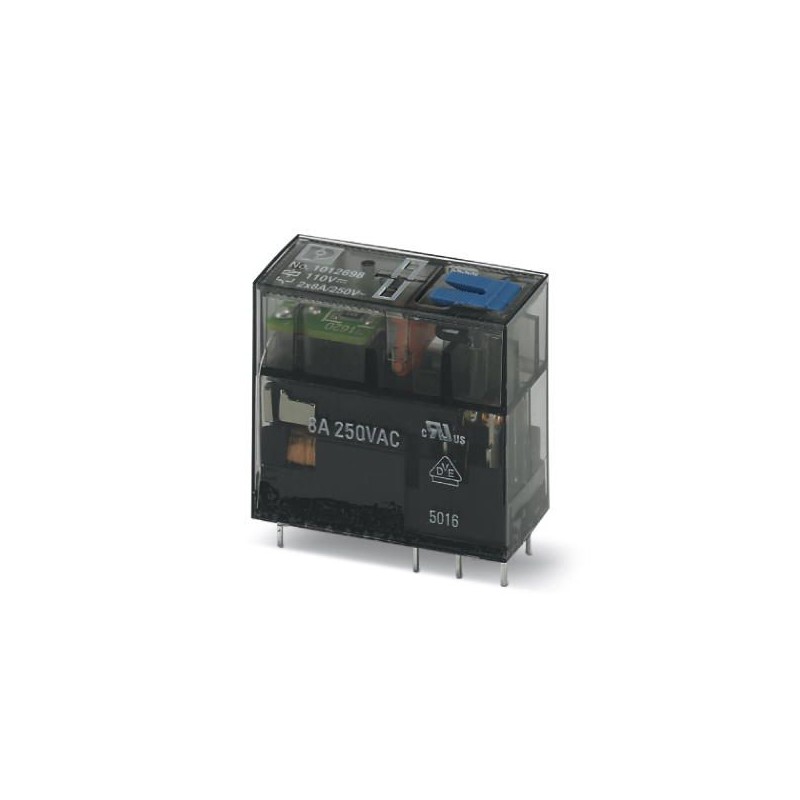

REL-MR-110DC/21-21/MS 1012698 PHOENIX CONTACT Unique relais

Référence: REL-MR-110DC/21-21/MS

Code: 1012698

Fabricant: PHOENIX_CONTACT

Description:

Unique relais
Relais miniature enfichable, avec contact d’alimentation, 2 contacts commutés, bouton de contrôle, affichage mécanique de la position de commutation, LED d’état, diode à écoulement libre, polarité A1+, A2, tension d’entrée 110 V DC

Catégories:

  • Relais > Relais de commutation
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 63,75 €

Prix unitaire: 6,375 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Clé De Données Commerciales

OrderkeyMillion douze mille six cent quatre vingt dix huit
Unité d'emballage10 pc
NoteFabriqués à la Commande (non-remboursable)
GTIN4055626490175
Poids par Pièce (hors emballage)16.600 g
Tarif des douanes numéroQuatre vingt cinq million trois cent soixante quatre mille neuf cent
Pays d'origineDE (Allemagne)

Dimensions

Largeur12,7 mm
Hauteur29 mm
Profondeur25 mm

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C

Bobine de côté

Nominale d'entrée tension d'alimentation UN110 V DC
Plage de tension d'entrée, en référence à UNvoir le schéma
Typique du courant d'entrée à l'universitéN3,6 mA
Temps de réponse typique9 ms
Typique temps de la libération6 ms

Côté de Contact

Type de Contact2 PDT
Type de contact de l'interrupteur deContact unique
Matériau de ContactAgNi
Tension de commutation maximale250 V AC/DC
Minimum tension de commutation12 V (10 mA)
Min. courant de commutation10 mA (à 12 V)
Courant d'appel maximal16 A (20 ms)
La limitation de courant continu8 Un
Pouvoir de coupure nominal (charge ohmique) max.2000 VA (250 V AC)
Capacité de commutation selon la norme IEC 60947-5-11 A à 24 V DC13)
1,5 A (à 24 V, AC15)
1,5 A (120 V, AC15)
1,5 A (240 V, AC15)
Charge du moteur conformément à UL 5081/4 HP, 120 V AC (N/O contact)
1/2 HP, 240 V CA (N/O contact)

Général

Tension d'essai d'enroulement du relais/relais de contact5 kV AC (50 Hz, 1 min.)
Tension d'essai de relais de contact/contact relais5 kV AC (50 Hz, 1 min.)
Tension d'essai PDT/PDT5 kV AC
Service mécanique de la vie5x 10Sixcycles

Les normes et les Règlements

Normes/règlementsEN 61810-1
VDE 0435-201
EN 50178

L'Environnement De La Conformité Des Produits

La Chine RoHSRespectueux De L'Environnement L'Utilisation De La Période = 50
Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant”

Les Classifications

ETIM for 1012698 Relais (EC001437)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique88 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueEntraînement, polarité (EF003355)
Valeur de la caractéristiqueNon polarisé
Nom de la caractéristiqueComportement de commutation de l'entraînement (EF003356)
Valeur de la caractéristiqueMonostable
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique2
Nom de la caractéristiqueType de contact de commutation (EF003358)
Valeur de la caractéristiqueContact simple
Nom de la caractéristiqueAvec contacts à guidage forcé (EF003357)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNon traité
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique0.0036 A
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique12.7 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique29 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique25 mm
