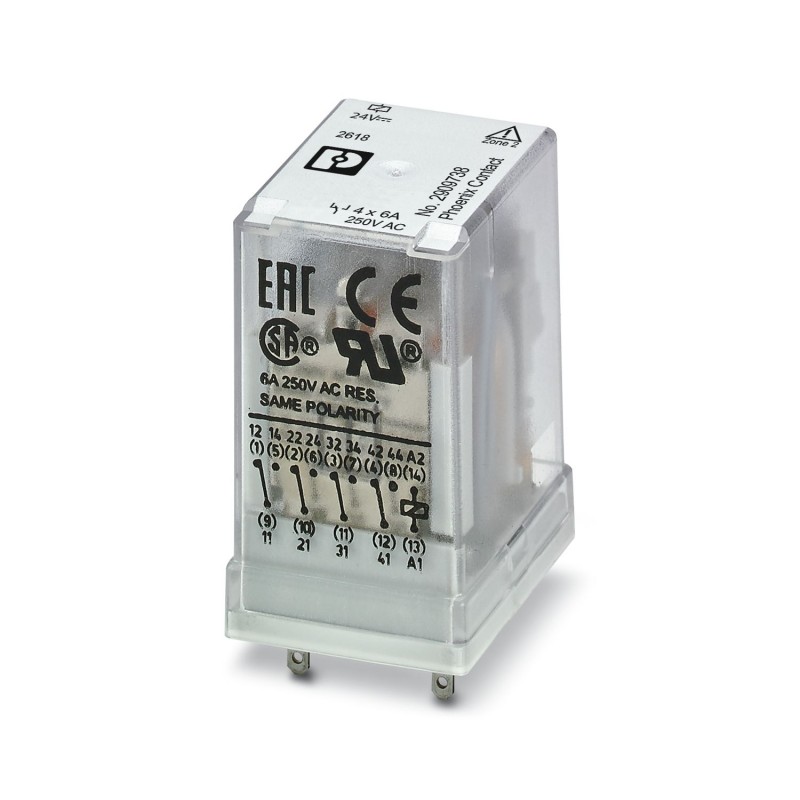

REL-IR4/24DC/4X21/EX 2909738 PHOENIX CONTACT Unique relais
REL-IR4/24DC/4X21/EX
2909738
PHOENIX_CONTACT
10
Unique relais
Relais industriel enfichable, étanche RT III avec contacts de puissance, 4 contacts commutés, indicateur de position de commutation mécanique, polarité : pas de polarité, tension d’entrée : 24 V DC en combinaison avec des prises RIF-2.../EX homologuées selon ATEX/IECEx (zone 2) et Ex zone classe I, div. 2.
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent neuf mille sept cent trente huit |
|---|---|
| Unité d'emballage | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626379685 |
| Poids par Pièce (hors emballage) | 35.430 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante quatre mille cents quatre vingt dix |
| Pays d'origine | PL (Pologne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Bobine de côté
| Nominale d'entrée tension d'alimentation UN | 24 V DC |
|---|---|
| Plage de tension d'entrée, en référence à UN | voir le schéma |
| Typique du courant d'entrée à l'universitéN | 38 mA |
| Temps de réponse typique | 13 ms |
| Typique temps de la libération | 3 ms |
| La dissipation de puissance pour les conditions nominales | 0,91 W |
Côté de Contact
| Type de Contact | 4 Pdt |
|---|---|
| Type de contact de l'interrupteur de | Contact unique |
| Matériau de Contact | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Minimum tension de commutation | 5 V (24 mA) |
| Min. courant de commutation | 5 mA (à 24 V) |
| Courant d'appel maximal | 16 A (20 ms, N/O contact) |
| 12 (4 s, 4 S/O contacts) | |
| La limitation de courant continu | 6 Un |
| Pouvoir de coupure nominal (charge ohmique) max. | 144 W (24 V DC) |
| 124 W (à 48 V DC) | |
| 108 W (à 60 V DC) | |
| 52 W (110 V DC) | |
| 48 W (220 V DC) | |
| 1500 VA (250 V AC) | |
| Capacité de commutation min. | 0,12 W |
| Capacité de commutation | 2 A (à 24 V DC13) |
| 1 A (à 230 V, AC15) | |
| Capacité de commutation selon la norme IEC 60947-5-1 | 2 A (à 24 V DC13) |
| 1 A (à 230 V, AC15) | |
| Charge du moteur conformément à UL 508 | 1/3 HP, 240 V CA |
Général
| Tension d'essai d'enroulement du relais/relais de contact | 2,5 kVrms(50 Hz, 1 min.) |
|---|---|
| Tension d'essai PDT/PDT | 2,5 kVrms(50 Hz, 1 min.) |
| Mode de fonctionnement | 100% facteur de marche |
| Degré de protection | RT III |
| Service mécanique de la vie | 1x 10Septcycles, environ |
| Position de montage | tout |
Les normes et les Règlements
| Normes/règlements | IEC 60664 |
|---|---|
| CEI 61810 | |
| Tension nominale d'isolation | 250 V AC |
| Nominale tension de choc | 2,5 kV |
| Isolation | Isolation de base |
| Degré de pollution | Deux |
| Catégorie de surtension | II |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 5.1Vingt sept million trois cent soixante et onze mille six centeCl@ss 6.0Vingt sept million trois cent soixante et onze mille six centeCl@ss 7.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 8.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 9.0Vingt sept million trois cent soixante et onze mille six cent un
UNSPSC 6.01Trente million deux cent onze mille neuf cent seizeUNSPSC 7.0901Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 11Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 12.01Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 13.2Trente neuf million cents vingt deux mille trois cent trente quatre
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Fiche |
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Non |
| Tension d'alimentation de courant nominal CC (EF003980) | 18.7 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Non polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 4 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.038 A |
| Classe de protection (IP) (EF005474) | Autre |
| Largeur (EF000008) | 21.2 mm |
| Hauteur (EF000040) | 27.5 mm |
| Profondeur (EF000049) | 35.6 mm |
