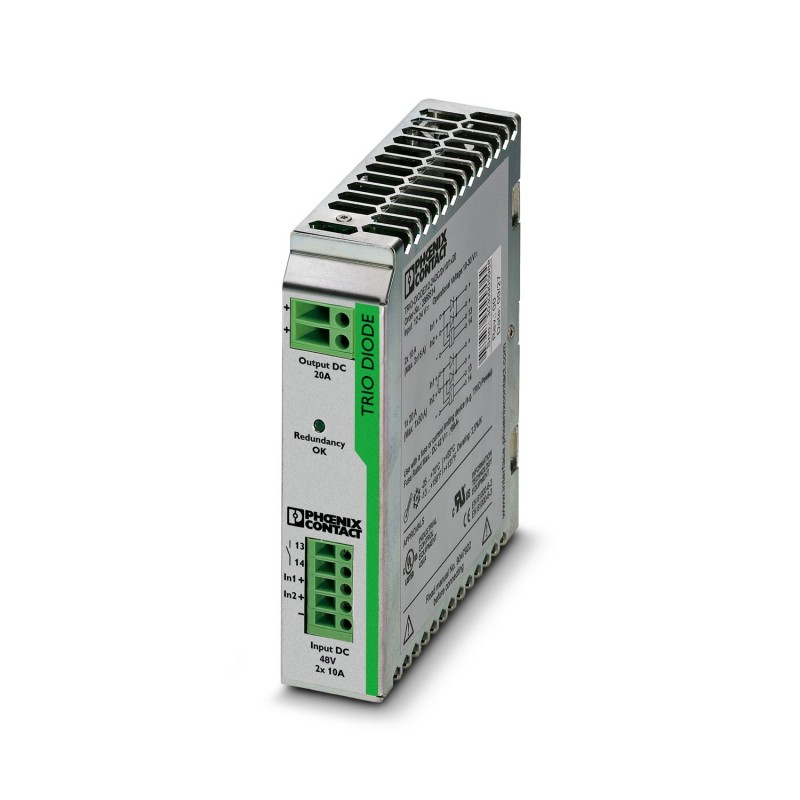

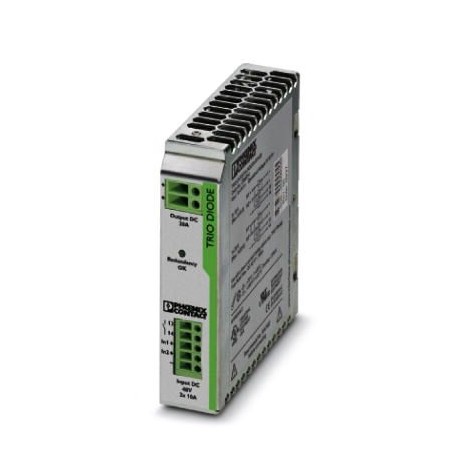

TRIO-DIODE/48DC/2X10/1X20 2866527 PHOENIX CONTACT Module pour redondance Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

TRIO-DIODE/48DC/2X10/1X20 2866527 PHOENIX CONTACT Module pour redondance

TRIO-DIODE/48DC/2X10/1X20

2866527

PHOENIX_CONTACT

Module pour redondance

Module de redondance avec contrôle de fonction, 48 VDC, 2 x 10 A, 1 x 20 A

Module redond. avec surveill. fonctionn., 48 V DC, 2x 10 A, 1x 20 A

Plus de détails


Alimentations

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

Les plus vendus

En savoir plus



Caractéristiques techniques

Données d'entrée
Fonctionnement DC
Plage de tension nominale d'entrée48 V DC
Plage de tension d'entrée30 V DC ... 56 V DC
Type de tension de la tension d'alimentationDC
Protection contre l'inversion de polarité< oui60 V
Courant d'entrée nominal (IN)2x 10 A (-25 °C ... 55 °C)
1x 20 A (-25 °C ... 55 °C)
Courant maximal Imax2x 15 A (-25 °C ... 40 °C)
1x 30 A (-25 °C ... 40 °C)
Protection contre les transitoiresVaristance
Chute de tension entrée / sortieenv. 0,65 V

Données de sortie
Rendement> 97 %
Tension de sortie nominaleUIn- 0,65 V
Courant nominal de sortie (IN)20 A (Augmentation de puissance)
10 A (Redondance)
Déclassement55 °C ... 70 °C (2,5 %/K)
Puissance dissipée à vide maximale7 W (IOUT= 10 A)
Puissance dissipée charge nominale max.14 W (IOUT= 20 A)
Connectabilité en sérienon
Signal: Redondance OK sans potentiel
Description de la sortieContact fermé pour UIN1 & UIN2 > 28 V
Tension de commutation maximale30 V AC/DC
Courant d'appel maximum≤ 100 mA (protection contre les courts-circuits)

Caractéristiques de raccordement
Entrée
Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.14
Longueur à dénuder9 mm
Filetage visM2,5
Couple de serrage min.0,4 Nm
Couple de serrage max.0,5 Nm
Sortie
Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,5 mm²
Section de conducteur rigide max.6 mm²
Section de conducteur souple min.0,5 mm²
Section de conducteur souple max.4 mm²
Section du conducteur AWG min.20
Section du conducteur AWG max.10
Longueur à dénuder14 mm
Filetage visM3
Couple de serrage min.0,5 Nm
Couple de serrage max.0,6 Nm
Signal
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.14
Filetage visM2,5
Couple de serrage min.0,4 Nm
Couple de serrage max.0,5 Nm

Signalisation
Modes de signalisationLED
Contact de relais
Sortie de signal: Redondance OK sans potentiel
Affichage d'étatLED « Redundancy OK »
Informations sur l'affichage d'étatUIN1& UIN2> 28 V : la LED s'allume en vert

Propriétés électriques
Tension d'isolement entrée, sortie/boîtier500 V

Propriétés du produit
Type de produitModule de redondance
Gamme de produitsTRIO DIODE
MTBF (IEC 61709, SN 29500)> 10000000 h (40 °C)
LEDoui
État de la gestion des données
Révision de l'article01
Propriétés d'isolation
Classe de protectionIII
Degré de pollution2

Dimensions
Largeur32 mm
Hauteur130 mm
Profondeur115 mm
Graduation1,8 UL
Dimensions de montage
Distance de montage à droite/à gauche0 mm / 0 mm
Distance de montage en haut/en bas50 mm / 50 mm

Montage
Type de montageMontage sur rail DIN
Instructions de montagejuxtaposable : horizontalement 0 mm, verticalement 50 mm
Emplacement pour le montageProfilé horizontal NS 35, EN 60715

Indications sur les matériaux
Matériau du boîtierMétallique
Matériau du boîtierTôle d'acier galvanisée
Version du boîtierTôle d'acier galvanisée
Version des éléments latérauxAluminium

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 70 °C (derating à partir de 55 °C : 2,5%/K)
Température ambiante (stockage/transport)-40 °C ... 85 °C
Classe climatique3K3 (selon EN 60721)
Humidité de l'air max. admissible (service)≤ 95 % (à 25 °C, sans condensation)
Choc15g toutes directions, selon CEI 60068-2-27
Vibrations (service)
15 Hz ... 150 Hz, 2,3g tv= 90 min.

Normes et spécifications
Norme – Equipement électronique des installations à courant fortEN 50178/VDE 0160 (PELV)
Norme – sécurité électriqueEN 60950-1/VDE 0805 (SELV)
Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriquesEN 50178
Norme – Faible tension de protectionCEI 60950-1 (SELV) et EN 60204-1 (PELV)
Norme, sectionnement sûrDIN VDE 0100-410

Homologations
Homologations ULUL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
Conformité/homologations
SIL selon CEI 615080

Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
Directive basse tensionConformité à la directive NSR 2014/35/UE
Règles CEM Perturbations radioélectriquesEN 61000-6-3
EN 61000-6-4
Règles CEM - Immunité électromagnétiqueEN 61000-6-1
EN 61000-6-2
Décharge électrostatique
Normes/PrescriptionsEN 61000-4-2
Décharge électrostatique
Décharge par contact6 kV (Sévérité de contrôle 3)
Décharge dans l'air8 kV (Sévérité de contrôle 3)
RemarqueCritère B
Champ électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Champ électromagnétique HF
Plage de fréquence80 MHz ... 1 GHz
Intensité de champ10 V/m (Sévérité de contrôle 3)
Plage de fréquence1 GHz ... 2 GHz
Intensité de champ10 V/m (Sévérité de contrôle 3)
Plage de fréquence2 GHz ... 3 GHz
Intensité de champ10 V/m (Sévérité de contrôle 3)
RemarqueCritère A
Transitoires électriques rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Transitoires électriques rapides (en salves)
Entrée2 kV (Sévérité de contrôle 3 - asymétrique)
Sortie2 kV (Sévérité de contrôle 3 - asymétrique)
RemarqueCritère B
Contrainte de surtension transitoire (Surge)
Normes/PrescriptionsEN 61000-4-5
Contrainte de surtension transitoire (Surge)
Entrée0,5 kV (Sévérité de contrôle 1 - symétrique)
0,5 kV (Sévérité de contrôle 1 - asymétrique)
Sortie0,5 kV (Sévérité de contrôle 1 - symétrique)
0,5 kV (Sévérité de contrôle 1 - asymétrique)
RemarqueCritère B
Perturbations conduites
Normes/PrescriptionsEN 61000-4-6
Perturbations conduites
E/S/Aasymétrique
Plage de fréquence0,15 MHz ... 80 MHz
RemarqueCritère A
Tension10 V (Sévérité de contrôle 3)
Émissions
Normes/PrescriptionsEN 61000-6-3
Tension perturbatrice selon à EN 55011EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles
Perturbations radioélectriques selon EN 55011EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles
Critères
Critère AFonctionnement normal dans le cadre des limites fixées.
Critère BPerturbation temporaire du fonctionnement, que le dispositif corrige de lui-même.

ETIM for 2866527 Appareillage industriel basse tension (EC000683)
Caractéristique Valeur
Fonction (EF000030) Autre
Type de tension de fonctionnement (EF005294) CC
Tension de fonctionnement CC (EF008208) 30 V
Avec affichage LED (EF005950) Oui
