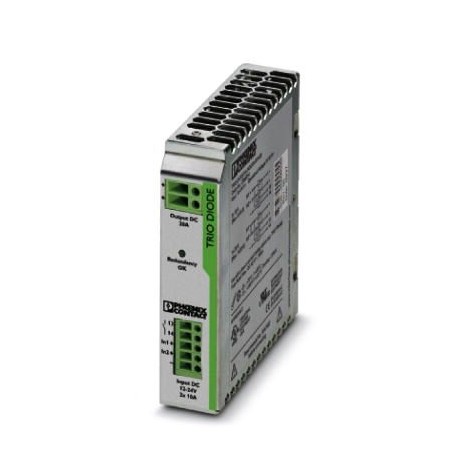

TRIO-DIODE/12-24DC/2X10/1X20 2866514 PHOENIX CONTACT Module pour redondance
TRIO-DIODE/12-24DC/2X10/1X20
2866514
PHOENIX_CONTACT
Module pour redondance
Module de redondance avec surveillance fonctionnelle, 12 ... 24 V CC, 2 x 10 A, 1 x 20 A
Module redondant avec surveillance de fonctionnement, 12 ... 24 V DC, 2x 10 A, 1x 20 A
Appareillage industriel basse tension > Limiteur de surtension
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Données d'entrée
| Fonctionnement DC | |
| Plage de tension nominale d'entrée | 12 V DC ... 24 V DC |
| Plage de tension d'entrée | 10 V DC ... 30 V DC |
| Plage de tension d'entrée DC | 10 V DC ... 30 V DC |
| Type de tension de la tension d'alimentation | DC |
| Protection contre l'inversion de polarité | < oui60 V |
| Courant d'entrée nominal (IN) | 2x 10 A (-25 °C ... 55 °C) |
| 1x 20 A (-25 °C ... 55 °C) | |
| Courant maximal Imax | 2x 15 A (-25 °C ... 40 °C) |
| 1x 30 A (-25 °C ... 40 °C) | |
| Protection contre les transitoires | Varistance |
| Chute de tension entrée / sortie | 0,5 V |
Données de sortie
| Rendement | > 97 % |
| Tension de sortie nominale | UIn- 0,5 V |
| Courant nominal de sortie (IN) | 20 A (Augmentation de puissance) |
| 10 A (Redondance) | |
| Déclassement | 55 °C ... 70 °C (2,5 %/K) |
| Puissance dissipée charge nominale max. | 7 W (IOUT= 10 A) |
| Connectabilité en série | non |
| Signal: Redondance OK sans potentiel | |
| Description de la sortie | contact fermé avec UIN1& UIN2> 8 V |
| Tension de commutation maximale | max. 60 V DC |
| Courant d'appel maximum | ≤ 100 mA (protection contre les courts-circuits) |
Caractéristiques de raccordement
| Entrée | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 9 mm |
| Filetage vis | M2,5 |
| Couple de serrage min. | 0,4 Nm |
| Couple de serrage max. | 0,5 Nm |
| Sortie | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 14 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Signal | |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Filetage vis | M2,5 |
| Couple de serrage min. | 0,4 Nm |
| Couple de serrage max. | 0,5 Nm |
Signalisation
| Modes de signalisation | LED |
| Contact de relais | |
| Sortie de signal: Redondance OK sans potentiel | |
| Affichage d'état | LED « Redundancy OK » |
| Informations sur l'affichage d'état | UIN1& UIN2> 8 V : La LED est allumée en vert. |
Propriétés électriques
| Tension d'isolement entrée, sortie/boîtier | 500 V |
Propriétés du produit
| Type de produit | Module de redondance |
| Gamme de produits | TRIO DIODE |
| MTBF (IEC 61709, SN 29500) | > 10000000 h (40 °C) |
| LED | oui |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Degré de pollution | 2 |
Dimensions
| Largeur | 32 mm |
| Hauteur | 130 mm |
| Profondeur | 115 mm |
| Graduation | 1,8 UL |
| Dimensions de montage | |
| Distance de montage à droite/à gauche | 0 mm / 0 mm |
| Distance de montage en haut/en bas | 50 mm / 50 mm |
Montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
Indications sur les matériaux
| Matériau du boîtier | Métallique |
| Matériau du boîtier | Tôle d'acier galvanisée |
| Version du boîtier | Tôle d'acier galvanisée |
| Version des éléments latéraux | Aluminium |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (derating à partir de 55 °C : 2,5%/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Classe climatique | 3K3 (selon EN 60721) |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Choc | 15g toutes directions, selon CEI 60068-2-27 |
| Vibrations (service) | |
| 15 Hz ... 150 Hz, 2,3g tv= 90 min. | |
Normes et spécifications
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 50178 |
| Norme – Faible tension de protection | CEI 60950-1 (SELV) et EN 60204-1 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
Homologations
| Homologations UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Directive basse tension | Conformité à la directive NSR 2014/35/UE |
| Règles CEM Perturbations radioélectriques | EN 61000-6-3 |
| EN 61000-6-4 | |
| Règles CEM - Immunité électromagnétique | EN 61000-6-1 |
| EN 61000-6-2 | |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Boîtier | Niveau 3 |
| Décharge électrostatique | |
| Décharge par contact | 6 kV (Décharge par contact) |
| Décharge dans l'air | 8 kV (Décharge dans l'air) |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 3 GHz |
| Intensité de champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | 2 kV (niveau 3 - asymétrique : conducteur par rapport à la terre) |
| Sortie | 2 kV (niveau 3 - asymétrique : conducteur par rapport à la terre) |
| Remarque | Critère B |
| Contrainte de surtension transitoire (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Contrainte de surtension transitoire (Surge) | |
| Entrée | 2 kV (niveau 3 - asymétrique : conducteur par rapport à la terre) |
| 1 kV (Niveau 2 - symétrique : conducteur par rapport à conducteur) | |
| Sortie | 2 kV (niveau 3 - asymétrique : conducteur par rapport à la terre) |
| 1 kV (Niveau 2 - symétrique : conducteur par rapport à conducteur) | |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Entrée/sortie | Niveau 3 |
| Plage de fréquence | 150 kHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V |
| Émissions | |
| Normes/Prescriptions | EN 61000-6-3 |
| Tension perturbatrice selon à EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Perturbations radioélectriques selon EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Caractéristique | Valeur |
|---|---|
| Fonction (EF000030) | Autre |
| Type de tension de fonctionnement (EF005294) | CC |
| Tension de fonctionnement CC (EF008208) | 12 V |
| Avec affichage LED (EF005950) | Oui |
