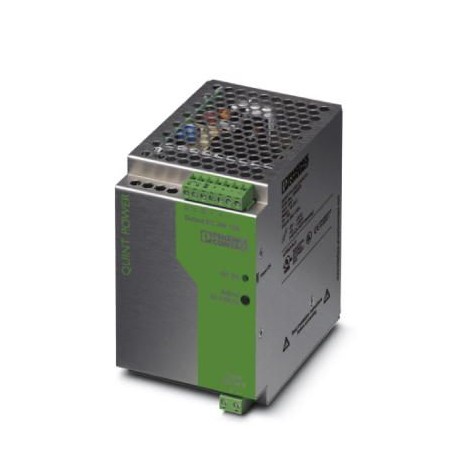

QUINT-PS- 24DC/24DC/10 2866378 PHOENIX CONTACT Convertisseur DC/DC QUINT, découpage primaire, entrée : 24 V ..
QUINT-PS- 24DC/24DC/10
2866378
PHOENIX_CONTACT
Convertisseur DC/DC QUINT, découpage primaire, entrée : 24 V DC, sortie : 24 V DC/10 A
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Description des produits
Le convertisseur QUINT DC-DC 24 V/10 A convertit la tension continue de 18 à 32 V en une tension de sortie régulée et réglable de 24 V isolée galvaniquement. Si une tension continue réglée et stable de 24 V n'est pas disponible pour alimenter un appareil, le convertisseur DC-DC assure l'adaptation du consommateur de 24 V : une tension de sortie réglable de 22,5 à 28,5 V est produite à partir d'une tension continue non régulée.
Les circuits de tension continue sont isolés les uns des autres par une isolation galvanique. Avec son pas de 80 mm, le boîtier est particulièrement étroit. La sortie DC-OK sans potentiel et une LED DC-OK sont disponibles pour la signalisation.
Cotes
| Largeur | 80 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur en cas de montage alternatif | 122 mm |
| Hauteur en cas de montage alternatif | 130 mm |
| Profondeur en cas de montage alternatif | 83 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
| Immunité | EN 61000-6-2:2005 |
Données d'entrée
| Tension d'entrée nominale | 24 V DC |
|---|---|
| Plage de tension nominale d'entrée | 24 V DC |
| Plage de tension d'entrée | 18 V DC ... 32 V DC |
| Plage de fréquence DC | 0 Hz |
| Choc de courant d'enclenchement | < 20 A (typique) |
| Protection contre microcoupures | > 3 ms (24 V DC) |
| Fusible d'entrée | 25 A (temporisé, intérieur) |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance |
Données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie | 22,5 V DC ... 28,5 V DC (> 24 V DC, constante de puissance limitée) |
| Courant de sortie nominal | 10 A (-25 °C ... 60 °C) |
| Déclassement | 60 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Charge capacitive max. | Illimité |
| Limitation de courant active | env. 18 A |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 2 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 60 mVCC |
| Puissance de sortie | 240 W |
| Temps d'enclenchement typique | < 1 s |
| Puissance dissipée à vide maximale | < 2 W |
| Puissance dissipée charge nominale max. | < 28 W |
Généralités
| Poids net | 0,95 kg |
|---|---|
| Témoin de présence de la tension de service | LED verte |
| Rendement | > 88 % |
| Tension d'isolement entrée/sortie | 1 kV (contrôle individuel) |
| 1,5 kV (homologation du type) | |
| Classe de protection | III |
| MTBF (CEI 61709, SN 29500) | > 500000 h |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Mode de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Mode de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Signalisation
| Dénomination sortie | DC-OK, active |
|---|---|
| Description de la sortie | UOUT> 21,5 V : Signal « high » |
| Tension de commutation maximale | ≤ 24 V DC |
| Tension de sortie | + 24 V DC |
| Courant de charge permanent | ≤ 40 mA |
| Affichage d'état | LED verte « DC OK » |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Filetage vis | M3 |
| Dénomination sortie | DC-OK, sans potentiel |
| Description de la sortie | UOUT> 21,5 V : contact fermé |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant de charge permanent | ≤ 1 A |
| Affichage d'état | LED verte « DC OK » |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2866378-QUINT-PS- 24DC/24DC/10 | 126 Kbytes |
|
