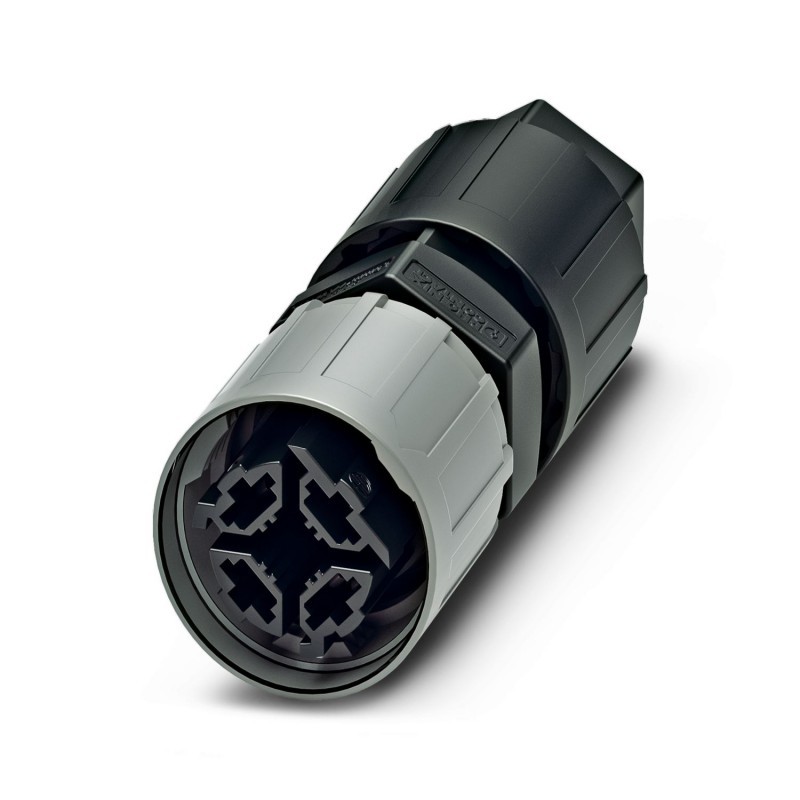

QPD P3PE2,5 9-14 BK 1423988 PHOENIX CONTACT Connecteur
QPD P3PE2,5 9-14 BK
1423988
PHOENIX_CONTACT
Connecteur
Connecteur, raccordement QUICKON, nombre de pôles : 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, noir, avec écrou QUICKON, diamètre extérieur du câble : 9 mm ... 14 millimètre
Connecteur, product family: QPD, type de raccordement: Raccordement IDC, nombre de pôles: 3+PE, 1 mm2 ... 2,5 mm2, 690 V, 20 A, PA, noir, avec écrou QUICKON, codage: Languette de détrompage, diamètre extérieur du câble: 9 mm ... 14 mm
Installations électriques intérieures enfichables > Connecteur pour installation intérieure enfichable
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Connecteur d'installation |
| Gamme de produits | QPD |
| Type | QPD 4x2,5 |
| Nombre de pôles | 4 |
| Enfichable | 3+PE |
| Repérage des points de connexion | 1, 2, 3, PE |
| Nombre de connexions | 4 |
| Nombre de raccordements par pôle | 1 |
| Détrompage | Languette de détrompage |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| Tension de tenue aux chocs assignée (III/2) | 6 kV |
| Tension de tenue aux chocs assignée (III/3) | 6 kV |
| Courant de référence | 20 A |
| Résistance de contact | < 4 mΩ |
| Tension de dimensionnement (II/2) | 1000 V |
| Tension de dimensionnement (III/2) | 690 V |
| Tension de référence (III/3) | 690 V |
| Tension nominale UN | 690 V AC |
| 690 V DC | |
| Intensité nominale IN | 20 A |
| Technologie de raccordement | |
| Type de raccordement côté champ | Raccordement IDC |
| Nombre de raccordements de câbles de même section | max. 10 |
| Raccordement du conducteur | |
| Section raccordable souple | 1 mm² ... 2,5 mm² |
| Section raccordable rigide | 1 mm² ... 2,5 mm² |
| Section raccordable AWG | 16 ... 14 |
| Couple de serrage Écrou de verrouillage | 10 Nm |
| Dessin coté |  |
| Largeur | 30 mm |
| Hauteur | 30 mm |
| Longueur | 71 mm |
| Diamètre | 30 mm |
| Couleur | noir (RAL 9005) |
| Matériau Boîtier | PA |
| Matériau Contact | Cu |
| Matériau Surface des contacts | plaqué argent |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant de fil | PVC / PE / TPE / caoutchouc |
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6 / min. 0,15 mm |
| Diamètre extérieur du câble | 9 mm ... 14 mm |
| Diamètre de fil avec isolation | 2 mm ... 3,6 mm |
| Repérage des points de connexion | 1, 2, 3, PE |
| Matériel Isolant du fil | PVC / PE / TPE / caoutchouc |
| Absence d'halogène | oui |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | max. 50 |
| Conditions ambiantes | |
| Indice de protection | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| Protégé contre le toucher à l'état débranché (IP2X) | |
| Résistance aux chocs | IK07 |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Température lors du raccordement | -5 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 100 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
