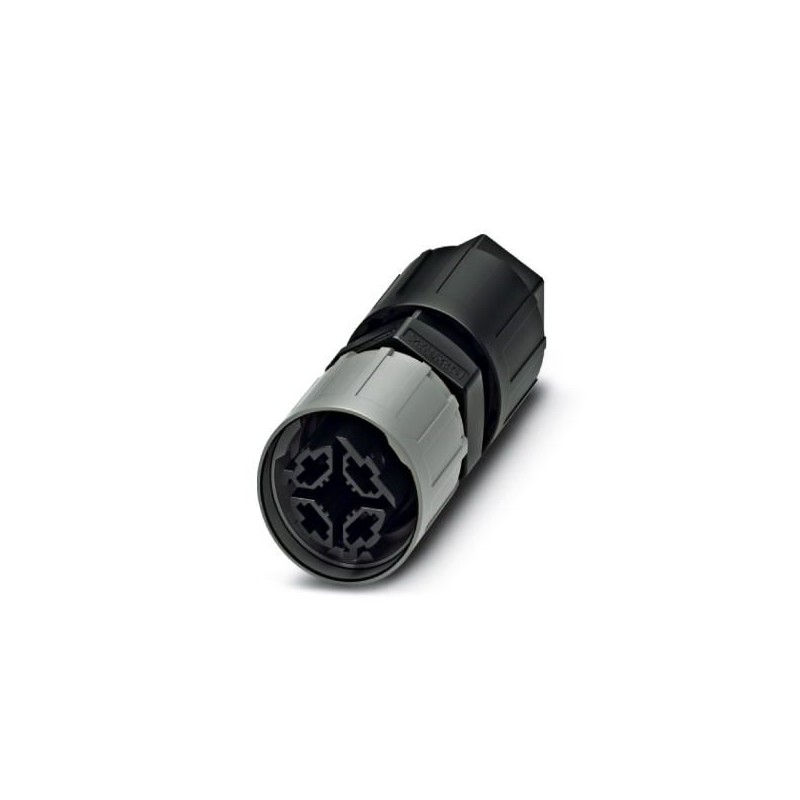

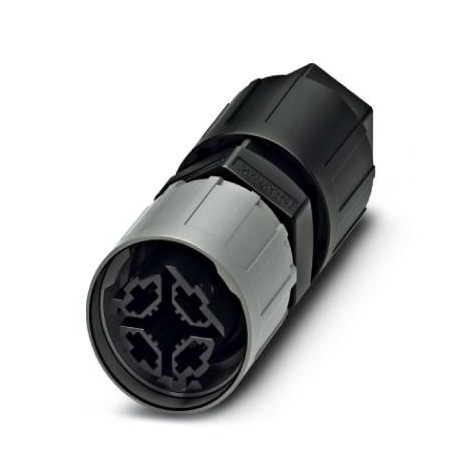

QPD P 2PE1,5 4-9 BK 1414705 PHOENIX CONTACT Connecteur
QPD P 2PE1,5 4-9 BK
1414705
PHOENIX_CONTACT
Connecteur
Connecteur, raccordement QUICKON, nombre de pôles : 2+PE, 0,5 mm² ... 1,5 mm², 690 V, 17,5 A, noir, avec écrou QUICKON, diamètre extérieur du câble : 5 mm ... 9,5 millimètre
Installations électriques intérieures enfichables > Connecteur pour installation intérieure enfichable
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent quatorze mille sept cent cinq |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 473 (C-2-2017) |
| GTIN | 4055626031675 |
| Poids par Pièce (hors emballage) | 36.800 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | PL (Pologne) |
Général
| Type | SPQ 3x1,5 |
|---|---|
| Couleur | noir |
| Verrouillage de type | Vis de verrouillage |
| Méthode de connexion | Branchement QUICKON |
| Connexion IDC | |
| Nombre de postes | Trois |
| Remarque nombre de postes | 2+PE |
| Couple de serrage des vis, écrou | 8 Nm |
| Couple de serrage, contre-écrou | 5 Nm |
| Nombre de connexions | Trois |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Chef de section transversale solide min. | 0,5 mm2 |
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section AWG min. | Vingt |
| Chef de section AWG max. | Seize |
Cabel
| La Structure de l'individu litz dans acc. VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6/min. 0,15 mm |
|---|---|
| Fil de matériau d'isolation | PVC/PE/TPE/caoutchouc |
| Diamètre du fil, y compris l'isolation | 1.6 mm 3 mm ... |
| Câble externe de diamètre | 5 mm 9,5 mm ... |
| Position de marquage | 1, 2, PE |
Conditions ambiantes
| Degré de protection | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Température ambiante (stockage/transport) | -40 °C ... 100 °C |
| La température lors de conducteur relié | -5 °C ... 50 °C |
Caractéristiques électriques
| Courant Nominal j'N | 17.5 Une |
|---|---|
| Courant nominal | 17.5 Une |
| Tension assignée (III/3) | 690 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Nominale tension de choc (III/3) | 6 kV |
| Nominale tension de choc (III/2) | 8 kV |
| Nominale tension de choc (II/2) | 8 kV |
Caractéristiques mécaniques
| QUICKON connectability | max. 10 |
|---|---|
| Insertion/retrait des cycles | > 50 |
| Catégorie de choc de l'impact | IK07 |
Fiche de données
| Matériau de Contact | Cu |
|---|---|
| La surface de Contact matériau | plaqué argent |
| Contact matériau de support | PA |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | Trois |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million cents quarante trois mille quatre centeCl@ss 6.0Vingt sept million cents quarante trois mille quatre centeCl@ss 7.0Vingt sept million quatre cent quarante mille six cent cinqeCl@ss 8.0Vingt sept million quatre cent quarante mille six cent cinqeCl@ss 9.0Vingt sept million quatre cent quarante mille six cent cinq
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
