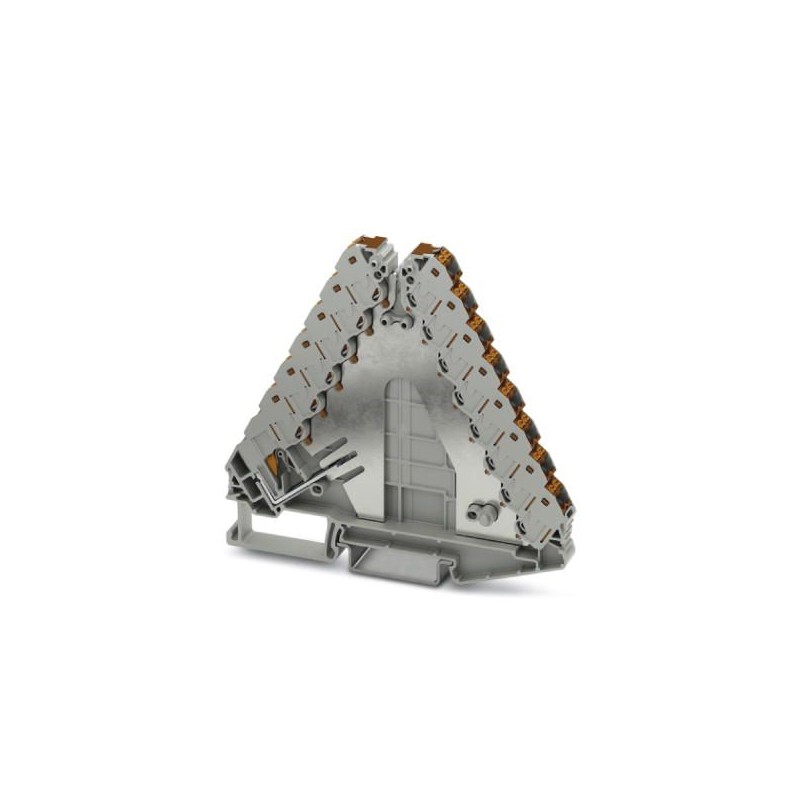

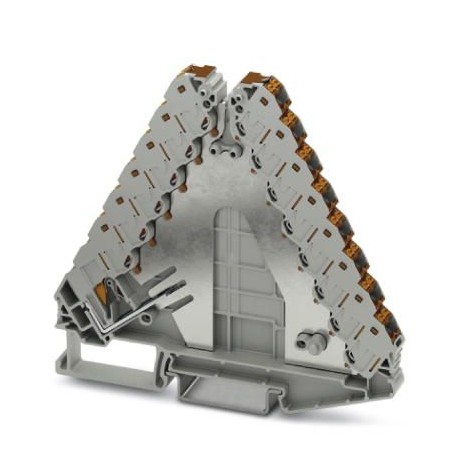

PTRVB 8-FI /BN 1067596 PHOENIX CONTACT Les distributeurs potentiels
PTRVB 8-FI /BN
1067596
PHOENIX_CONTACT
10
Les distributeurs potentiels
Répartiteur de potentiel, avec option d’alimentation jusqu’à 6 mm², tension nominale : 250 V, courant nominal : 17,5 A, type de raccordement : raccord enfichable, section de dimensionnement : 1,5 mm², section de dimensionnement : 0,14 mm² - 2,5 mm², Centrale électrique, Section de dimensionnement : 4 mm², section de frappe : 0,2 mm² - 6 mm², montage : NS 35/7,5, NS 35/15, couleur : gris, couleur des éléments de raccordement : marron
Blocs de jonction > Bloc de jonction traversant
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million soixante sept mille cinq cent quatre vingt seize |
|---|---|
| Unité d'emballage | 10 pc |
| Quantité d'ordre Minimum | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626737928 |
| Poids par Pièce (hors emballage) | 46.740 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | PL (Pologne) |
Général
| Nombre de postes | Deux |
|---|---|
| Nombre de niveaux | Huit |
| Nombre de connexions | Vingt neuf |
| Potentiels | Un |
| Nominale de la section transversale de rachat | 4 mm2 |
| Couleur | gris |
| La couleur des éléments de connexion | brun |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Nominale tension de choc | 4 kV |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de dissipation de puissance pour les conditions nominales | 0,56 W (la valeur est multipliée lors de la connexion à plusieurs niveaux) |
| Maximum de courant de charge | 24 A (par chambre avec 2,5 mm2 conducteur de section) |
| Maximum total de l'actif | 37 A (par le distributeur) |
| Courant Nominal j'N | De 17,5 A (avec 1,5 mm2 conducteur de section) |
| Tension nominale UN | 250 V |
| Maximum de courant de charge | 37 A (Entrée De Service) |
| Courant Nominal j'N | 32 A (Alimentation, pour 4 mm2 conducteur de section) |
| Tension nominale UN | 250 V |
| Ouvrez le panneau latéral | Oui |
Les données de connexion
| Rachat de connexion | Alimentation en scène |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Chef de section transversale solide min. | 0,14 mm2 |
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section AWG min. | Vingt six |
| Chef de section AWG max. | Quatorze |
| Chef de section transversale souple min. | 0,14 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Min. AWG chef de section, flexible | Vingt six |
| Max. AWG chef de section, flexible | Quatorze |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 1,5 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 1,5 mm2 |
| Dénudage des conducteurs | 8 mm 10 mm ... |
| Note | Seul le “CRIMPFOX 6” les pinces à sertir peut être utilisé pour le sertissage avec 6 mm2 brin et de la virole. |
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 6 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Dix |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 6 mm2 |
| Min. AWG chef de section, flexible | Vingt quatre |
| Max. AWG chef de section, flexible | Dix |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0.2 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 6 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0.2 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 6 mm2 |
| Dénudage des conducteurs | 10 mm 12 mm ... |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents dix huiteCl@ss 4.1Vingt sept million cents quarante et une mille cents dix huiteCl@ss 5.0Vingt sept million cents quarante et une mille cents dix huiteCl@ss 5.1Vingt sept million cents quarante et une mille centeCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents quarante et uneCl@ss 8.0Vingt sept million cents quarante et une mille cents quarante et uneCl@ss 9.0Vingt sept million cents quarante et une mille cents quarante et un
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent dix
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Courant assigné In (EF008250) | 17.5 A |
| Tension assignée (EF000228) | 250 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre d'étages (EF002659) | 8 |
| Nombre de positions de serrage par étage (EF002660) | 4 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 8.3 mm |
| Hauteur (EF000040) | 100 mm |
| Profondeur (EF000049) | 87.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Oui |
