PHOENIX_CONTACTConnectivité armoires industriellesPTRV 8 /WH 1061721 PHOENIX CONTACT Panneau de triage

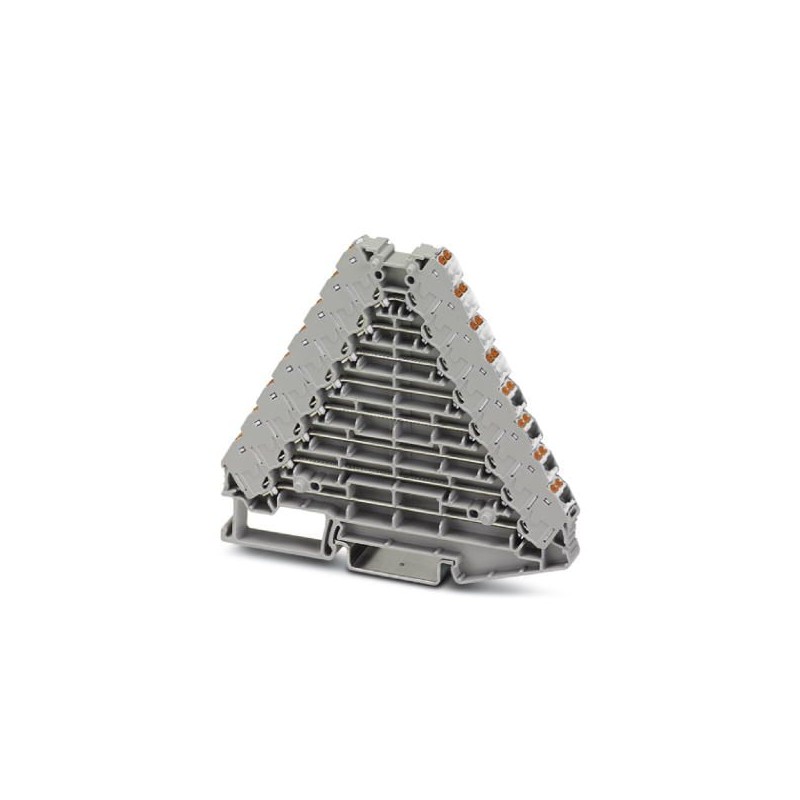

PHOENIX_CONTACT PTRV 8 /WH 1061721 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

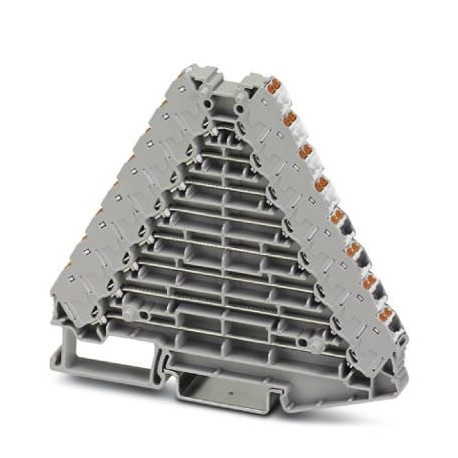

PTRV 8 /WH 1061721 PHOENIX CONTACT Panneau de triage

Référence: PTRV 8 /WH

Code: 1061721

Fabricant: PHOENIX_CONTACT

Description:

Panneau de triage
Répartiteur de découpage, tension nominale : 250 V, courant nominal : 8 A, type de raccordement : Raccord enfichable, 1., 2., 3., 4., 5., 6., 7. et 8e étage, Section de dimensionnement : 1,5 mm², section : 0,14 mm² - 2,5 mm², montage : NS 35/7.5, NS 35/15, couleur : gris, couleur des éléments de raccordement : blanc

Catégories:

  • Blocs de jonction > Bloc de jonction traversant
  • PHOENIX_CONTACT > Connectivité armoires industrielles

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 240,47 €

Prix unitaire: 24,047 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Clé De Données Commerciales

OrderkeyMillion soixante et une mille sept cent vingt et un
Unité d'emballage10 pc
Quantité d'ordre Minimum10 pc
GTIN4055626716930
Poids par Pièce (hors emballage)33.780 g
Tarif des douanes numéroQuatre vingt cinq million trois cent soixante neuf mille dix
Pays d'originePL (Pologne)

Général

Nombre de postesDeux
Nombre de niveauxHuit
Nombre de connexionsTrente deux
PotentielsHuit
Nominale de la section transversale1,5 mm2
Couleurgris
La couleur des éléments de connexionblanc
Matériau isolantPA
L'indice d'inflammabilité selon UL 94V0
Nominale tension de choc4 kV
Catégorie de surtensionIII
Matériau isolant groupeJ'
Maximum de dissipation de puissance pour les conditions nominales0,56 W (la valeur est multipliée lors de la connexion à plusieurs niveaux)
Maximum de courant de charge8 A (avec 1,5 mm2 conducteur de section)
Courant Nominal j'N8 Un
Tension nominale UN250 V
Ouvrez le panneau latéralOui

Dimensions

Largeur8.3 mm
Longueur100 mm
Hauteur NS 35/7,587,5 mm
Hauteur NS 35/1595 mm

Les données de connexion

Méthode de connexionPousser-dans le cadre
Connexion en acc. avec la normeIEC 60947-7-1
Chef de section transversale solide min.0,14 mm2
Chef de section transversale solide max.2,5 mm2
Chef de section AWG min.Vingt six
Chef de section AWG max.Quatorze
Chef de section transversale souple min.0,14 mm2
Chef de section flexible max.1,5 mm2
Min. AWG chef de section, flexibleVingt six
Max. AWG chef de section, flexibleQuatorze
Chef de section transversale souple, avec embout sans manchon plastique min.0,14 mm2
Chef de section transversale souple, avec embout sans manchon en plastique max.1,5 mm2
Chef de section transversale souple, avec embout en plastique avec manche min.0,14 mm2
Chef de section transversale souple, avec embout à douille en plastique max.1,5 mm2
Dénudage des conducteurs8 mm 10 mm ...

Les normes et les Règlements

Connexion en acc. avec la normeIEC 60947-7-1
L'indice d'inflammabilité selon UL 94V0

L'Environnement De La Conformité Des Produits

La Chine RoHSRespectueux de l'environnement période d'utilisation: illimité = EFUP-e
Pas de substances dangereuses au-dessus des valeurs seuils

Les Classifications

ETIM for 1061721 Blocs de jonction (EC000897)

Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique8 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique250 V
Nom de la caractéristiqueFinition raccordement électrique 1 (EF002526)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition raccordement électrique 2 (EF002527)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre d'étages (EF002659)
Valeur de la caractéristique8
Nom de la caractéristiqueNombre de positions de serrage par étage (EF002660)
Valeur de la caractéristique4
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
Nom de la caractéristiqueMatériau du corps isolant (EF007543)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique8.3 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique100 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique87.5 mm
Nom de la caractéristiquePlaque de fermeture requise (EF002525)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueGris
Nom de la caractéristiqueÉtages reliés à l'intérieur (EF002661)
Valeur de la caractéristiqueNon
