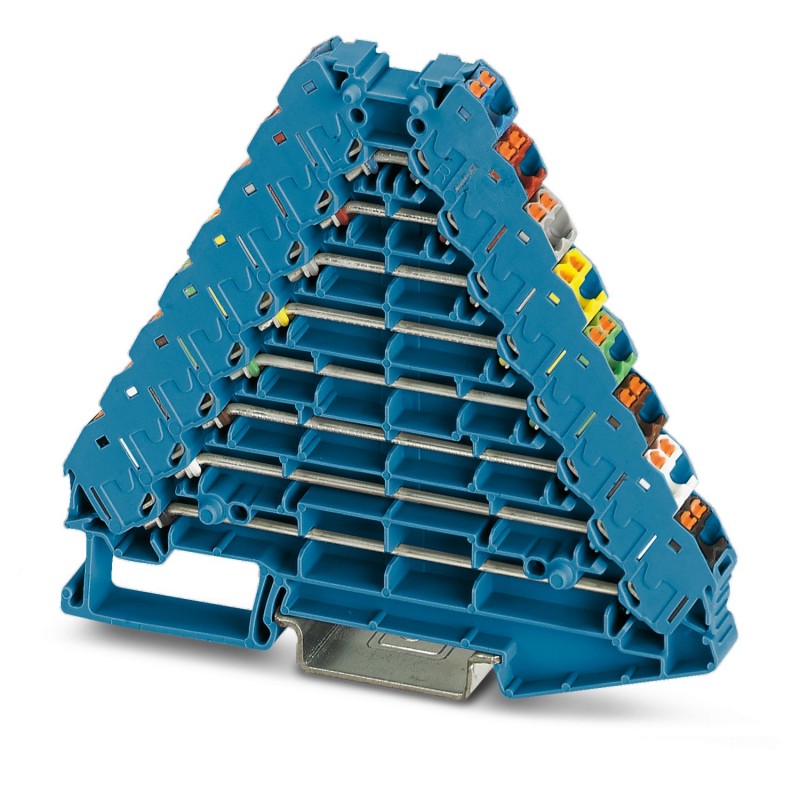

PTRV 8 BU/VDE 0815 1049773 PHOENIX CONTACT Panneau de triage
PTRV 8 BU/VDE 0815
1049773
PHOENIX_CONTACT
10
Panneau de triage
Répartiteur de découpage, tension nominale : 250 V, courant nominal : 8 A, type de raccordement : raccord enfichable, 1., 2., 3., 4., 5., 6., 7. et 8e étage, section de dimensionnement : 1,5 mm², section : 0,14 mm² - 2,5 mm², montage : NS 35/7.5, NS 35/15, couleur : bleu
Répartiteur de connexions, tension nominale: 250 V, intensité nominale: 8 A, type de raccordement: Raccordement Push-in, 1., 2., 3., 4., 5., 6., 7. und 8. Etage, Section de référence: 1,5 mm2, section : 0,14 mm2 - 2,5 mm2, montage: NS 35/7,5, NS 35/15, coloris: bleu
Blocs de jonction > Bloc de jonction traversant
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc de jonction de brassage |
| Nombre de pôles | 2 |
| Nombre de connexions | 32 |
| Nombre de rangées | 8 |
| Potentiels | 8 |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Tension de tenue aux chocs assignée | 4 kV |
| Puissance dissipée maximale en condition nominale | 0,56 W |
| Nombre de raccordements par étage | 4 |
| Section nominale | 1,5 mm² |
| 1., 2., 3., 4., 5., 6., 7. und 8. Etage | |
| Longueur à dénuder | 8 mm ... 10 mm |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section du conducteur AWG | 26 ... 14 (conversion selon CEI) |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple [AWG] | 26 ... 16 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 1,5 mm² |
| Int. nom. | 8 A |
| Courant de charge maximal | 8 A (pour une section de conducteur de 1,5 mm²) |
| Tension nominale | 250 V |
| Section nominale | 1,5 mm² |
| 1., 2., 3., 4., 5., 6., 7. und 8. Etage Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 0,34 mm² ... 2,5 mm² |
| Section de conducteur rigide [AWG] | 20 ... 14 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,34 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,34 mm² ... 1,5 mm² |
| Largeur | 8,3 mm |
| Hauteur | 100 mm |
| Profondeur sur NS 35/7,5 | 87,5 mm |
| Profondeur sur NS 35/15 | 95 mm |
| Couleur | bleu (RAL 5015) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 105 °C (température de service max. pendant une période brève, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 250 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre d'étages (EF002659) | 8 |
| Nombre de positions de serrage par étage (EF002660) | 4 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 8.3 mm |
| Hauteur (EF000040) | 100 mm |
| Profondeur (EF000049) | 87.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Bleu |
| Étages reliés à l'intérieur (EF002661) | Non |
