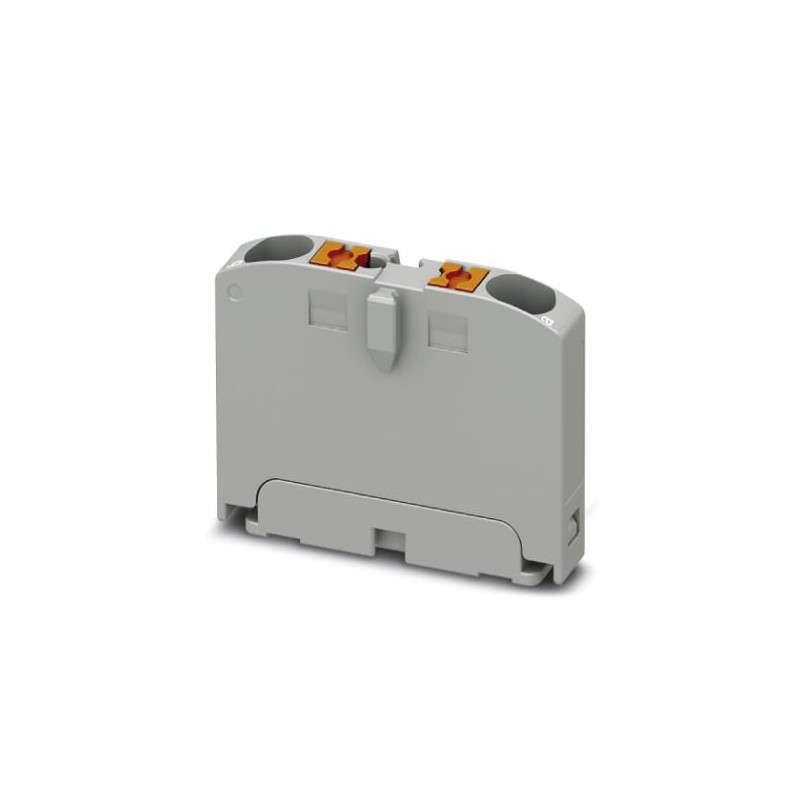

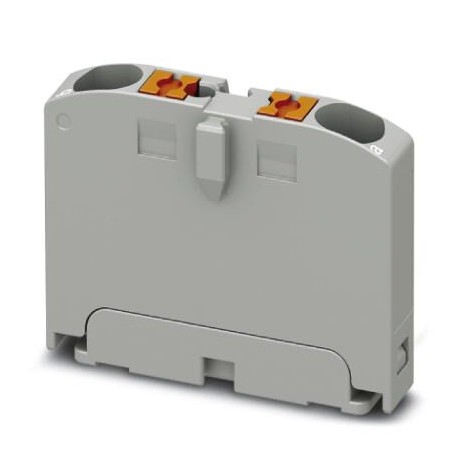

PTFIX 2X2,5 GY 1028067 PHOENIX CONTACT Le bloc de Distribution
PTFIX 2X2,5 GY
1028067
PHOENIX_CONTACT
50
Le bloc de Distribution
Bloc de distribution, Borne de base, tension nominale : 450 V, courant nominal : 24 A, nombre de connexions : 2, type de connexion : raccord enfichable, section : 0,14 mm² - 4 mm², classe de montage : adaptateur de rail d’emboîtement, montage direct avec une bride, Antenne, couleur : gris
Blocs de jonction > Bloc de jonction traversant
Système de bloc FIX
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Le bloc de Distribution, de Base bornier, nom. tension: 450 V, courant nominal: 24 A, de la méthode de connexion: Push-in, nombre de connexions: 2, section: 0,14 mm2 - 4 mm2, AWG: 26 - 12, largeur: 5,2 mm, hauteur: 21.7 mm, couleur: gris, type de montage: pour l'accrochage sur un rail DIN adaptateur
Clé De Données Commerciales
| Orderkey | Million vingt huit mille soixante sept |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| GTIN | 4055626524269 |
| Poids par Pièce (hors emballage) | 3.330 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | PL (Pologne) |
Général
| Nombre de niveaux | Un |
|---|---|
| Nombre de connexions | Deux |
| Potentiels | Un |
| Nominale de la section transversale | 2,5 mm2 |
| Couleur | gris |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Nominale tension de choc | 6 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de dissipation de puissance pour les conditions nominales | 0.77 W |
| Maximum de courant de charge | Trente deux |
| Courant Nominal j'N | 24 Un |
| Tension nominale UN | 450 V |
| Ouvrez le panneau latéral | Pas de |
| Protection contre les chocs les spécifications de test | DIN EN 50274 (VDE 0660-514):2002-11 |
| Dos de la main de protection | garanti |
| Protection des doigts | garanti |
| Résultat de surtension tension de test | Test réussi |
| Surge test de la tension de consigne | 9.8 kV |
| Résultat de la puissance à fréquence industrielle tension de test | Test réussi |
| Alimentation à fréquence industrielle tension de consigne | 1.89 kV |
| Résultat du test pour la stabilité mécanique de la borne points (5 x connexion du conducteur) | Test réussi |
| Résultat de l'essai de flexion | Test réussi |
| Essai de flexion vitesse de rotation | 10 tr / min |
| Essai de flexion tours | Cents trente cinq |
| Essai de flexion chef de section/poids | 0,14 mm2 / 0,2 kg |
| 2,5 mm2 / 0,7 kg | |
| 4 mm2 / 0,9 kg | |
| Essai de traction résultat | Test réussi |
| Chef de section transversale essai de traction | 0,14 mm2 |
| Force de traction de la consigne | 10 N |
| Chef de section transversale essai de traction | 2,5 mm2 |
| Force de traction de la consigne | 50 N |
| Chef de section transversale essai de traction | 4 mm2 |
| Force de traction de la consigne | 60 N |
| Résultat de l'ajustement serré sur l'appui | Test réussi |
| Ajustement serré sur le support de | NS 35 |
| Valeur de consigne | 1 N |
| Résultat de la chute de tension de test | Test réussi |
| Exigences, de chute de tension | ≤ 3.2 mV |
| Suite de l'échauffement de test | Test réussi |
| Court-circuit de la stabilité résultat | Test réussi |
| Chef de la section transversale de court-circuit de test | 2,5 mm2 |
| Courte-le temps actuel | 0.3 kA |
| Chef de la section transversale de court-circuit de test | 4 mm2 |
| Courte-le temps actuel | 0.48 kA |
| Résultat de l'essai thermique | Test réussi |
| Des essais de vieillissement pour les sans vis modulaire bornier de température cycles de | Cents quatre vingt douze |
| La preuve de caractéristiques thermiques (à l'aiguille de la flamme) durée effective | 30 s |
| Résultat de l'essai de vieillissement | Test réussi |
| L'Oscillation, le bruit à large bande résultat du test | Test réussi |
| Les spécifications de Test, l'oscillation, le bruit à large bande | DIN EN 50155 (VDE 0115-200):2008-03 |
| Test du spectre | Le Service de test de durée de vie de la catégorie 2, de bogie-monté |
| Fréquence de Test | fUn= 5 Hz à fDeux= 250 Hz |
| TSA niveau | 6.12 (m/sDeux)Deux/Hz |
| L'accélération | 3.12 g |
| La durée de l'essai par axe | 5 h |
| Test directions | X-, Y - et Z-axe |
| Essai de choc suite | Test réussi |
| Les spécifications de Test, test de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Choc formulaire | Demi-sinus |
| L'accélération | 30g |
| La durée du choc | 18 ms |
| Nombre de chocs par direction | Trois |
| Test directions | X, Y et l'axe Z (pos. et neg.) |
| Par rapport les matériaux d'isolation indice de température (Elec., UL 746 B) | 130 °C |
| L'indice de température de l'isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statique matériau isolant application dans le froid | -60 °C |
| Comportement au feu pour les véhicules sur rail (DIN 5510-2) | Test réussi |
| La flamme de la méthode d'essai (DIN EN 60695-11-10) | V0 |
| L'indice d'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 de Classe I | Deux |
| NF F16-101, NF F10-102-Catégorie F | Deux |
| Surface d'inflammabilité NFPA 130 (ASTM E 162) | passé |
| Spécifique de la densité optique de la fumée NFPA 130 (ASTM E 662) | passé |
| De gaz de fumée de la toxicité de la norme NFPA 130 (SMP 800C) | passé |
| Calorimétriques de diffusion de la chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Les données de connexion
| Méthode de connexion | Pousser-dans le cadre |
|---|---|
| Dénudage des conducteurs | 8 mm 10 mm ... |
| Connexion en acc. avec la norme | IEC 60998-2-2 |
| Chef de section transversale solide min. | 0,14 mm2 |
| Chef de section transversale solide max. | 4 mm2 |
| Chef de section AWG min. | Vingt six |
| Chef de section AWG max. | Douze |
| Chef de section transversale souple min. | 0,14 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Min. AWG chef de section, flexible | Vingt six |
| Max. AWG chef de section, flexible | Douze |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 2,5 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 2,5 mm2 |
| Interne cylindrique gage | A3 |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 60998-2-2 |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R26 | HL 1 - HL 3 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents vingt et uneCl@ss 4.1Vingt sept million cents quarante et une mille cents vingt et uneCl@ss 5.0Vingt sept million cents quarante et une mille cents vingteCl@ss 5.1Vingt sept million cents quarante et une mille cents vingteCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingteCl@ss 8.0Vingt sept million cents quarante et une mille cents vingteCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent dix
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 24 A |
| Tension assignée (EF000228) | 450 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 5.2 mm |
| Hauteur (EF000040) | 28.6 mm |
| Profondeur (EF000049) | 21.7 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Oui |
