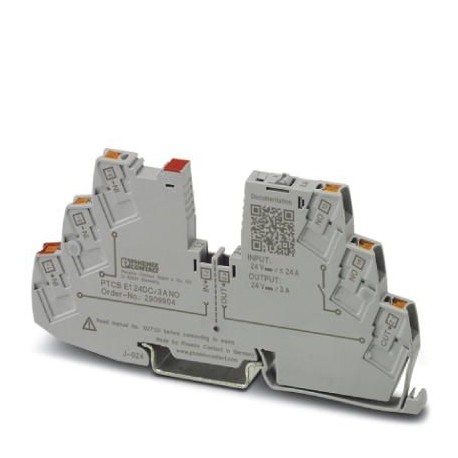

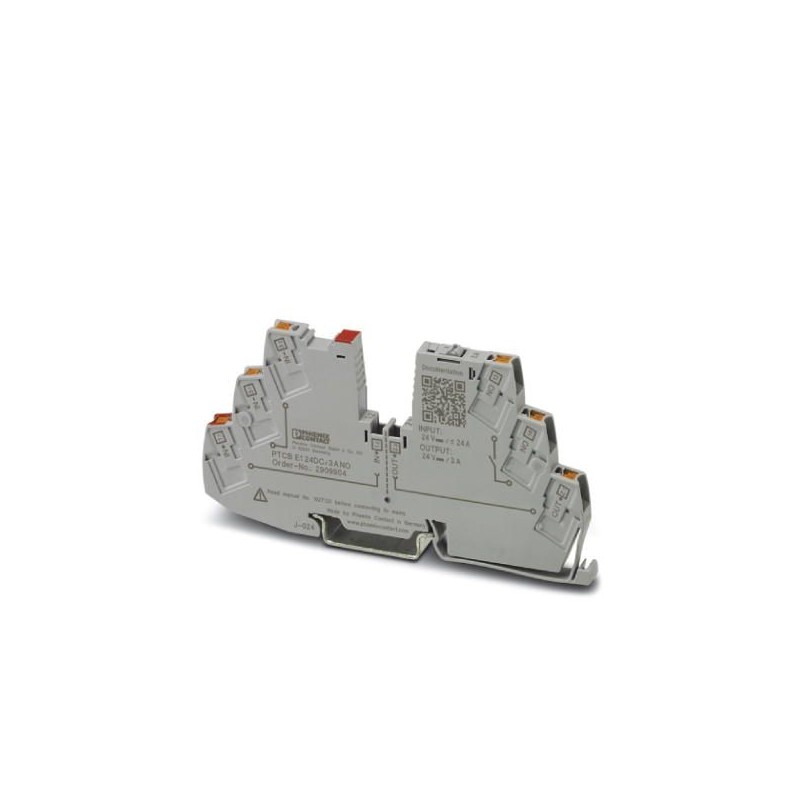

PTCB E1 24DC/3A NO 2909904 PHOENIX CONTACT Dispositif électronique disjoncteur
PTCB E1 24DC/3A NO
2909904
PHOENIX_CONTACT
Dispositif électronique disjoncteur
Interrupteur électronique de protection des équipements monocanaux pour protéger les consommateurs en 24 V DC en cas de surcharge et de court-circuit. Distribution facile du potentiel avec les composants du système complet de borniers CLIPLINE. Avec courant nominal fixe. Pour l’installation sur des rails DIN.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent neuf mille neuf cent quatre |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626408729 |
| Poids par Pièce (hors emballage) | 27.640 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille dix |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| L'humidité de test | 96 h, 95% d'humidité relative À 40°C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| L'état de choc (fonctionnement) | 30g (CEI 60068-2-27, Test Ea) |
| Vibrations (fonctionnement) | 10 Hz ... 59.6 Hz (Amplitude ±0,35 mm; selon CEI 60068-2-6, Test Fc) |
| 59.6 Hz ... 150 Hz (Accélération de 5g; selon CEI 60068-2-6, Test Fc) | |
| Degré de protection | IP20 |
Général
| L'indice d'inflammabilité selon UL 94 | V-0 |
|---|---|
| Type de montage | Rail DIN 35 mm |
| Couleur | le trafic gris RAL 7042 |
| Nombre de postes | Un |
| Classe de Protection | III |
| Type | Rail DIN module, d'une seule pièce |
Données électriques
| Type de fusible | électronique |
|---|---|
| Nominale tension de choc | 0,5 kV |
| Tension de fonctionnement | 18 V DC ... 27.5 V DC |
| Tension nominale | 24 V DC |
| Courant nominal j'N | 24 UN DC (courant Total de l'entrée) |
| 3 A DC () | |
| La mesure de la tolérance, je | ± 15 % |
| Commentaires de la résistance | max. 35 V DC |
| Fail-safe élément | 4 UN DC |
| L'efficacité | > 99 % |
| En circuit fermé, actuel jeZero | typ. 12 mA |
| La dissipation de puissance | typ. 0,3 W (Pas de charge) |
| < 0,9 W (fonctionnement Nominal) | |
| L'initialisation du Module temps | 1 s |
| Temps d'attente après l'arrêt d'un canal | 5 s (en cas de surcharge / court-circuit) |
| La température déclassement | 21 A (courant Total à 60°C) |
| 24 A (courant Total à 50°C) | |
| 3 (Canal actuel à 60°C) | |
| 3 (Canal actuel à 50°C) | |
| Le déclenchement de la méthode | E (électronique) |
| De sauvegarde requis fusible | pas obligatoire, intégré failsafe élément |
| Rigidité diélectrique | max. 35 V DC (circuit de Charge) |
| La chute de tension | 0.06 V (2) |
| MTBF (CEI 61709, SN 29500) | 28571428 h (à 25°C avec 21% de charge) |
| 14084507 h (à 40°C avec 34.25% de la charge) | |
| 2053388 h (à 60°C avec 100% de charge) | |
| Temps d'arrêt circuit de charge | ≤ 10 ms (pour court-circuit > 2,0 x IN) |
| 1 s (1.2 ... 2.0 x IN) | |
| Sous-tension d'arrêt circuit de charge | ≤ 17.8 V DC (active) |
| ≥ 18.8 V DC (inactif) | |
| Les surtensions tension d'arrêt du circuit de charge | ≥ 27.5 V DC (active) |
| ≤ 27 V DC (inactif) | |
| Max. charge capacitive circuit de charge | 20000 µF (en Fonction du courant de court-circuit) |
Indication à distance de contact
| Nom de la connexion | Indication à distance circuit |
|---|---|
| Fonction de commutation | N/O contact |
| Dénudage des conducteurs | 10 mm |
| Chef de section transversale solide | 0.2 mm2 ... 4 mm2 |
| Chef de section AWG | 24 ... 14 |
| Chef de section, souple, avec embout, avec manchon en plastique | De 0,2 mm2 à 2,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique | De 0,2 mm2 à 2,5 mm2 |
| DC tension de fonctionnement | 0 V DC ... 30 V DC |
| DC courant de fonctionnement | 100 mA DC |
Les données de connexion
| Nom de la connexion | Circuit principal EN+ |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| Dénudage des conducteurs | 10 mm |
| Chef de section transversale solide | 0.2 mm2 ... 4 mm2 |
| Chef de section AWG | 24 ... 12 |
| Chef de section, souple, avec embout, avec manchon en plastique | De 0,2 mm2 à 2,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique | De 0,2 mm2 à 2,5 mm2 |
| Nom de la connexion | Circuit principal EN |
| Méthode de connexion | Pousser-dans le cadre |
| Dénudage des conducteurs | 10 mm |
| Chef de section transversale solide | 0.2 mm2 ... 4 mm2 |
| Chef de section AWG | 24 ... 12 |
| Chef de section, souple, avec embout, avec manchon en plastique | De 0,2 mm2 à 2,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique | De 0,2 mm2 à 2,5 mm2 |
| Nom de la connexion | Principal circuit |
| Méthode de connexion | Pousser-dans le cadre |
| Dénudage des conducteurs | 10 mm |
| Chef de section transversale solide | 0.2 mm2 ... 4 mm2 |
| Chef de section AWG | 24 ... 12 |
| Chef de section, souple, avec embout, avec manchon en plastique | De 0,2 mm2 à 2,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique | De 0,2 mm2 à 2,5 mm2 |
Les normes et les Règlements
| Normes/spécifications | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| UL 508 | |
| UL 2367 | |
| UL 1310 Classe 2 Unités de Puissance |
Les Classifications
eCl@ss 5.1Vingt sept million cents quarante et une mille centeCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents seizeeCl@ss 8.0Vingt sept million cents quarante et une mille cents seizeeCl@ss 9.0Vingt sept million cents quarante et une mille cents seize
| Caractéristique | Valeur |
|---|---|
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre de pôles (EF001391) | 1 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 105.8 mm |
| Profondeur (EF000049) | 55.6 mm |
| Type de montage (EF000003) | Autre |
| Tension de fonctionnement (EF000111) | 27.5 V |
| Courant nominal (EF000001) | 24 A |
| Limitation de l'intensité active x IN (EF011922) | 0 |
| Type de fusible (EF011923) | Électronique |
| Élément de basculement (EF011924) | 4 A |
| Temps de désactivation (EF011925) | 0.01 ms |
| Charge capacitive maximale (EF011926) | 0.014 µF |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Température ambiante en fonctionnement (EF007515) | -30 °C |
