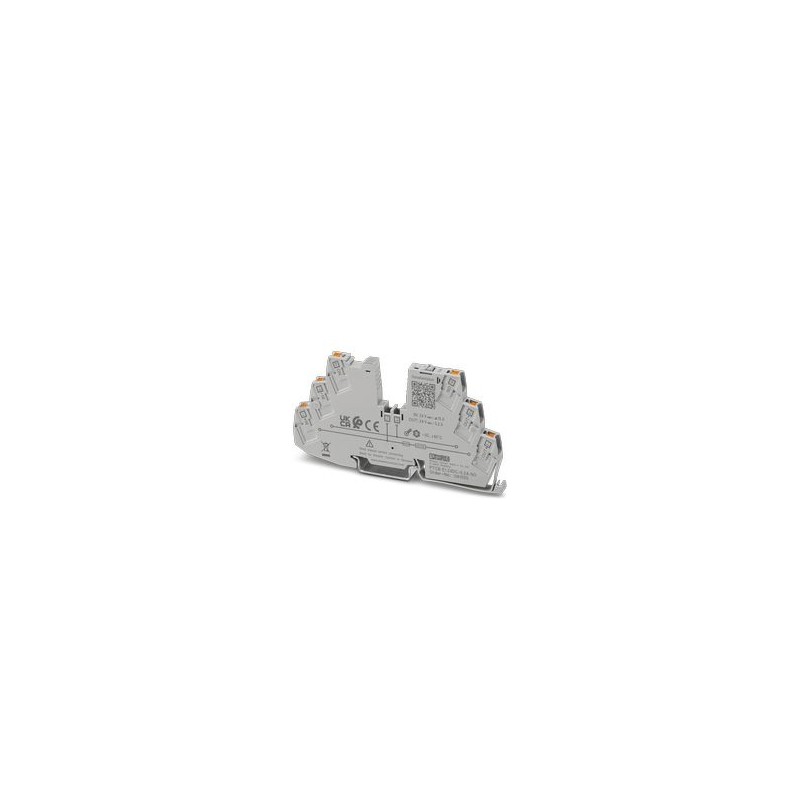

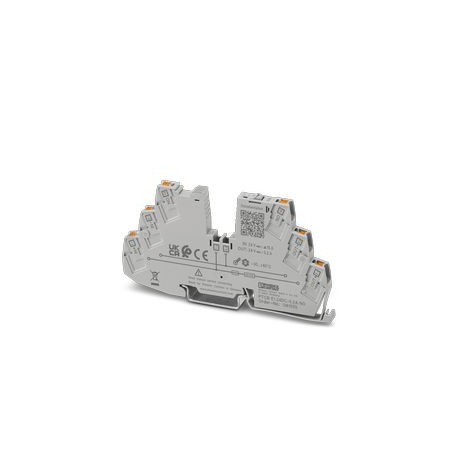

PTCB E1 24DC/0.2A NO 1361055 PHOENIX CONTACT Interrupteurs de protection des appareils électroniques
PTCB E1 24DC/0.2A NO
1361055
PHOENIX_CONTACT
Interrupteurs de protection des appareils électroniques
Protection électronique d'appareil mono-canal, pour récepteurs 12 - 24 V DC. Valeur fixe d'intensité nominale : 0,2 A. Avec signalisation à distance et limitation active du courant. Combinable en des blocs de jonction CLIPLINE. Pour l'installation sur des rails DIN.
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | |
| Remarque | Raccordement pour la ligne de signaux contrôlé selon la norme EN 61000-4-4, avec 1kV ; l'exploitant doit éventuellement prévoir des mesures de protection |
| Les courts-circuits puissants répétés peuvent réduire l'intégrale de fusion du fusible en amont intégré. | |
Propriétés du produit
| Type | Module pour profilés monobloc |
| Type de produit | Disjoncteur de protection d'appareils, électronique |
| Gamme de produits | PTCB |
| Nombre de pôles | 1 |
| Nombre de voies | 1 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Degré de pollution | 2 |
Propriétés électriques
| Nombre de voies | 1 |
| Généralités | |
| Tension de service | 10 V DC ... 30 V DC |
| Tension de référence | 24 V DC |
| Courant de référence IN | 15 A DC (Courant total entrée) |
| 0,2 A DC (Intensité nominale sortie) | |
| Courant de référence IN | 0,2 A DC |
| Courant assigné (préréglé) | 0,2 A |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Mode de déclenchement | E (électronique) |
| Résistance à l'alimentation de retour | max. 35 V DC |
| Fusible requis en amont | Uniquement nécessaire si Imaxde l'alimentation > puissance de coupure en cas de court-circuit. Élément Fail-Safe intégré. |
| Pouvoir de coupure de court-circuit | 300 A |
| Rigidité diélectrique | max. 35 V DC (Circuit de charge) |
| Limitation de courant active | typ. 1,1 x IN |
| Fusible | électronique |
| Rendement | > 98,5 % |
| Courant de repos I0 | typ. 5 mA |
| Puissance dissipée | typ. 0,1 W (à vide) |
| < 0,7 W (en régime nominal) | |
| Durée d'initialisation du module | 40 ms |
| Temps d'attente après déconnexion d'un canal | 5 s (en surcharge / court-circuit) |
| Tolérance de mesure I | ± 8 % |
| Derating de température | 15 A (Courant total à 60 °C) |
| 20 A (Courant total à 50 °C) | |
| MTBF (IEC 61709, SN 29500) | 29188558 h (à 25 °C avec 21 % de charge) |
| 13379716 h (à 40 °C avec 34,25 % de charge) | |
| 2326609 h (à 60 °C avec 100 % de charge) | |
| Chute de tension | 0,11 V (avec 0,2 A) |
| Elément Fail Safe | 4 A DC |
| Circuit de charge | |
| Temps de coupure | ≤ 600 ms |
| ≥ 300 ms (En fonction de la charge disponible) | |
| Coupure typ. 1,1 x IN | |
| Arrêt en cas de sous-tension | ≤ 9,2 V DC (active) |
| ≥ 10,2 V DC (désactivé) | |
| Arrêt en cas de surtension | ≥ 30,5 V DC (active) |
| ≤ 29,5 V DC (désactivé) | |
| Charge capacitive max. | 4 mF (En fonction du réglage du courant et du courant de court-circuit disponible) |
| Affichage/signalisation à distance | |
| Dénomination connexion | Circuit de signalisation à distance |
| Fonction de commutation | Contact NO |
| Tension de service | 0 V DC ... 30 V DC |
| Courant de service | 100 mA DC |
Caractéristiques de raccordement
| Section du conducteur AWG | (conversion selon CEI) |
| Circuit électrique principal IN+ | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit électrique principal IN- | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit électrique principal OUT | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit de signalisation à distance | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 14 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 2,5 mm² |
Signalisation
| Canal LED arrêt | désactivé (Canal désactivé) |
| Canal LED jaune | clignote (Mode de programmation actif) |
| Canal LED vert | allumé (Canal activé) |
| Canal LED rouge | allumé (Canal mis hors circuit, surtension ou sous-tension active) |
| s'éclaire temporairement (Canal mis hors circuit, phase de refroidissement 5 s, déclenchement de surcharge ou de court-circuit) | |
| clignote (Canal mis hors circuit, prêt à la remise en circuit, déclenchement de surcharge ou de court-circuit) | |
| clignote rapidement (Canal désactivé, tension extérieure au niveau de la sortie, possible erreur d'installation) |
Dimensions
| Dessin coté |  |
| Largeur | 6,2 mm |
| Hauteur | 105,8 mm |
| Profondeur | 55,6 mm (avec profilé 7,5 mm) |
Indications sur les matériaux
| Matériau | PBT |
| PBT | |
| Classe d'inflammabilité selon UL 94 | V-0 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Altitude | ≤ 3000 m jusqu'à 52 °C (amsl) |
| ≤ 4000 m jusqu'à 46 °C (amsl) | |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
| Choc (fonctionnement) | 30g (CEI 60068-2-27, test Ea) |
| Vibration (fonctionnement) | 10 Hz ... 59,6 Hz (Amplitude ±0,35 mm ; selon CEI 60068-2-6, test Fc) |
| 59,6 Hz … 150 Hz (Accélération 5g ; selon CEI 60068-2-6, test Fc) | |
| 5 Hz … 100 Hz (Recherche de résonance 4 g ; fréquence de résonance 4 g ; 90 min suivant DNV GL classe B) | |
Homologations
| Homologation UL | |
| Repérage | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| NEC Class 2 according to UL 1310 | |
| UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| DNV GL | |
| Repérage | Homologation construction navale |
| Données GL DNV | |
| Temperature | A |
| Humidity | B |
| Vibration | B |
| EMC | A |
| Enclosure | A |
Normes et spécifications
| Normes/prescriptions | EN 61000-6-2 |
| Remarque | CEM - immunité pour les domaines industriels |
| Normes/prescriptions | EN 61000-6-3 |
| Remarque | CEM - émission de perturbation pour les zones résidentielles, commerciales et de l'industrie légère |
| Normes/prescriptions | EN 60068-2-78 |
| Remarque | Influences environnementales - humidité et chaleur constantes |
| Normes/prescriptions | EN 50178 |
| Remarque | Equipement d'installations à courant fort avec équipements électriques |
| Normes/prescriptions | EN 60068-2-6 |
| Remarque | Influences environnementales - oscillation (sinusoïdale) |
| Normes/prescriptions | EN 60068-2-27 |
| Remarque | Influences environnementales - chocs |
| Normes/prescriptions | EN 60068-2-30 |
| Remarque | Influences de l'environnement – Partie 2-30 : essais – contrôle Db : essai cyclique de chaleur humide |
Montage
| Type de montage | Profilé : 35 mm |
